专利号: 2019105133981
申请人: 西南交通大学
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

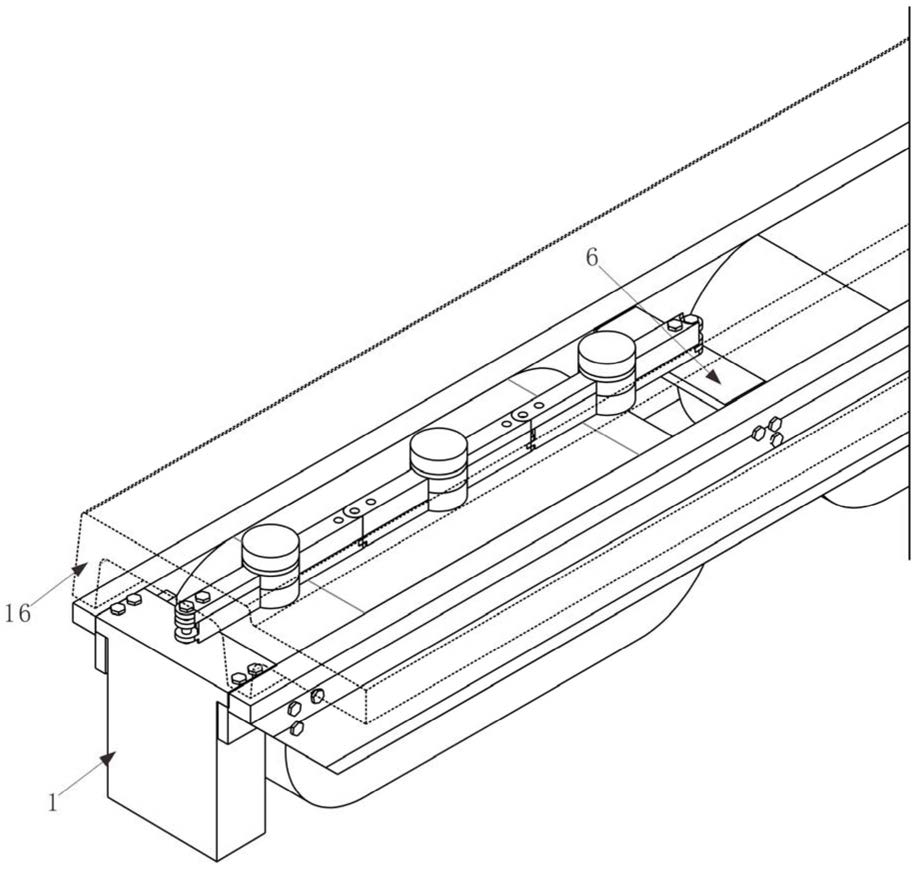

1.一种中低速磁浮列车悬浮间隙传感器安装装置,其特征在于,包括伸缩安装结构,所述伸缩安装结构由若干的铰接剪臂单元构成,且若干的铰接剪臂单元之间相互铰接;每个所述铰接剪臂单元的中心均安装有悬浮间隙检测传感器(4),所述伸缩安装结构的两端分别设置有安装壳(1)和固定板(6),所述安装壳(1)内设置有信号处理器,所述安装壳(1)和固定板(6)均安装在电磁铁(10)的内侧,所述悬浮间隙检测传感器(4)与信号处理器电连接。

2.根据权利要求1所述的中低速磁浮列车悬浮间隙传感器安装装置,其特征在于,所述铰接剪臂单元包括通过转轴铰接的两根剪臂(3),且转轴位于两根剪臂(3)的中心;所述悬浮间隙检测传感器(4)安装在转轴上,每根所述剪臂(3)的两端均开设有铰接孔(15);相邻两个所述铰接剪臂单元上的两根剪臂(3)通过铰接柱铰接;所述固定板(6)和安装壳(1)的上端均开设有连接孔(14),位于所述伸缩安装结构两端的铰接孔(15)通过螺栓与连接孔(14)连接。

3.根据权利要求2所述的中低速磁浮列车悬浮间隙传感器安装装置,其特征在于,每根所述剪臂(3)的两侧面上分别设置有挡板(9)和台阶(8),每个所述铰接剪臂单元上的两根剪臂(3)之间通过挡板(9)和台阶(8)扣合,且所述挡板(9)和台阶(8)之间设置有用于走线的间隙。

4.根据权利要求2所述的中低速磁浮列车悬浮间隙传感器安装装置,其特征在于,所述悬浮间隙检测传感器(4)的下端通过螺纹管(11)固定在转轴上,所述螺纹管(11)内开设有走线孔(12),所述转轴上开设有侧孔(7)。

5.根据权利要求2所述的中低速磁浮列车悬浮间隙传感器安装装置,其特征在于,每根所述剪臂(3)上均开设有固定孔(5),同一个所述铰接剪臂单元的两根剪臂(3)上的两个固定孔(5)重合;所述固定板(6)和安装壳(1)的上端均开设有与固定孔(5)重合的定位孔。

6.根据权利要求1所述的中低速磁浮列车悬浮间隙传感器安装装置,其特征在于,所述固定板(6)为U形板结构,所述固定板(6)的两个侧面上均通过三个定位螺孔(13)固定在电磁铁(10)内侧。

7.根据权利要求1所述的中低速磁浮列车悬浮间隙传感器安装装置,其特征在于,所述安装壳(1)的两侧均通过固定块(2)固定在电磁铁(10)的内侧。
