专利号: 2019105146214
申请人: 盐城国环睿保科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2024-08-16
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

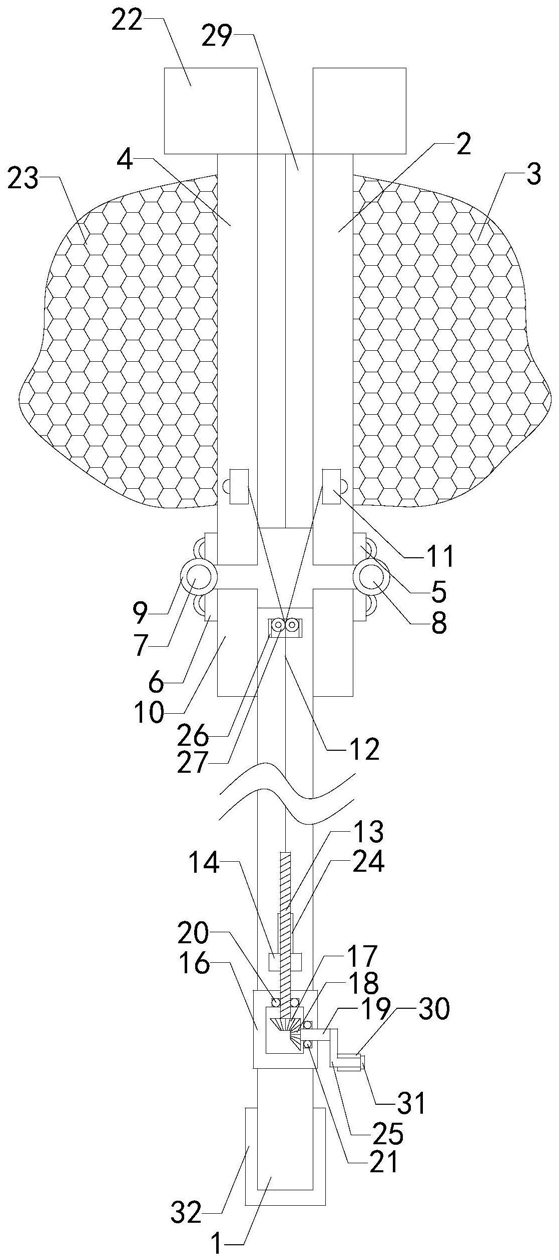

1.一种河道漂浮垃圾收集处理装置,包括手持杆(1)和安装环(2),所述手持杆(1)的顶端与安装环(2)的底端连接,所述安装环(2)的右端贯穿设置有流入孔,流入孔上设置有主捕捞网(3);其特征在于,还包括挤压环(4)、两组上转动板(5)、两组下转动板(6)、左连接轴(7)、右连接轴(8)、两组扭簧(9)、两组固定板(10)、两组动力块(11)、两条动力绳(12)、调节螺纹杆(13)、动力板(14)、滑块(15)、控制箱(16)、第一转向齿轮(17)、第二转向齿轮(18)、转轴(19)、固定轴承(20)、支撑轴承(21)和两组浮块(22),所述挤压环(4)的左端贯穿设置有挤压孔,挤压孔上设置有辅助捕捞网(23),安装环(2)和挤压环(4)的外端底部区域分别与两组上转动板(5)的内端连接,所述两组上转动板(5)的底端后侧分别设置有两组上连接环,所述两组下转动板(6)的内端分别与两组固定板(10)的外端顶部区域连接,所述两组下转动板(6)的顶端前侧分别设置有两组下连接环,所述两组上连接环分别与左连接轴(7)和右连接轴(8)的后部区域转动连接,所述两组下连接环分别与左连接轴(7)和右连接轴(8)的前部区域转动连接,所述两组扭簧(9)分别与左连接轴(7)和右连接轴(8)的中部互动套装,所述两组钮簧的上侧活动端分别与两组上转动板(5)的外端连接,所述两组扭簧(9)的下侧固定端分别与两组下转动板(6)的外端连接,所述两组固定板(10)的内端分别与手持杆(1)的顶端左侧和右侧连接,所述两组动力块(11)的后端分别与安装环(2)和挤压环(4)的前端底部区域连接,所述两组动力绳的顶端分别与两组动力块(11)固定连接,所述两组动力绳的底端分别与动力板(14)的顶端连接,所述手持杆(1)的前端底部区域设置有滑动槽(24),所述滑块(15)与滑动槽(24)滑动卡装,所述滑块(15)的前端与动力板(14)的后端连接,所述动力板(14)的顶端贯穿设置有调节螺纹孔,所述调节螺纹杆(13)与调节螺纹孔螺装,所述控制箱(16)的后端与手持杆(1)的前端底部区域连接,所述控制箱(16)的内部设置有控制腔,所述控制腔的顶端和右端分别连通设置有固定槽和支撑槽,所述固定槽的顶端和支撑槽的右端分别连通设置有插入孔和伸出孔,所述调节螺纹杆(13)的底端自控制箱(16)的上侧穿过插入孔并且伸入至控制腔内部,所述固定轴承(20)与固定槽固定卡装,所述固定轴承(20)与调节螺纹杆(13)过盈连接,所述调节螺纹杆(13)的底端与第一转向齿轮(17)的顶端连接,所述转轴(19)的左端自控制箱(16)的右侧穿过伸出孔并且伸入至控制腔内,所述转轴(19)的左端与第二转向齿轮(18)的右端连接,所述第一转向齿轮(17)的右端和第二转向齿轮(18)的顶端啮合,所述支撑轴承(21)与支撑槽固定卡装,所述支撑轴承(21)与转轴(19)过盈连接,所述两组浮块(22)的底端分别与安装环(2)和挤压环(4)的顶端中部连接。

2.如权利要求1所述的一种河道漂浮垃圾收集处理装置,其特征在于,还包括转动把手(25),所述转动把手(25)的左端顶部区域与转轴(19)的右端连接。

3.如权利要求2所述的一种河道漂浮垃圾收集处理装置,其特征在于,还包括附加块

(26)和两组导向轮(27),所述附加块(26)的后端与手持杆(1)的前端顶部区域连接,所述附加块(26)的顶端贯穿设置有穿透槽,所述两组导向轮(27)的前端中部分别贯穿转动设置有两组定位轴,所述两组定位轴的前端和后端分别与穿透槽的前端和后端连接,所述两组动力绳分别位于两组导向轮(27)的内侧。

4.如权利要求3所述的一种河道漂浮垃圾收集处理装置,其特征在于,所述两组导向轮(27)的圆周侧壁分别设置有左凹槽(28)和右凹槽,左侧所述动力绳和右侧所述动力绳分别与左凹槽(28)和右凹槽转动紧贴。

5.如权利要求4所述的一种河道漂浮垃圾收集处理装置,其特征在于,还包括两组闭合环(29),所述两组闭合环(29)的外端分别与挤压环(4)和安装环(2)的内端连接,所述两组闭合环(29)的内端紧贴。

6.如权利要求5所述的一种河道漂浮垃圾收集处理装置,其特征在于,还包括防护环

(30)和防护板(31),所述转动把手(25)的底部区域设置有操作杆,所述防护环(30)与操作杆转动套装,所述防护板(31)的左端与操作杆的右端连接。

7.如权利要求6所述的一种河道漂浮垃圾收集处理装置,其特征在于,还包括防滑胶套(32),所述防滑胶套(32)的顶端设置有防滑槽,所述防滑槽与手持杆(1)的底部区域固定套装。

8.如权利要求7所述的一种河道漂浮垃圾收集处理装置,其特征在于,所述手持杆(1)的滑动槽(24)的长度设置为特定值。
