专利号: 2019105157473
申请人: 浙江索凡胶粘制品有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2023-07-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种不干胶墙贴制造方法,其特征在于:该加工方法的步骤可分为,

a、放卷,通过放卷设备将卷成一卷的不干胶墙贴原纸展开平稳输送到下一工序;

b、印刷,将图案或文字通过印刷机械以印刷版为模版印刷在不干胶墙贴原纸上;

c、上光,在不干胶墙贴原纸上涂布一层上光油;

d、烫金;

e、模切,将连续的不干胶墙纸通过裁切机裁切成预定长度的半成品。

f、切条,利用不干胶切条机将切好的半成品进行切条;

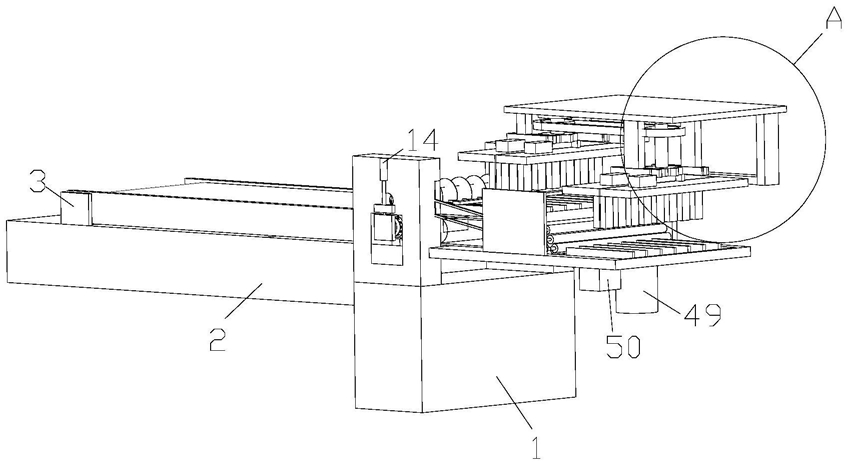

上述步骤f中的不干胶切条机包括机座(1)、固定设置在机座(1)左端面的第一立板(2)、固定设置在第一立板(2)上表面前侧的支撑板(3)、固定设置在支撑板(3)后侧的第一驱动件(4)、固定设置在机座(1)上表面左右侧的两传动板(5)、设置在驱动件(4)后侧的驱动轴(6)、固定设置在两传动板(5)之间并与驱动轴(6)相连通的第一传动筒(7)、转动设置在第一传动筒(7)右侧的第二传动筒(8)、传动连接在第一传动筒(7)与第二传动筒(8)之间的传送带(9)、固定设置在机座(1)上表面前后侧的两个第二立板(10)、设置在后侧第二立板(10)内并开口向前的传动空间、转动设置在传动空间后端壁与前侧第二立板(10)后端面之间的旋转轴(11)、固定设置在旋转轴(11)外表面的多个圆形刀片(12),还包括设置在旋转轴(11)下侧的移位装置、设置在移位装置右侧的压平装置、设置在压平装置右侧的整理装置,所述移位装置还包括固定设置在旋转轴(11)外表面的第一齿轮(13)、分别固定设置在前后侧第一立板(2)相背的一端端面的两个第一气缸(14)、动辊(22)、圆形刀片(12)、第二驱动件(20);将裁切后的不干胶墙纸半成品放置在传送带(9)上,第一驱动件(4)启动,第一驱动件(4)带动驱动轴(6)旋转,驱动轴(6)带动第一传动筒(7)旋转,第一传动筒(7)带动传送带(9)向右移动,当把不干胶墙纸半成品移动到动辊(22)外表面时,第二驱动件(20)启动,第二驱动件(20)驱动动辊(22)旋转,动辊(22)带动圆形刀片(12)旋转,通过圆形刀片(12)将不干胶墙纸半成品切成条状,整理装置启动,通过整理装置将切成条状的不干胶墙纸叠放一起,当动辊(22)外表面上压痕较深时移位装置启动,将动辊(22)上有较深压痕的部位与圆形刀片(12)错开。

2.根据权利要求1的一种不干胶墙贴制造方法,其特征在于:所述墙贴原纸的材料包括纸浆、改性木粉、聚乙烯醇、纳米氧化铝、漂白粉、贝壳粉、聚乙烯树脂、硫酸钙晶须、玻璃纤维、柠檬酸三丁酯、海带、有机硅消泡剂。

3.根据权利要求1的一种不干胶墙贴制造方法,其特征在于:所述烫金操作的步骤为将电化铝与纸张接触,凭借热量和压力的作用将胶粘剂熔融,把电化铝烫印到纸张上。

4.根据权利要求1的一种不干胶墙贴制造方法,其特征在于:所述上光油的成分包括齐聚物、活性稀释剂、光引发剂。

5.根据权利要求1的一种不干胶墙贴制造方法,其特征在于:所述移位装置还包括固定设置在前侧第一气缸(14)输出端的第三立板(15)、设置在第三立板(15)下表面并开口向下的移动槽(16)、分别设置在移动槽(16)左右端壁的限位槽(17)、可前后移动地设置在限位槽(17)内的限位板(18)、固定设置在限位板(18)下端的第四立板(19)、设置在第二驱动件(20)后端的动力轴(21)、转动设置在第四立板(23)前端面的套筒(24)、固定设置在套筒(24)外表面并与第一齿轮(13)相啮合的第二齿轮(101)、设置在套筒(24)内壁的两凹槽(25)、固定设置在动辊(22)外表面并与两凹槽(25)相配合的两凸块(26)、固定设置在动辊(22)外表面的圆锥环(27)、设置在前侧第二立板(10)内的配合空间、固定设置在配合空间下端壁并与圆锥环(27)相配合的推进块(28)、设置在动辊(22)外表面的三圈配合环(100),设置在配合空间上端壁的棘轮空间(29)、转动设置在棘轮空间(29)前后端壁并与配合环相配合的棘轮(30);

当动辊(22)表面的压痕被压太深导致无法与圆形刀片(12)相接触时,第一气缸(14)启动,第一气缸(14)带动第四立板(19)向下移动,第四立板(19)带动动辊(22)向下移动,动辊(22)在推进块(28)的作用下推动圆锥环(27)向后移动,从而能够将动辊(22)有压痕的部分与圆形刀片(12)错开,然后通过第一气缸(14)再次将动辊(22)上升,动辊(22)上的配合环(100)与棘轮(30)配合。

6.根据权利要求1的一种不干胶墙贴制造方法,其特征在于:所述整理装置包括固定设置在前后侧两个第二立板(10)右端面的第一固定板(32)、转动设置在前后侧两个第二立板(10)之间的第一旋转筒(33)、固定设置在第一固定板(32)上表面前后侧的第二固定板(34)、转动设置在前后侧第二固定板(34)之间的第一传动轴(35)、固定设置在第一传动轴(35)外表面的第二旋转筒(36)、传动连接在第一旋转筒(33)与第二旋转筒(36)之间的移动传送带(37)、固定设置在前后侧第二立板(10)之间的两个第一定位板(38)、固定设置在两个第一定位板(38)上表面的第二定位板(39)、以相同间隔固定设置在两个第一定位板(39)之间的多个第三定位板(40)、固定连接在旋转轴(11)前端的连接轴(41)、固定设置在连接轴(41)外表面的第一带轮(42)、固定设置在第一传动轴(35)外表面的第二带轮(43)、传动连接在第一带轮(42)与第二带轮(43)之间的第一皮带(44)、转动设置在前后侧第二固定板(34)之间的四个第二传动轴(45)、固定设置在第二传动轴(45)外表面的四个滚压筒(46)、设置在第一固定板(32)上表面的放料槽(47)、固定设置在放料槽(47)下端壁的多个隔料板(49)、固定设置在第一固定板(32)下表面的风机(50)、设置在放料槽(47)左端壁并于风机(50)相连通的吹风口(51)、设置在第一固定板(32)上的捋平装置。

当被切条的不干胶墙贴到达移动传送带(37)上时,通过捋平装置将不干胶墙贴捋平,通过四个滚压筒(46)的旋转将不干胶墙贴移动到放料槽(47),在放到放料槽(47)的过程中通过风机(50)吹风,当把不干胶墙贴移动到放料槽(47)内时候将风机(50)关闭,通过捋平装置再次将不干胶墙贴捋平。
