专利号: 2019105160724
申请人: 张敏
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

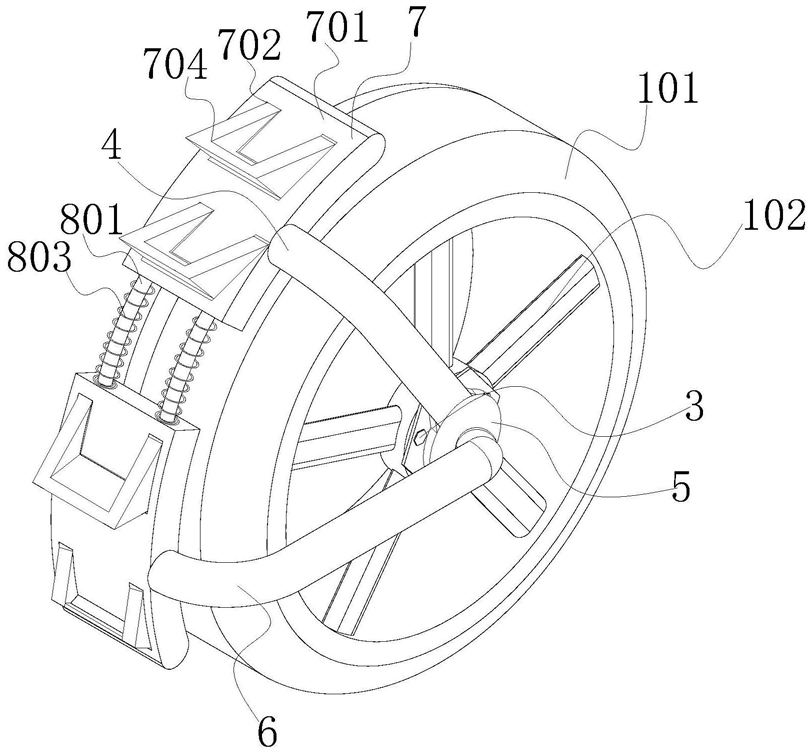

1.一种汽车用轮胎陷坑脱困装置,包括轮胎(101),其特征在于:所述轮胎(101)的内圈连接有轮毂(102),所述轮毂(102)的前方设置有轮毂固定螺栓(3),所述轮毂(102)轮轴中心处接触有连接盘(2),所述轮毂固定螺栓(3)的螺纹端贯穿连接盘(2)并与轮毂(102)螺纹固定,所述连接盘(2)的正面固定连接有轴承(5),所述轴承(5)的外圈与固定柱(4)焊接固定,所述轴承(5)的内圈与C形连接柱(6)固定套接,所述固定柱(4)和C形连接柱(6)远离轴承(5)的一端分别固定连接有脱困装置(7),两个脱困装置(7)之间设置有蹄形块挤压弹出装置(8);所述脱困装置(7)包括弧形脱离块(701)、U形槽(702)、连接轴(703)、脱困蹄形块(704)、滑槽(705)、传动轴(706)、齿轮(707)和齿轮轴(708),所述弧形脱离块(701)位于轮胎(101)的外部,所述U形槽(702)开设在弧形脱离块(701)远离轮胎(101)的一侧,所述脱困蹄形块(704)放置在U形槽(702)的内部,所述U形槽(702)的内壁通过连接轴(703)与脱困蹄形块(704)活动铰接,所述滑槽(705)位于弧形脱离块(701)的内部,所述滑槽(705)位于U形槽(702)的两侧,所述滑槽(705)的内壁通过横向设置的齿轮轴(708)与齿轮(707)活动连接,所述齿轮(707)的左侧与传动轴(706)焊接固定,所述传动轴(706)的外表面与脱困蹄形块(704)接触;所述蹄形块挤压弹出装置(8)包括传动弧形杆(801)、齿纹(802)和归位弹簧(803),两个弧形脱离块(701)之间通过传动弧形杆(801)连接,所述传动弧形杆(801)位于滑槽(705)的内部,所述齿纹(802)开设在传动弧形杆(801)的外表面,所述齿纹(802)的齿纹处与齿轮(707)啮合,所述归位弹簧(803)位于传动弧形杆(801)的外表面并位于两个弧形脱离块(701)之间。

2.根据权利要求1所述的一种汽车用轮胎陷坑脱困装置,其特征在于:所述弧形脱离块(701)的形状呈弧形块状,所述弧形脱离块(701)与轮胎(101)胎纹处距离为5厘米。
