专利号: 2019105164072
申请人: 河北工程大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

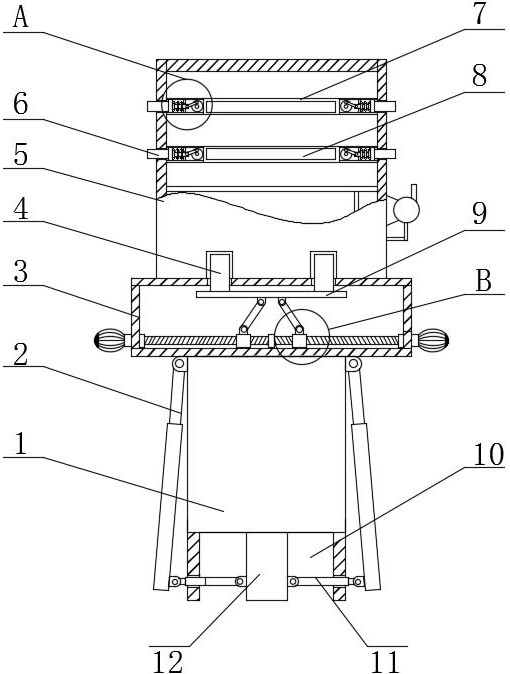

1.一种空气环境监控用悬浮颗粒物采样器,包括支撑柱(1),其特征在于:所述支撑柱(1)的顶部表面固定焊接有安装框(3),所述安装框(3)的顶部表面固定放置有壳体(5),所述安装框(3)的内壁之间转动连接有双向丝杆(21),所述双向丝杆(21)的两侧表面均螺纹套接有滑动套(19),所述滑动套(19)的顶部转动连接有转动杆(20),所述转动杆(20)的顶部转动连接有滑动板(9),所述滑动板(9)的顶部两侧均固定焊接有插杆(4),所述壳体(5)的底部两侧开设有与插杆(4)相适配的卡槽,所述双向丝杆(21)的两端均贯穿安装框(3)的侧壁并延伸至安装框(3)的外部,并且所述双向丝杆(21)延伸至安装框(3)外部的一端均固定焊接有转动块,使用时,首先将壳体(5)放置在安装框(3)的顶部表面,卡槽与插杆(4)对齐,然后转动转动块,转动块带动双向丝杆(21)转动,双向丝杆(21)带动滑动套(19)在水平方向向相互靠近的方向移动,滑动套(19)通过转动杆(20)带动滑动板(9)向安装框(3)的顶部移动,滑动板(9)带动插杆(4)与卡槽实现卡合连接;所述壳体(5)的内壁之间活动插接有固定框(7),所述固定框(7)的居中处卡合连接有滤膜(8),所述固定框(7)两端开设有安装槽(14),所述安装槽(14)相互背离的一侧均活动插接有插块(6),所述插块(6)的一端依次贯穿安装槽(14)与壳体(5)的侧壁并延伸至壳体(5)的外部,所述安装槽(14)的内壁的顶部和底部之间固定焊接有隔板(15),所述插块(6)位于安装槽(14)内部的一侧固定焊接有滑动杆(17),所述滑动杆(17)远离插块(6)的一端贯穿隔板(15)并延伸至隔板(15)的另一侧,所述滑动杆(17)延伸至隔板(15)另一侧的一端通过连接杆转动连接有圆盘(16);所述圆盘(16)的表面居中处通过固定轴固定焊接有转动盘(13),当需要将滤膜(8)进行拆卸时,首先旋转转动盘(13),转动盘(13)带动圆盘(16)转动,圆盘(16)通过连接杆带动滑动杆(17)向圆盘(16)的方向移动,滑动杆(17)带动插块(6)与壳体(5)的内壁发生脱离,然后将固定框(7)从壳体(5)的侧壁抽出,再将滤膜(8)从固定框(7)的内部抽出。

2.根据权利要求1所述的一种空气环境监控用悬浮颗粒物采样器,其特征在于:所述支撑柱(1)的表面两侧的顶部均转动连接有伸缩杆(2),并且所述支撑柱(1)的底部开设有放置槽(10),所述放置槽(10)的顶部固定焊接有固定块(12),并且所述固定块(12)的两侧均转动连接有电动推杆(11),所述电动推杆(11)远离固定块(12)的一侧与伸缩杆(2)的底部之间转动连接。

3.根据权利要求2所述的一种空气环境监控用悬浮颗粒物采样器,其特征在于:所述伸缩杆(2)和电动推杆(11)均设置有四个,并且所述伸缩杆(2)和电动推杆(11)呈环形阵列等距离均匀的分布。

4.根据权利要求1所述的一种空气环境监控用悬浮颗粒物采样器,其特征在于:所述滑动杆(17)的表面并且位于隔板(15)和插块(6)之间缠绕有弹簧(18),并且所述滑动杆(17)与隔板(15)之间滑动连接。

5.根据权利要求1所述的一种空气环境监控用悬浮颗粒物采样器,其特征在于:所述转动盘(13)的表面固定套接有防滑套。
