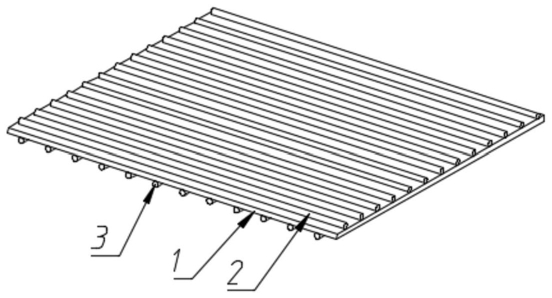

1.一种弹性阵列压力传感器，其特征在于，包括传感层(1)、纵向电极(2)和横向电极(3)；所述若干保持一定间距纵向排列的纵向电极(2)设置在所述传感层(1)的一侧；所述若干保持一定间距横向排列的横向电极(3)设置在所述传感层(1)的另一侧；所述纵向电极(2)和横向电极(3)交叉布置，交叉点形成阵列传感器；所述纵向电极(2)和横向电极(3)为弹性导电纱线(100)。

2.根据权利要求1所述的一种弹性阵列压力传感器，其特征在于，所述交叉点周围的第一点(4)、第二点(5)、第三点(6)和第四点(7)采用缝制技术缝制在所述传感层(1)上。

3.根据权利要求2所述的一种弹性阵列压力传感器，其特征在于，所述弹性导电纱线(100)的制备方法包括如下步骤：

S1，首先采用环锭纺制备导电包芯纱(10)；在环锭纺细纱机上，将预定量的纤维粗纱(11)从喇叭口喂入，经过牵伸装置(30)牵伸后得到纤维须条，纤维须条被牵伸装置(30)的前下罗拉(31)和前上皮辊(32)组成的第一前罗拉口按压；同时，导电纤维长丝(12)经过第一张力盘(121)、第一导丝辊(122)后，从第一前罗拉口喂入；所述纤维粗纱(11)加捻包缠所述导电纤维长丝(12)形成导电包芯纱(10)；

S2，采用步骤S1得到的导电包芯纱(10)利用环锭纺制备弹性导电纱线(100)；将弹性纤维长丝(20)与步骤S1得到的所述导电包芯纱(10)分别对应经过第二张力盘(201)与第二导丝辊(202)、第三张力盘(101)与第三导丝辊(102)后，同时从第二前罗拉口喂入，加捻包缠，得到弹性导电纱线(100)；所述导电包芯纱(10)螺旋状包缠在所述弹性纤维长丝(20)外侧。

4.根据权利要求3所述的弹性导电纱线制备方法，其特征在于，在步骤S1中，所述第一张力盘用于控制所述导电纤维长丝的喂入预加张力，所述喂入预加张力的取值范围为10～

25g；所述导电纤维长丝的喂入位置位于所述纤维须条的正中间位置；所述导电包芯纱的芯纱与鞘层的纤维定量比的取值范围为1：5～1：10，捻系数取值范围为320～440。

5.根据权利要求3所述的弹性导电纱线制备方法，其特征在于，在步骤S2中，所述导电包芯纱以Z捻向或S捻向包缠在所述弹性纤维长丝的外侧，该包缠方向与所述导电包芯纱的捻向保持一致，捻系数取值范围为280～440。

6.根据权利要求3所述的弹性导电纱线制备方法，其特征在于，在步骤S1中，所述牵伸装置的总牵伸倍数的取值范围为13～30，所述后牵伸区的牵伸倍数的取值范围为1～2；细纱机的环锭转速为5500r/min；在步骤S2中，细纱机环锭转速为4500r/min。

7.根据权利要求3所述的弹性导电纱线制备方法，其特征在于，在步骤S1中，所述纤维粗纱(11)的材质包括但不限于为涤纶、锦纶、腈纶等吸湿性低的纤维中的一种；所述导电纤维长丝(12)的材质包括但不限于为金属长丝或镀纳米金属的导电纤维长丝。

8.根据权利要求3所述的弹性导电纱线制备方法，其特征在于，在步骤S1中，所述纤维粗纱(11)由单根纤维细度为1.0～3.3dtex、切段长度为35～60mm的纤维制成；所述纤维粗纱(11)干定量为6～12g/10M；所述导电纤维长丝(12)的细度取值范围为20～100D。

9.根据权利要求3所述的弹性导电纱线制备方法，其特征在于，在步骤S2中，所述弹性纤维长丝(20)为氨纶，其细度取值范围为15～150D。
