1.花状的Ag@AgBr/ZnO光催化材料的制备方法，其特征在于花状的Ag@AgBr/ZnO光催化材料的制备方法按照以下步骤进行：一、按Zn元素、Ag元素、六亚甲基四胺和表面活性剂的物质的量之比为一定值，配置一定浓度的Zn源和表面活性剂于30mL蒸馏水中，得到Zn源溶液；配置一定浓度的Ag源和六亚甲基四胺于20mL蒸馏水中，并加入氧化剂，Ag源溶液；

二、将Ag源溶液以一定的滴加速率逐滴加入到Zn源溶液中，将混合溶液转移至高压反应釜进行水热反应，混合溶液约占反应釜容积的50％，以一定的水热温度维持一定的水热时间。

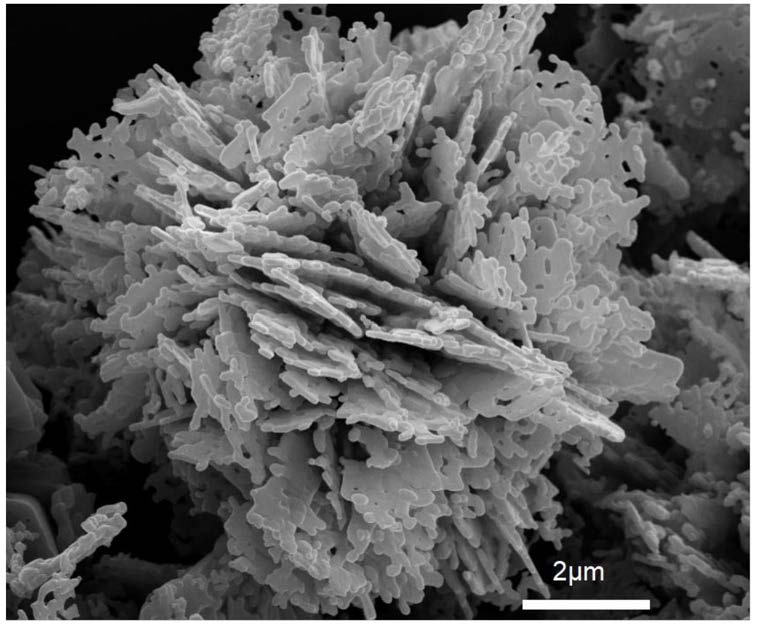

三、将生成物经水洗、醇洗和烘干后，移入马弗炉，在空气氛围下以一定温度煅烧一定的时间，冷却至室温后得到花状形貌的Ag@AgBr/ZnO光催化材料。

2.根据权利要求1所述花状形貌的Ag@AgBr/ZnO光催化材料的制备方法，其特征在于步骤一中所述的Zn元素、Ag元素、六亚甲基四胺和表面活性剂的物质的量之比为1:(0.01～

0.4)：1：(0.1～1)。

3.根据权利要求1所述花状形貌的Ag@AgBr/ZnO光催化材料的制备方法，其特征在于步骤一中所述的Zn源、表面活性剂、Ag源和六亚甲基四胺的浓度分别为0.3333mol/L、(0.03333～0.3333)mol/L、(0.05～0.2)mol/L和0.5mol/L。

4.根据权利要求1所述花状形貌的Ag@AgBr/ZnO光催化材料的制备方法，其特征在于步骤一中所述的Zn源是硫酸锌(ZnSO4)、二水合醋酸锌(C4H6O4Zn·2H2O)、六水合硝酸锌(Zn(NO3)2·6H2O)或七水合硫酸锌(ZnSO4·7H2O)化合物。

5.根据权利要求1所述花状形貌的Ag@AgBr/ZnO光催化材料的制备方法，其特征在于步骤一中所述的表面活性剂是指十六烷基三甲基溴化铵(CTAB)。

6.根据权利要求1所述花状形貌的Ag@AgBr/ZnO光催化材料的制备方法，其特征在于步骤一中所述的氧化剂为H2O2(30％)。

7.根据权利要求1所述花状形貌的Ag@AgBr/ZnO光催化材料的制备方法，其特征在于步骤二中所述的滴加速率为1～3秒/滴；设定的水热温度为100～180℃；水热时间1～5小时。

8.根据权利要求1所述花状形貌的Ag@AgBr/ZnO光催化材料的制备方法，其特征在于步骤三中所述的煅烧温度为500～800℃；煅烧时间为1～3h。
