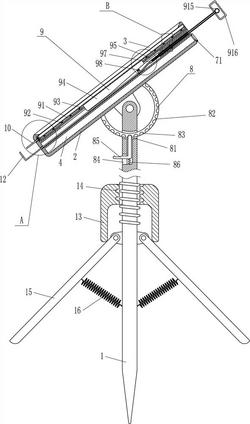

1.一种地质测量用绘图架，包括有插杆和活动板，插杆顶部转动式安装有活动板，活动板顶上部开有绘图口，活动板内开有至少三个开槽，其特征是：还包括有滑块、放置框、挡板和卡紧机构，下方的开槽右方安装有挡板，挡板与下方开槽配合，上方的开槽内前后两侧均开有滑槽，滑槽内滑动式设有滑块，前后两个滑块之间连接有放置框，放置框位于上方的开槽内，插杆与活动板之间设有卡紧机构，其中所述卡紧机构用于对活动板的卡紧。

2.如权利要求1所述的一种地质测量用绘图架，其特征是：开槽的右方为敞口。

3.如权利要求2所述的一种地质测量用绘图架，其特征是：卡紧机构包括有弧形滑杆、L型卡杆和第一弹簧，插杆上部开有弧形孔，活动板底部中间安装有弧形滑杆，弧形滑杆穿过弧形孔，弧形滑杆的外周向均匀间隔的开有卡槽，插杆上部开有L型开孔，L型开孔与弧形孔连通，L型开孔内滑动式设有L型卡杆，L型卡杆顶端与卡槽配合，L型卡杆底部与L型开孔内底部之间连接有第一弹簧。

4.如权利要求3所述的一种地质测量用绘图架，其特征是：还包括有卡纸装置，卡纸装置包括有橡胶板、第二弹簧、楔形块、导套、套筒、导向轮、竖直卡杆、接触轮、异形杆、第三弹簧、拉环、把手和拉伸弹簧，放置框内设有橡胶板，橡胶板底部与放置框内底部之间均匀间隔的连接有第二弹簧，放置框底部开有第一开口，上方开槽底部开有第二开口，放置框外底部安装有楔形块，楔形块穿过第一开口和第二开口，中部开槽内右方安装有导套，导套内滑动式设有套筒，套筒右方为敞口式设置，套筒左方上部安装有导向轮，导向轮与楔形块底部接触配合，导套内上下两侧均开有卡孔，套筒上下两侧都均匀间隔的开有滑孔，滑孔内滑动式设有竖直卡杆，竖直卡杆与套筒之间连接有拉伸弹簧，拉伸弹簧处于拉伸状态，竖直卡杆的内端安装有接触轮，竖直卡杆的外端与卡孔配合，套筒内滑动式设有异形杆，异形杆与接触轮配合，异形杆左端与套筒内右侧之间连接有第三弹簧，异形杆右端安装有拉环，套筒右端安装有把手，拉环位于把手内。

5.如权利要求4所述的一种地质测量用绘图架，其特征是：还包括有活动杆、第四弹簧和L型接触杆，放置框外左侧面安装有活动杆，活动杆穿过活动板左侧，放置框外左侧面与上方开槽内左侧面之间连接有第四弹簧，第四弹簧绕在活动杆上，套筒左端安装有L型接触杆，L型接触杆穿过活动板左侧，L型接触杆左方上部位于活动杆左方。

6.如权利要求5所述的一种地质测量用绘图架，其特征是：还包括有U型套、支撑杆和第五弹簧，插杆下部开有螺纹，插杆下部设有U型套，U型套上开有螺纹孔，螺纹孔与螺纹配合，插杆下部通过铰接连接的方式安装有三个支撑杆，支撑杆内侧面与插杆之间连接有第五弹簧，第五弹簧为压缩状态，U型套与支撑杆上部接触配合。
