3+

1.一类含芘结构单元的多孔有机聚合物在检测环境中Fe 离子的应用，其特征在于，将3+

一类含芘结构单元的多孔有机聚合物分散在有机溶剂中，加入Fe 离子，进行荧光检测，观察荧光强度；

所述的一类含芘结构单元的多孔有机聚合物，其化学结构如下：2.权利要求1所述的应用，其特征在于，所述的一类含芘结构单元的多孔有机聚合物的制备方法步骤如下：

1)将1,3,6,8‑四溴芘与含硼酸的化合物加入到圆底烧瓶中，再加入溶剂DMF；用液氮将其冰冻，用油泵抽真空、通氮气至常压，反复循环三次，将四(三苯基磷)钯和碳酸钾溶液迅速加入到圆底烧瓶中，抽真空、通氮气至常压反复循环三次，待解冻后在高温下反应48‑60h，冷却至室温；

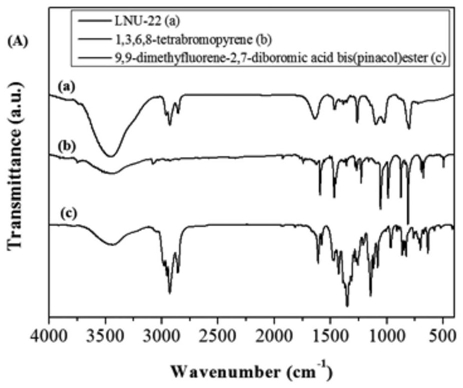

2)将步骤1)所得产物依次用水，N,N'‑二甲基甲酰胺，四氢呋喃和丙酮洗涤数次，得粗产物，依次用四氢呋喃、氯仿和二氯甲烷对粗产物进行索氏提取，在90‑150℃真空干燥24小时，得目标产物。

3.根据权利要求2所述的应用，其特征在于：所述的含硼酸的化合物是2,7‑二(4,4,5,5‑四甲基‑1,3‑二氧‑2‑硼烷基)‑9,9二辛基芴，1,2‑双苯二硼酸频那醇酯或1,3‑双苯二硼酸频那醇酯。

4.根据权利要求3所述的应用，其特征在于：步骤1)中，按摩尔比，1,3,6,8‑四溴芘：2,7‑二(4,4,5,5‑四甲基‑1,3‑二氧‑2‑硼烷基)‑9,9二辛基芴为1:1‑5，或1,3,6,8‑四溴芘：1,2‑双苯二硼酸频那醇酯为1:1‑5，或1,3,6,8‑四溴芘：1,3‑双苯二硼酸频那醇酯为1:1‑5。

5.根据权利要求2所述的应用，其特征在于：按质量比，1,3,6,8‑四溴芘：DMF＝1：180‑190。

6.根据权利要求2所述的应用，其特征在于：按摩尔比，1,3,6,8‑四溴芘：四(三苯基磷)钯：碳酸钾＝1：0.05‑0.1：17‑18。

7.根据权利要求2所述的应用，其特征在于：步骤1)中所述的高温为120‑200℃。
