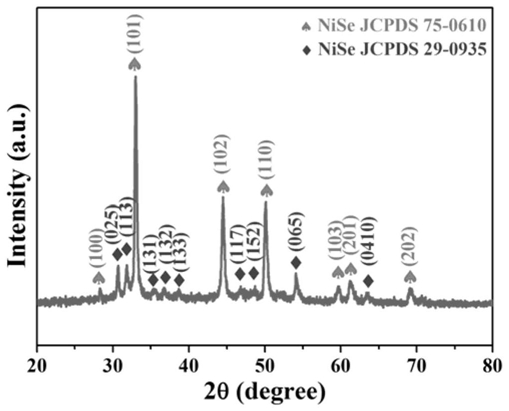

1.一种Fe掺杂Ni3Se4纳米棒/纳米片分级阵列结构材料的制备方法，其特征在于，所述制备方法包括以下步骤：(1)将Se粉和还原剂溶解于氨水和去离子水的混合溶液中，超声搅拌获得溶液A，然后将溶液A转移至反应釜中，把泡沫镍倾斜置于溶液A中，密封，加热反应，待反应结束后自然冷却至室温，洗涤、干燥，制得有前驱体的泡沫镍；

(2)将铁盐溶解于乙醇和NaClO的混合溶液中，获得溶液B，然后将溶液B转移至反应釜中，把步骤(1)制备的有前驱体的泡沫镍斜放在溶液B中，密封、加热反应，待反应结束后自然冷却至室温，洗涤、干燥，制得Fe掺杂Ni3Se4纳米棒/纳米片分级阵列结构材料。

2.根据权利要求1所述的制备方法，其特征在于，步骤(1)中，所述Se粉和还原剂的物质的量之比为1：2.3-2.8。

3.根据权利要求1所述的制备方法，其特征在于，所述还原剂为NaBH4；所述铁盐为Fe(NO3)3·9H2O。

4.根据权利要求1-3任意一项所述的制备方法，其特征在于，步骤(1)中，所述氨水和去离子水的体积比为5-15:35-25；所述硒粉在溶液A中的浓度为20-30mM。

5.根据权利要求1-3任意一项所述的制备方法，其特征在于，步骤(1)中，所述加热反应的条件为120℃下反应8-12h。

6.根据权利要求1-3任意一项所述的制备方法，其特征在于，步骤(2)中，所述铁盐在溶液B中的浓度为20-30mM。

7.根据权利要求1-3任意一项所述的制备方法，其特征在于，步骤(2)中，所述乙醇和NaClO的体积之比为150～180:1。

8.根据权利要求1所述的制备方法，其特征在于，步骤(2)中，所述加热反应的条件为

140℃下反应4-8h。

9.一种如权利要求1-8任意一项所述的制备方法制备得到的Fe掺杂Ni3Se4纳米棒/纳米片分级阵列结构材料。

10.根据权利要求9所述的Fe掺杂Ni3Se4纳米棒/纳米片分级阵列结构材料作为析氧反应(OER)或析氢反应(HER)或全水分解反应的电催化剂的应用。
