1.一种G520马氏体沉淀硬化不锈钢热处理方法，其特征在于，包括如下步骤：步骤1，将G520马氏体沉淀硬化不锈钢进行固溶处理，随后采用水冷方式冷却至室温；

步骤2，将步骤1固溶处理后的G520马氏体沉淀硬化不锈钢进行时效处理，随后采用空冷方式冷却至室温；

步骤3，将步骤2时效处理后的G520马氏体沉淀硬化不锈钢进行淬火处理，随后采用油冷方式冷却至室温；

步骤4，将步骤3淬火处理后的G520马氏体沉淀硬化不锈钢进行回火处理，随后采用空冷方式冷却至室温。

2.根据权利要求1所述的一种G520马氏体沉淀硬化不锈钢热处理方法，其特征在于，步骤1中所述G520马氏体沉淀硬化不锈钢厚度为30mm～35mm。

3.根据权利要求1所述的一种G520马氏体沉淀硬化不锈钢热处理方法，其特征在于，步骤1中的固溶处理工艺参数为：加热温度为1040℃～1080℃，保温时间为2h～3h。

4.根据权利要求1所述的一种G520马氏体沉淀硬化不锈钢热处理方法，其特征在于，步骤2中的时效处理工艺参数为：加热温度为625℃～635℃，保温时间为3h～3.5h。

5.根据权利要求1所述的一种G520马氏体沉淀硬化不锈钢热处理方法，其特征在于，步骤3中淬火处理工艺参数为：加热温度为855℃～865℃，保温时间为3h～3.5h。

6.根据权利要求1所述的一种G520马氏体沉淀硬化不锈钢热处理方法，其特征在于，步骤4中回火处理工艺参数为：加热温度为530℃～620℃，保温时间为3.5h～4h。

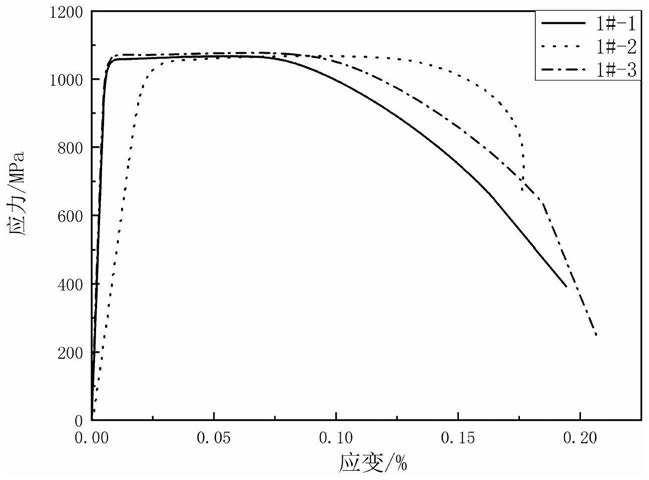

7.根据权利要求所述3-6中任一项的一种G520马氏体沉淀硬化不锈钢热处理方法，其特征在于，步骤1-4中加热过程中的升温速度为20℃/min～25℃/min。
