专利号: 2019105229984
申请人: 义乌国信土地规划咨询有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般门、窗、百叶窗或卷辊遮帘;梯子
更新日期:2025-03-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

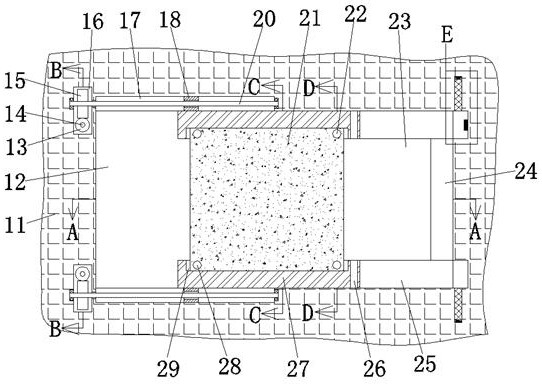

1.一种可自动隔绝噪音污染的智能家居,包括墙壁;

所述墙壁内设有开口向前的连通腔,所述连通腔后侧内壁内相连通的设有开口向后的限位腔,所述连通腔左侧内壁内相连通的设有收纳腔,所述限位腔左侧内壁相连通于所述收纳腔,所述收纳腔内上下对称的设有可滑动的框架;

所述连通腔上下两侧内壁内对称且相连通的设有滑动槽,所述滑动槽左侧内壁相连通于所述收纳腔,所述框架可沿所述滑动槽滑动;

两侧的所述框架之间连接有隔音装置与振动装置,所述框架可带动所述隔音装置滑动进入所述连通腔内并挡住所述限位腔,所述振动装置可提高所述隔音装置的隔音效果;

上侧的所述框架内设有驱动装置,所述驱动装置可同时驱动所述隔音装置与所述振动装置;

所述收纳腔左侧内壁内设有平移装置,所述平移装置可驱动所述框架滑动,所述墙壁后端固连有分贝仪,所述分贝仪实时监测室外的噪音大小,所述分贝仪电性连接于所述平移装置。

2.如权利要求1所述的一种可自动隔绝噪音污染的智能家居,其特征在于:所述滑动槽右侧内壁内相连通的设有连通槽,所述连通槽右侧内壁上固设有接触开关,所述连通槽远离对称中心一侧内壁内相连通的设有弹簧槽,所述弹簧槽内可滑动的设有卡块,所述卡块远离对称中心一端与所述弹簧槽远离对称中心一侧内壁之间固连有电磁弹簧,所述框架内上下贯通的设有卡槽。

3.如权利要求1所述的一种可自动隔绝噪音污染的智能家居,其特征在于:所述驱动装置包括设于上侧的所述框架内的离合腔,所述离合腔内可转动的设有固定齿轮,所述固定齿轮内固连有电机轴,所述离合腔后侧内壁内固设有小电机,所述小电机电性连接于所述接触开关,所述电机轴后端动力连接于所述小电机;

所述固定齿轮下端相啮合的设有可滑动的滑动齿轮,所述滑动齿轮内花键连接有快速螺杆,所述快速螺杆前端连接于所述隔音装置,所述滑动齿轮前端转动连接有推杆,所述推杆前端连接于所述隔音装置,所述推杆与所述快速螺杆之间可转动;

所述离合腔前侧内壁内设有齿轮腔,所述电机轴前端延伸到所述齿轮腔内且固连有主动齿轮,所述主动齿轮左端相啮合的设有从动齿轮,所述从动齿轮后端固连有连接轴,所述从动齿轮后侧可转动的设有固连于所述连接轴周面上的扇形齿轮,所述扇形齿轮前后两端对称且可啮合的设有直齿轮,所述直齿轮内固连有长转轴,所述长转轴左端连接于所述振动装置。

4.如权利要求3所述的一种可自动隔绝噪音污染的智能家居,其特征在于:所述离合腔前侧内壁内相连通的设有通孔,所述通孔上侧内壁内相连通的设有复位槽,所述复位槽内可滑动的设有连接块,所述连接块下端固连于所述推杆,所述连接块后端与所述复位槽后侧内壁之间固连有复位弹簧。

5.如权利要求1所述的一种可自动隔绝噪音污染的智能家居,其特征在于:所述隔音装置包括开口朝向对称中心的设于所述框架内的凹槽,上侧的所述凹槽后侧内壁相连通于所述通孔,所述推杆前端延伸通入上侧的所述凹槽内,所述快速螺杆前端转动连接于上侧的所述凹槽前侧内壁;

两侧的所述凹槽远离对称中心一侧内壁之间固连有中间隔板,所述中间隔板与所述快速螺杆之间转动连接,两侧的所述凹槽之间可前后滑动的设有前隔板与后隔板,所述前隔板位于所述中间隔板前侧,所述后隔板位于所述中间隔板后侧,所述前隔板与所述后隔板螺纹连接于所述快速螺杆。

6.如权利要求5所述的一种可自动隔绝噪音污染的智能家居,其特征在于:两侧的所述凹槽前后内壁之间固连有三根固定轴,所述前隔板与所述后隔板滑动连接于所述固定轴,所述中间隔板固连于所述固定轴。

7.如权利要求1所述的一种可自动隔绝噪音污染的智能家居,其特征在于:所述振动装置包括设于所述凹槽远离对称中心一侧内壁内的卷膜腔,所述卷膜腔内前后对称且可转动的设有卷膜轮,上下两根所述卷膜轮之间卷绕有反射膜,前侧的所述反射膜位于所述前隔板与所述中间隔板之间,后侧的所述反射膜位于所述中间隔板与所述后隔板之间,两根所述长转轴左端延伸通入上侧的所述卷膜腔内,上侧的两根所述卷膜轮分别固连于两根所述长转轴,下侧的两根所述卷膜轮内固连有扭转轴,所述扭转轴转动连接于下侧的所述卷膜腔左右内壁之间。

8.如权利要求7所述的一种可自动隔绝噪音污染的智能家居,其特征在于:下侧的所述卷膜轮左右两端与下侧的所述卷膜腔左右内壁之间固连有扭簧。

9.如权利要求1所述的一种可自动隔绝噪音污染的智能家居,其特征在于:所述平移装置包括上下对称且相连通的设于所述收纳腔上下两侧内壁内的导滑槽,所述导滑槽内可滑动的设有导滑块,所述导滑块靠近对称中心一端分别固连于上下两侧的所述框架,所述导滑槽左右两侧内壁之间转动连接有慢速螺杆,所述导滑块螺纹连接于所述慢速螺杆;

所述导滑槽左侧内壁内设有减速腔,所述减速腔内可转动的设有蜗轮,所述慢速螺杆左端延伸通入所述减速腔内且固连于所述蜗轮,所述蜗轮下端相啮合的设有蜗杆,所述蜗杆内固连有同步轴,所述减速腔前侧内壁内设有传动腔,所述同步轴前端延伸通入所述传动腔内且固连有同步带轮,两侧的所述同步带轮之间连接有同步带,所述传动腔前侧内壁内固设有步进电机,所述步进电机电性连接于所述分贝仪与所述接触开关,上侧的所述同步轴前端动力连接于所述步进电机。
