专利号: 2019105246053
申请人: 湖北亘华工科有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-11-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

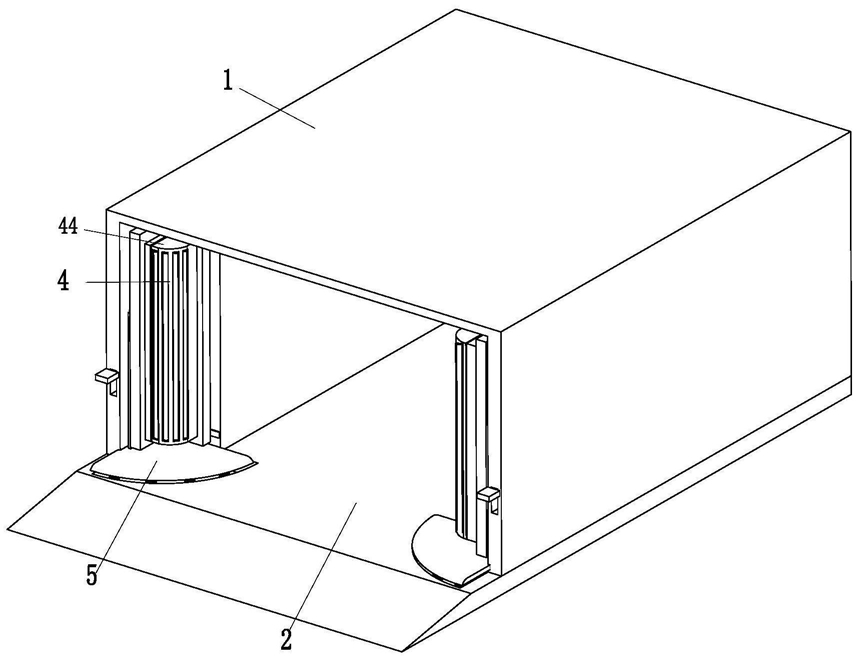

1.一种地下智能停车的停车库设备,包括停车库(1)、进出底板(2)、两个警报系统(3)、两个保护装置(4)和两个压板装置(5),其特征在于:所述的停车库(1)安装在进出底板(2)上,停车库(1)前端的左右两侧设有两个保护装置(4),进出底板(2)的前端设有两个按压槽,每个按压槽内均设有一个压板装置(5),停车库(1)的前端设有两个密封槽,且密封槽内均设有一个警报系统(3),且保护装置(4)位于警报系统(3)的内侧;

所述的停车库(1)的前端设有两个工作槽,且工作槽与密封槽相通,停车库(1)的内壁上设有保护垫;

所述的警报系统(3)包括密封板(31)、警报器(32)、电池组(33)、导线(34)、导电板(35)和接触板(36),密封板(31)通过连接件与密封槽相连,密封板(31)的侧壁上端安装有导电板(35),密封板(31)的侧壁下端安装有接触板(36),接触板(36)由铜质材料组成,密封槽的上端安装有警报器(32),密封槽的中部安装有电池组(33),且导电板(35)、警报器(32)、电池组(33)与接触板(36)之间通过导线(34)串联连接;

所述的保护装置(4)包括外架(41)、连接伸缩杆(42)、滑动槽(46)、复位伸缩杆(43)、金属块(45)和缓冲保护柱(44),外架(41)的外端与工作槽侧壁之间连接有连接伸缩杆(42),外架(41)的后端通过滑动配合的方式与滑动槽(46)相连,滑动槽(46)安装在工作槽的后端,外架(41)的内端通过复位伸缩杆(43)与缓冲保护柱(44)相连,缓冲保护柱(44)的左端中部安装有金属块(45);

所述的缓冲保护柱(44)的弧形面上均匀设有滚动槽,且滚动槽内通过销轴设有滚动辊,滚动棍的外壁套设有橡胶套;

所述的压板装置(5)包括挤压杆(51)、按压板(52)、主弹簧(53)、斜滑槽(54)和限位块(55),按压槽内通过主弹簧(53)与按压板(52)相连,按压板(52)的上端安装有挤压杆(51),停车库(1)的前端安装有斜滑槽(54),斜滑槽(54)内设有限位块(55)。

2.根据权利要求1所述的一种地下智能停车的停车库设备,其特征在于:所述的外架(41)的外部包裹有塑料薄膜,外架(41)的左端设有挤压槽,且挤压槽的下端为从上往下宽度逐渐减小的三角形结构。

3.根据权利要求1所述的一种地下智能停车的停车库设备,其特征在于:所述的外架(41)的中部设有连通槽,且金属块(45)位于连通槽内。

4.根据权利要求1所述的一种地下智能停车的停车库设备,其特征在于:所述的缓冲保护柱(44)为弧形结构,缓冲保护柱(44)的中部设有缓冲层,且缓冲层由橡胶材质组成,缓冲层内部设有缓冲腔,缓冲腔内均匀设有内置弹簧。

5.根据权利要求1所述的一种地下智能停车的停车库设备,其特征在于:所述的挤压杆(51)的上端设有传递架,且传递架位于挤压槽内,传递架由铜质材质组成。

6.根据权利要求1所述的一种地下智能停车的停车库设备,其特征在于:所述的挤压杆(51)的下半部分外壁包裹有绝缘橡胶,挤压杆(51)的左端设有定位块。

7.根据权利要求1所述的一种地下智能停车的停车库设备,其特征在于:所述的斜滑槽(54)为从上往下逐渐向左倾斜的结构,斜滑槽(54)内通过滑动配合的方式与滑块相连,滑块设在限位块(55)的后端。

8.根据权利要求1所述的一种地下智能停车的停车库设备,其特征在于:所述的限位块(55)为三角结构,限位块(55)的下端通过连接弹簧与斜滑槽(54)的下端相连,限位块(55)的前端设有按压手柄。
