专利号: 2019105246481
申请人: 湖南文理学院
专利类型:发明专利
专利状态:已下证
专利领域: 清洁
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

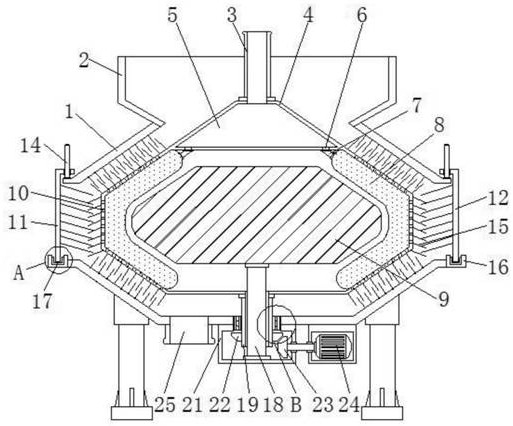

1.一种朝鲜蓟叶子加工用清洗装置,包括主箱体(1)、锥形齿轮(23)和伺服电机(24),其特征在于:所述主箱体(1)的上方安装有进料斗(2),且进料斗(2)的内侧设置有注水管(3),所述注水管(3)的下方安装有内箱体(4),且内箱体(4)位于主箱体(1)的内侧,所述内箱体(4)的内部预留有储水腔(5),且储水腔(5)的底部开设有出水孔(6),所述储水腔(5)的下方设置有输水管(7),且输水管(7)通过出水孔(6)与内箱体(4)相互连接,所述输水管(7)的下方连接有水囊(8),且水囊(8)位于内箱体(4)的内侧,并且水囊(8)通过输水管(7)与内箱体(4)相互连接,所述水囊(8)的外侧设置有横向刮板(9),且横向刮板(9)位于内箱体(4)的内侧,所述内箱体(4)上开设有水分喷孔(10),且内箱体(4)的外侧分别设置有第一阀板(11)和第二阀板(12),所述第一阀板(11)和第二阀板(12)均位于主箱体(1)的外侧,且第一阀板(11)和第二阀板(12)上均开设有安装孔(13),所述第一阀板(11)和第二阀板(12)均通过安装孔(13)和限位插杆(14)与主箱体(1)相互连接,且限位插杆(14)与主箱体(1)相互连接,并且第一阀板(11)、第二阀板(12)、主箱体(1)以及内箱体(4)上均设置有刷毛(15),所述第一阀板(11)和第二阀板(12)的下端位于安装托轨(16)的内侧,且安装托轨(16)位于主箱体(1)的外侧,并且安装托轨(16)的内侧设置有密封垫圈(17),所述横向刮板(9)的下方安装有支撑竖杆(18),且支撑竖杆(18)的外侧设置有支撑套杆(19),所述支撑套杆(19)位于内箱体(4)的下方,且支撑套杆(19)的外侧安装有轴承(20),并且支撑套杆(19)通过轴承(20)与主箱体(1)相互连接,所述支撑套杆(19)的下端位于安装盒(21)的内侧,且安装盒(21)位于主箱体(1)的下方,并且支撑竖杆(18)的下端与安装盒(21)相互连接,所述支撑套杆(19)的下端安装有连接齿块(22),且支撑套杆(19)的外侧设置有锥形齿轮(23),所述锥形齿轮(23)位于安装盒(21)的内侧,且锥形齿轮(23)通过连接齿块(22)与支撑套杆(19)相互连接,所述锥形齿轮(23)与伺服电机(24)相互连接,且伺服电机(24)位于主箱体(1)的下方,并且主箱体(1)的下方安装有出料口(25)。

2.根据权利要求1所述的一种朝鲜蓟叶子加工用清洗装置,其特征在于:所述注水管(3)与内箱体(4)之间为焊接连接,且内箱体(4)通过支撑套杆(19)和轴承(20)与主箱体(1)构成旋转结构。

3.根据权利要求1所述的一种朝鲜蓟叶子加工用清洗装置,其特征在于:所述水囊(8)为橡胶材质,且水囊(8)俯视为环状结构,并且水囊(8)与内箱体(4)的内壁粘附连接。

4.根据权利要求1所述的一种朝鲜蓟叶子加工用清洗装置,其特征在于:所述横向刮板(9)通过支撑竖杆(18)与安装盒(21)固定连接,且横向刮板(9)的左右两端到内箱体(4)内壁之间的距离小于水囊(8)的宽度。

5.根据权利要求1所述的一种朝鲜蓟叶子加工用清洗装置,其特征在于:所述水分喷孔(10)和刷毛(15)均在内箱体(4)上均匀分布,且水分喷孔(10)和刷毛(15)之间相互交错。

6.根据权利要求1所述的一种朝鲜蓟叶子加工用清洗装置,其特征在于:所述第一阀板(11)和第二阀板(12)结构相同,大小相等,且第一阀板(11)和第二阀板(12)正剖为倒置的“L”字型结构,并且第一阀板(11)和第二阀板(12)关于主箱体(1)的纵向中心线对称分布。

7.根据权利要求1所述的一种朝鲜蓟叶子加工用清洗装置,其特征在于:所述第一阀板(11)和第二阀板(12)俯视为弧形结构,且限位插杆(14)通过安装孔(13)分别与第一阀板(11)和第二阀板(12)贯穿连接。

8.根据权利要求1所述的一种朝鲜蓟叶子加工用清洗装置,其特征在于:所述安装托轨(16)正剖为“凹”字型结构,且安装托轨(16)与主箱体(1)之间为固定连接,并且安装托轨(16)嵌套在第一阀板(11)和第二阀板(12)的下端外侧。

9.根据权利要求1所述的一种朝鲜蓟叶子加工用清洗装置,其特征在于:所述支撑套杆(19)嵌套在支撑竖杆(18)的外侧,且支撑套杆(19)通过连接齿块(22)与锥形齿轮(23)啮合连接。
