1.一种基于物联网的计算机数据传输系统，包括频率采集电路、反馈校准电路、滤波发射电路，其特征在于，所述频率采集电路采集模拟信号传输通道输入端的信号频率,此模拟信号传输通道为基于物联网的计算机控制终端接收模拟信号采集模块输出信号用的通道，所述反馈校准电路运用运放器AR1放大信号，同时运用电容C3、电容C4、电容C5和电阻R4、电阻R5、电阻R6组成选频电路筛选出单一频率的信号，并且运用三极管Q3和电容C6、电容C7、电容C10组成调频电路调节信号频率后输入滤波发射电路内，其中比较器AR2比较选频电路和调频电路两者输出信号为反馈三极管Q1、三极管Q2的触发信号，三极管Q2反馈高电平信号至运放器AR1反相输入端内，三极管Q1反馈低电平信号至选频电路内，实现对反馈校准电路输出信号的校准作用，最后滤波发射电路运用电感L2和电容C8、电容C9组成滤波电路对信号滤波，经信号发射器E1发送至基于物联网的计算机数据传输系统控制终端内；

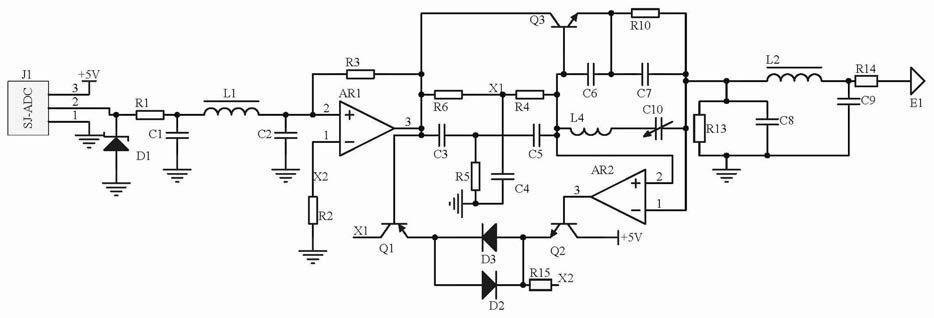

所述反馈校准电路包括运放器AR1，运放器AR1的同相输入端接电阻R3的一端，运放器AR1的反相输入端接电阻R2的一端和电阻R15的一端，电阻R2的另一端接地，运放器AR1的输出端接电阻R3的另一端和电阻R6、电容C3的一端以及三极管Q3的集电极、三极管Q1的基极，电阻R6的另一端接三极管Q1的集电极和电阻R4、电容C4的一端，电容C3的另一端接电阻R5、电容C5的一端，电阻R5、电容C4的另一端接地，电阻R4的另一端接电容C5的另一端和电容C6、电感L4的一端以及三极管Q3的基极、比较器AR2的同相输入端，三极管Q3的发射极接电阻R10、电容C7的一端和电容C6的另一端，电阻R10的另一端接电容C7的另一端和电容C10的一端、比较器AR2的反相输入端，电感L4的另一端接电容C10的另一端，比较器AR2的输出端接三极管Q2的基极，三极管Q2的集电极接+5V电源，三极管Q2的发射极接电阻R15的另一端和二极管D2的负极、二极管D3的正极，二极管D2的正极接二极管D3的负极和三极管Q1的发射极。

2.如权利要求1所述一种基于物联网的计算机数据传输系统，其特征在于，所述滤波发射电路包括电感L2，电感L2的一端接电阻R13、电容C8的一端和比较器AR2的反相输入端，电感L2的另一端接电阻R14、电容C9的一端，电阻R13、电容C8和电容C9的另一端接地，电阻R14的另一端接信号发射器E1。

3.如权利要求1所述一种基于物联网的计算机数据传输系统，其特征在于，所述频率采集电路包括型号为SJ-ADC的频率采集器J1，频率采集器J1的电源端接+5V电源，频率采集器J1的接地端接地，频率采集器J1输出端接稳压管D1的负极和电阻R1的一端，稳压管D1的正极接地，电阻R1的另一端接电容C1的一端和电感L1的一端，电容C1的另一端接地，电感L1的另一端接电容C2的一端和运放器AR1的同相输入端，电容C2的另一端接地。
