专利号: 2019105255508
申请人: 燕山大学
专利类型:发明专利
专利状态:已下证
专利领域: 基本上无切削的金属机械加工;金属冲压
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

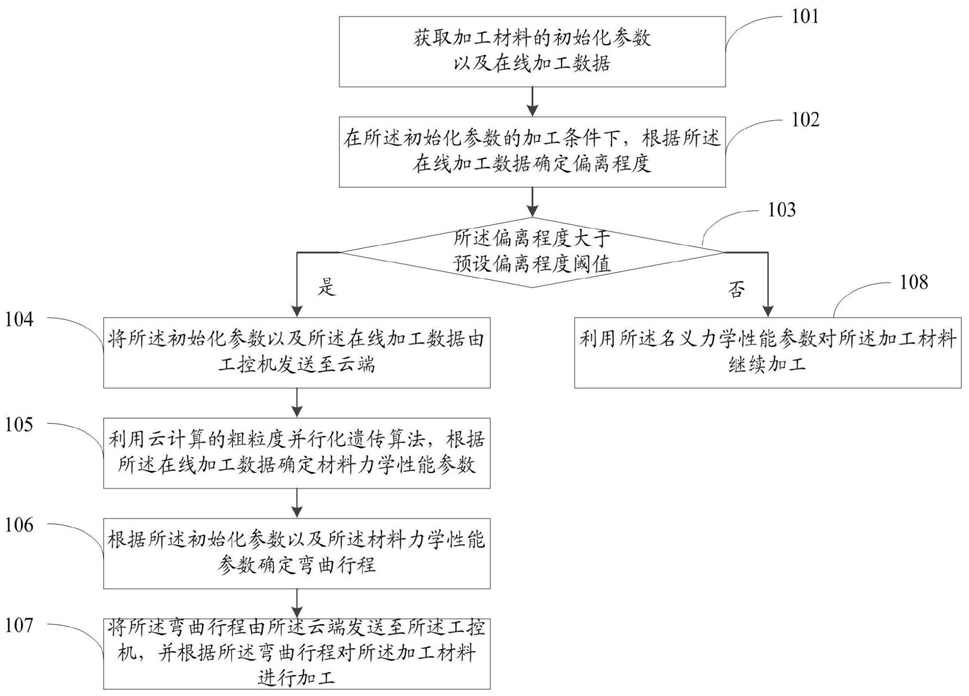

1.一种基于云计算的材料弯曲工艺加工方法,其特征在于,包括:获取加工材料的初始化参数以及在线加工数据;所述初始化参数包括名义力学性能参数、轮廓尺寸以及模具的几何尺寸;所述在线加工数据包括凸模行程数据以及载荷数据;

在所述初始化参数的加工条件下,根据所述在线加工数据确定偏离程度;

判断所述偏离程度是否大于预设偏离程度阈值,得到第一判断结果;

若所述第一判断结果表示为所述偏离程度大于预设偏离程度阈值,将所述初始化参数以及所述在线加工数据由工控机发送至云端;

利用云计算的粗粒度并行化遗传算法,根据所述在线加工数据确定材料力学性能参数;

根据所述初始化参数以及所述材料力学性能参数确定弯曲行程;

将所述弯曲行程由所述云端发送至所述工控机,并根据所述弯曲行程对所述加工材料进行加工;

若所述第一判断结果表示为所述偏离程度不大于预设偏离程度阈值,利用所述名义力学性能参数对所述加工材料继续加工。

2.根据权利要求1所述的基于云计算的材料弯曲工艺加工方法,其特征在于,所述在所述初始化参数的加工条件下,根据所述在线加工数据确定偏离程度,具体包括:根据公式 确定偏离程度;其中,Wj为偏离程度; 为模型计算载荷; 为加工载荷值;i为每次加工的加工数据组数;j为加工次数;S为力数据索引最大值。

3.根据权利要求2所述的基于云计算的材料弯曲工艺加工方法,其特征在于,所述利用云计算的粗粒度并行化遗传算法,根据所述在线加工数据确定材料力学性能参数,具体包括:利用云计算的粗粒度并行化遗传算法多次遗传迭代,根据公式确定材料力学性能参数;其中,Q(Xj)为材料力学性能参数;Xj为第j个个体基因,个体基因X=[E,A,B,C]T,E为弹性模量、A、B、C为材料参数;n为载荷索引最大值;Fi为实际加工载荷值;

Fij为Xj对应的第i组计算载荷值。

4.根据权利要求3所述的基于云计算的材料弯曲工艺加工方法,其特征在于,所述根据所述初始化参数以及所述材料力学性能参数确定弯曲行程,具体包括:在所述初始化参数不变的条件下,根据公式h=f(Xj,α)确定弯曲行程;其中,h为弯曲行程;α为材料弯曲的回弹角度;f(Xj,α)为在回弹角α、材料参数确定的情况下的弯曲行程方程。

5.一种基于云计算的材料弯曲工艺加工系统,其特征在于,包括:初始化参数以及在线加工数据获取模块,用于获取加工材料的初始化参数以及在线加工数据;所述初始化参数包括名义力学性能参数、轮廓尺寸以及模具的几何尺寸;所述在线加工数据包括凸模行程数据以及载荷数据;

偏离程度确定模块,用于在所述初始化参数的加工条件下,根据所述在线加工数据确定偏离程度;

第一判断模块,用于判断所述偏离程度是否大于预设偏离程度阈值,得到第一判断结果;

数据发送模块,用于若所述第一判断结果表示为所述偏离程度大于预设偏离程度阈值,将所述初始化参数以及所述在线加工数据由工控机发送至云端;

材料力学性能参数确定模块,用于利用云计算的粗粒度并行化遗传算法,根据所述在线加工数据确定材料力学性能参数;

弯曲行程确定模块,用于根据所述初始化参数以及所述材料力学性能参数确定弯曲行程;

第一加工模块,用于将所述弯曲行程由所述云端发送至所述工控机,并根据所述弯曲行程对所述加工材料进行加工;

第二加工模块,用于若所述第一判断结果表示为所述偏离程度不大于预设偏离程度阈值,利用所述名义力学性能参数对所述加工材料继续加工。

6.根据权利要求5所述的基于云计算的材料弯曲工艺加工系统,其特征在于,所述偏离程度确定模块具体包括:偏离程度确定单元,用于根据公式 确定偏离程度;其中,Wj为偏离程度; 为模型计算载荷; 为加工载荷值;i为每次加工的加工数据组数;j为加工次数;

S为力数据索引最大值。

7.根据权利要求6所述的基于云计算的材料弯曲工艺加工系统,其特征在于,所述材料力学性能参数确定模块具体包括:材料力学性能参数确定单元,用于利用云计算的粗粒度并行化遗传算法多次遗传迭代,根据公式 确定材料力学性能参数;其中,Q(Xj)为材料力学性能参数;Xj为第j个个体基因,其中,个体基因X=[E,A,B,C]T,E为弹性模量、A、B、C为材料参数;

n为载荷索引最大值;Fi为实际加工载荷值;Fij为Xj对应的第i组计算载荷值。

8.根据权利要求7所述的基于云计算的材料弯曲工艺加工系统,其特征在于,所述弯曲行程确定模块具体包括:弯曲行程确定单元,用于在所述初始化参数不变的条件下,根据公式h=f(Xj,α)确定弯曲行程;其中,h为弯曲行程;α为材料弯曲的回弹角度;f(Xj,α)为在回弹角α、材料参数确定的情况下的弯曲行程方程。
