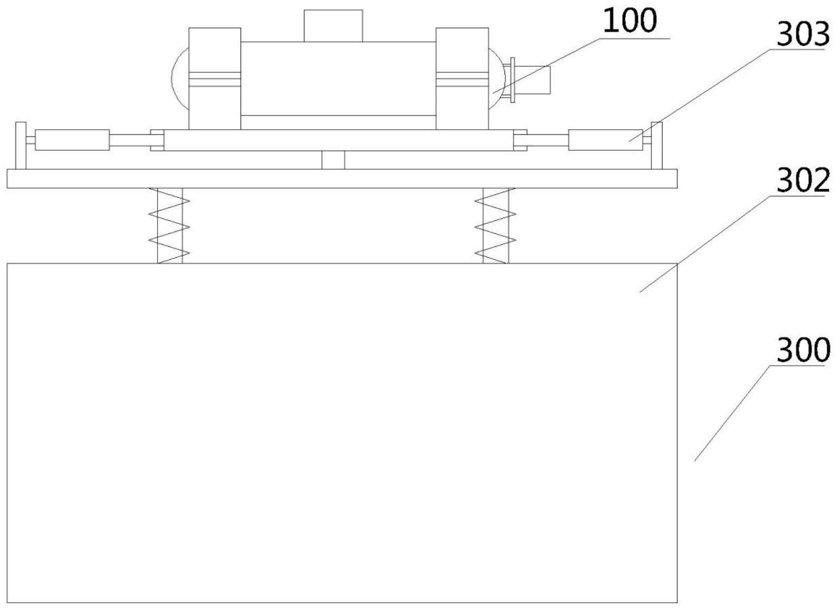

1.一种液化天然气储运装置,其特征在于:包括用于储存液态天然气的罐体(100),用于防止分层的转动装置(200),用于缓冲吸能的减震装置(300);
转动装置(200)安装在罐体(100)上,罐体(100)安装在减震装置(300)上;
转动装置(200)包括安装在罐体(100)顶部且与罐体(100)连通用于降温减压的液氮冷阱(201),用于消除罐体(100)内密度差的搅拌组件;
减震装置(300)包括底座(301)、安装在底座(301)上用于Z方向缓冲吸能的第一减震组件(302)、安装在底座(301)上且位于第一减震组件(302)上方、用于X与Y方向缓冲吸能的第二减震组件(303)、安装在第二减震组件(303)上用于固定罐体(100)的限位组件(304)。
2.如权利要求1所述的一种液化天然气储运装置,其特征在于:所述搅拌组件包括驱动电机(203)、主轴(204)、固定架(205)、驱动柱(210)、滑杆(211)、主动齿轮(206)、从动齿轮(207)、搅拌轴A(215)、搅拌轴B(218);
驱动电机(203)安装在罐体(100)右端,驱动电机(203)与罐体(100)同心,驱动电机(203)带动主轴(204)转动,主轴(204)穿过罐体(100)、固定架(205)并通过滚动轴承与罐体(100)、固定架(205)转动连接,主动齿轮(206)安装在主轴(204)上,主动齿轮(206)与从动齿轮(207)啮合,从动齿轮(207)安装在传动轴(208)上,传动轴(208)安装在固定架(205)上并通过滚动轴承与固定架(205)转动连接;凸轮(209)安装在从动齿轮(207)上且位于主动齿轮(206)下方,驱动柱(210)位于主动齿轮(206)下方且安装在主动齿轮(206)上,其随着主动齿轮(206)的转动而转动;
滑杆(211)位于驱动柱(210)两端且通过滚动轴承与驱动柱(210)转动连接;滑轮(212)通过销轴安装在滑杆(211)两端;
固定架(205)包括环形架(213)、设置在环形架(213)上用于配合凸轮(209)完成滑杆(211)换向的凹槽(214),凸轮(209)随从动齿轮(207)转动过程中可伸入凹槽(214)内,使驱动柱(210)每随主动齿轮(206)旋转一周,滑杆(211)改变一次方向;
搅拌轴A(215)安装在驱动柱(210)下端面且与罐体(100)同心;螺旋状的搅拌叶A(216)安装在搅拌轴A(215)上;搅拌轴B(218)安装在滑杆(211)下端面,搅拌叶B(217)安装在搅拌轴B(218)上。
3.如权利要求1或2所述的一种液化天然气储运装置,其特征在于:所述第一减震组件(302)包括转轴(305)、转轮(306)、连杆(327)、安装杆(307)、缓冲板(309)、导向杆(308);
转轴(305)两端通过滚动轴承安装在底座(301)内,多个转轮(306)沿转轴(305)长度方向设置且安装在转轴(305)上;其中一个转轮(306)两侧设置有安装杆(307),安装杆(307)与转轮(306)铰接;
连杆(327)位于底座(301)内,连杆(327)下端与安装杆(307)铰接,上端与导向杆(308)铰接;导向杆(308)穿过底座(301)且通过滑动轴承与底座(301)滑动连接,导向杆(308)安装在缓冲板(309)上,缓冲板(309)位于底座(301)上方;导向杆(308)上套设有弹簧A(310),弹簧A(310)两端分别安装在缓冲板(309)、底座(301)上。
4.如权利要求3所述的一种液化天然气储运装置,其特征在于:所述第二减震组件(303)包括吸能板(311)、吸能筒(312)、滑板(313)、吸能柱(316)、弹簧B(317);
吸能板(311)通过销轴安装在缓冲板(309)上,吸能筒(312)位于吸能板(311)四周且一端与缓冲板(309)铰接;滑板(313)位于吸能筒(312)内且与吸能筒(312)滑动连接,滑板(313)两端安装有滑片(314),吸能筒(312)内设置有与滑片(314)相互配合的滑槽(315);吸能柱(316)一端安装在吸能板(311)上,另一端穿过吸能筒(312)且与吸能板(311)铰接,吸能柱(316)上套设有弹簧B(317),弹簧B(317)两端分别安装在滑板(313)、吸能筒(312)上。
5.如权利要求4所述的一种液化天然气储运装置,其特征在于:所述限位组件(304)包括位于罐体(100)两端且安装在吸能板(311)上的第一限位块A(318)、第二限位块B(323),第一限位块上A设置有第一安装半槽A(319);第一限位块B(320)位于第一限位块A(318)上且通过紧固件与第一限位块A(318)连接,第一限位块B(320)上设置有第一安装半槽B(329),第一安装半槽B(329)与第一安装半槽A(319)形成第一安装槽,第一安装槽与罐体(100)形状配合;
第二限位块上A设置有第二安装半槽A(330);第二限位块B(323)位于第二限位块A(322)上且通过紧固件与第二限位块A(322)连接,第二限位块B(323)上设置有第二安装半槽B(321),第二安装半槽B(321)与第二安装半槽A(330)形成第二安装槽,第二安装槽与罐体(100)形状配合。
6.如权利要求5所述的一种液化天然气储运装置,其特征在于:所述第一安装半槽A(319)、第一安装半槽B(329)、第二安装半槽A(330)、第二安装半槽B(321)内均设置有减震板(324),减震板(324)通过多个弹簧C(328)安装在第一限位块A(318)、第一限位块B(320)、第二限位块A(322)、第二限位块B(323)上,减震板(324)上从里到外依次设置有第一减震层(325)、第二减震层(326)。
7.如权利要求6所述的一种液化天然气储运装置,其特征在于:所述第一减震层(325)为ACF人工软骨泡沫材料,第二减震层(326)为减震橡胶。
