1.一种红光八边形无铅二维钙钛矿单晶的生长方法，其特征在于，所述方法为二次结晶转型技术；所述单晶的化学成分为(CH3NH3)2MnCl4；

所述二次结晶转型技术包含以下步骤：A)在氯化锰(MnCl2)、氯化甲胺(CH3NH3Cl)与二甲基亚砜(DMSO)、N-N二甲基甲酰胺(DMF)组成的溶液体系中，通过缓慢结晶，获得一种红光的、晶体形态为正方形的(CH3NH3)2MnCl4无铅二维钙钛矿单晶；B)将步骤A)中获得正方形的红光无铅二维钙钛矿单晶放入浓度为36-38%盐酸溶液中，通过缓慢结晶，最终获得一种红光的、晶体形态为八边形的(CH3NH3)2MnCl4无铅二维钙钛矿单晶。

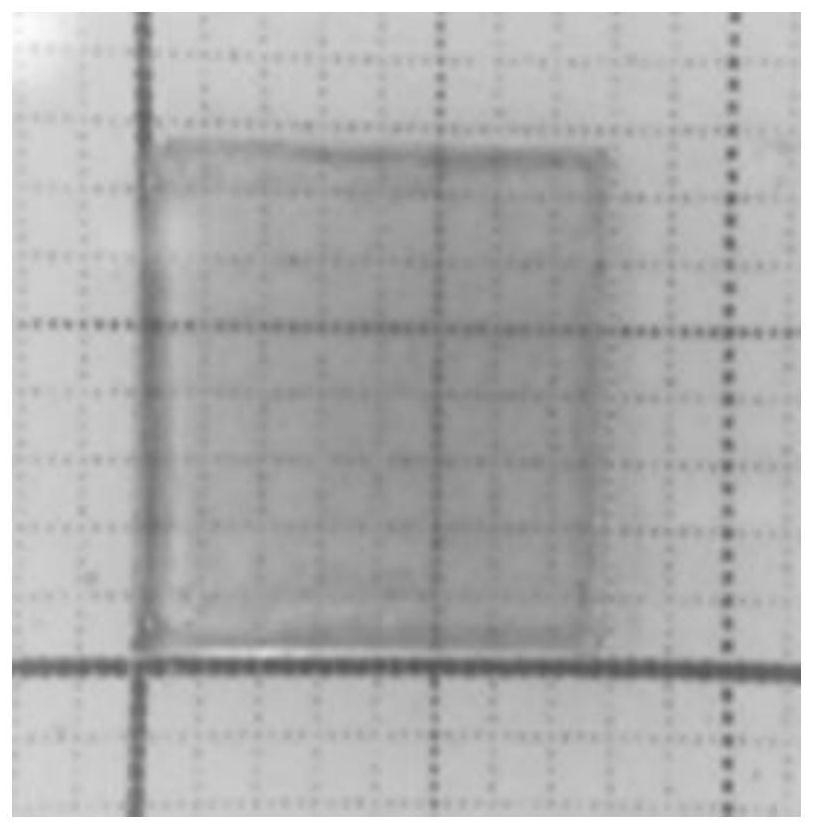

2.根据权利要求1所述的一种红光八边形无铅二维钙钛矿单晶的生长方法，其特征在于，所述步骤A)为：将氯化锰(MnCl2)和氯化甲胺(CH3NH3Cl)按比例混合溶解于混合有机溶剂中，其中原料摩尔比为MnCl2：CH3NH3Cl=1：2；溶剂体积比为DMSO：DMF=1：1，生长体系的浓度为0.8mol/L，于室温下充分搅拌溶解获得无色透明的前驱体溶液，静置，以90℃的温度作为结晶温度，待自发结晶后，获得一种晶体形态为正方形的红光(CH3NH3)2MnCl4无铅二维钙钛矿单晶。

3.根据权利要求2所述的一种红光八边形无铅二维钙钛矿单晶的生长方法，其特征在于，所述步骤B)为：将步骤A)中获得正方形的红光无铅二维钙钛矿单晶放入盐酸溶液溶剂中，生长体系的浓度为0.8mol/L，于室温下充分搅拌溶解获得淡黄色透明的前驱体溶液，静置，以60℃的温度作为结晶温度，待自发结晶后，最终获得一种晶体形态为八边形的红光(CH3NH3)2MnCl4无铅二维钙钛矿单晶。

4.根据权利要求3所述的一种红光八边形无铅二维钙钛矿单晶的生长方法，其特征在于，所述步骤A)中的前驱体溶液自发结晶的时间为10-15天，所得晶体的尺寸为8mm 1cm。

~

5.根据权利要求3所述的一种红光八边形无铅二维钙钛矿单晶的生长方法，其特征在于，所述步骤B)中的前驱体溶液自发结晶的时间为10-15天，所得晶体的尺寸为8mm 1cm。

~

6.根据权利要求1所述的一种红光八边形无铅二维钙钛矿单晶的生长方法，其特征在于，所述八边形(CH3NH3)2MnCl4无铅二维钙钛矿单晶在紫外、紫光和绿光的激发下，都会发射出主峰位于608nm的宽谱红光，发射光谱的半高宽为80nm。
