专利号: 201910529953X
申请人: 南京涵曦月自动化科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

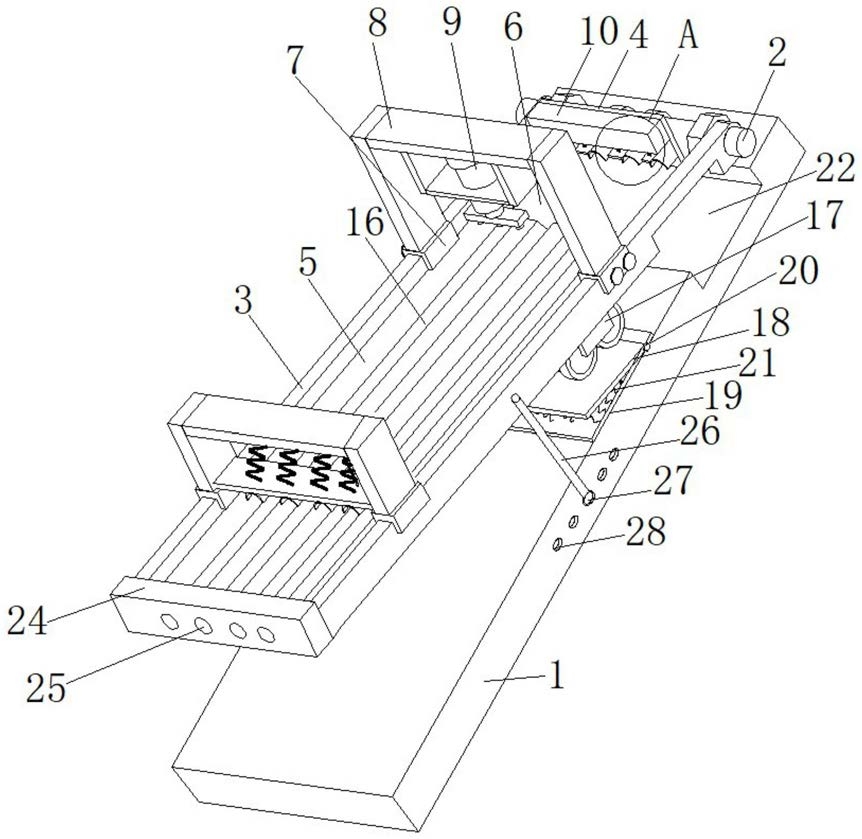

1.一种定位准确的金属管切割装置,包括底座(1),其特征在于,所述底座(1)的顶部边缘处通过支杆活动连接有转动轴(2),所述转动轴(2)的两端均活动连接有挡板(3),所述转动轴(2)的中段活动连接有定位板(4),所述挡板(3)之间连接有给料板(5),所述给料板(5)与定位板(4)之间连接有切割台(6),所述挡板(3)上滑动连接有滑块(7),所述滑块(7)远离挡板(3)的一侧连接有支架(8),所述支架(8)上连接有切割水刀组件(9),且切割水刀组件(9)正对切割台(6);

所述定位板(4)与切割台(6)相互垂直,且定位板(4)远离切割台(6)的一端连接有固定块(10),所述固定块(10)靠近切割台(6)的一侧开设有凹槽,所述凹槽内连接有第一电磁铁(11),所述第一电磁铁(11)远离固定块(10)的一端连接有均匀分布的第一弹簧(12),所述第一弹簧(12)远离第一电磁铁(11)的一端连接有铁块(13),所述铁块(13)的底部连接有第二电磁铁(14),所述铁块(13)与第二电磁铁(14)之间连接有第二弹簧(29),相邻所述铁块(13)之间连接有弧形限位板(15);

所述切割台(6)包括板体(61),所述板体(61)的底部边缘处活动连接有两块盖板(62),所述板体(61)的中部开有开槽,所述开槽靠近定位板(4)的一侧连接有固定杆(63),所述固定杆(63)的外壁套有劲力弹簧(64),所述劲力弹簧(64)的一端连接有调节杆(65),且调节杆(65)与卡槽相持平,所述劲力弹簧(64)的另一端连接在卡槽内,所述调节杆(65)连接有牵引绳(66)和限位环(67),所述牵引绳(66)穿过限位环(67)向着定位板(4)延伸,且延伸端与第二电磁铁(14)固定连接,所调节杆(65)上还连接有翅片(68),且翅片(68)与盖板(62)相抵。

2.根据权利要求1所述的一种定位准确的金属管切割装置,其特征在于,所述给料板(5)的顶部开设有弧形限位槽(16),所述弧形限位槽(16)的底壁与切割台(6)位于同一平面,且弧形限位槽(16)与弧形限位板(15)相对应。

3.根据权利要求1所述的一种定位准确的金属管切割装置,其特征在于,所述给料板(5)的底部滑动连接有激振器(17),所述激振器(17)的底部连接有调节板(18),所述底座(1)的顶部滑动连接有底板(19),所述底板(19)通过铰链(20)与调节板(18)铰接,所述底板(19)与调节板(18)之间连接有均匀分布的主振弹簧(21)。

4.根据权利要求1所述的一种定位准确的金属管切割装置,其特征在于,所述底座(1)上设有出料槽(22),且出料槽(22)位于切割台(6)的正下方,所述出料槽(22)内连接有三角凸块(23)。

5.根据权利要求1所述的一种定位准确的金属管切割装置,其特征在于,所述滑块(7)通过螺栓与挡板(3)固定。

6.根据权利要求2所述的一种定位准确的金属管切割装置,其特征在于,所述给料板(5)远离转轴的一端连接有限位块(24),所述限位块(24)上开设有均匀分布的限位孔(25),且限位孔(25)与弧形限位槽(16)一一对应。

7.根据权利要求1所述的一种定位准确的金属管切割装置,其特征在于,所述挡板(3)的外侧壁活动连接有限位杆(26),所述限位杆(26)远离挡板(3)的一侧连接有凸块(27),所述底座(1)的外侧壁开设有均匀分布的固定槽(28),且凸块(27)与固定槽(28)卡接。

8.根据权利要求1所述的一种定位准确的金属管切割装置,其特征在于,所述第一电磁铁(11)与第二电磁铁(14)上均设有防水层,所述第一电磁铁(11)、第二电磁铁(14)和激振器(17)均通过控制开关与电源电性连接。
