1.一种碳化钼催化剂，其特征是，所述碳化钼为负载在多孔碳材料上的碳化钼(MoC)颗粒，记为MoC@NC，其在酸性和碱性介质中均表现出良好的电催化析氢性质。主要是将(n-Bu4N)3[α-PMo12O40]通过原位合成法封装到沸石咪唑酯骨架材料ZIF-8的孔道中，形成新的复合材料前驱体，然后利用空间限域高温热解，得到负载在碳材料上的碳化钼(MoC)纳米颗粒。

2.根据权利要求1所述的一种碳化钼催化剂，其特征是：由以下步骤制备：

步骤1，(n-Bu4N)3[α-PMo12O40](简称PMo12)的合成；

向Na2MoO4·2H2O和NaH2PO4·2H2O的水溶液中，加入浓盐酸，再加入四丁基溴化铵，得到黄色沉淀，然后抽滤，用蒸馏水和乙醇洗涤，并在乙腈中重结晶获得PMo12；

步骤2，PMo12@ZIF/C/DCA的合成；

将一定质量的Zn(NO3)2·6H2O和PMo12溶解在甲醇和DMF的混合溶液中，剧烈搅拌；另取

2-甲基咪唑、导电碳黑和DCA溶于甲醇和DMF的混合液中，然后将上述溶液混合，室温下搅拌

24小时；产生的黑色沉淀用DMF和水反复清洗至少5次，保证附着在ZIF表面的POM被清洗干净(通过紫外可见光谱进行验证)，然后离心、干燥得到样品。

步骤3，MoC@NC催化剂的合成；

取适量步骤2制备的PMo12@ZIF/C/DCA前驱体置于高温管式炉中，先升温并停留数小时，再继续升到指定第二温度并碳化几小时，得到黑色粉末。在0.5M H2SO4溶液中酸洗搅拌24h，除去不稳定酸物质和杂质，然后在真空干燥箱中80℃进行干燥。

3.根据权利要求2所述的一种碳化钼催化剂，其特征是：

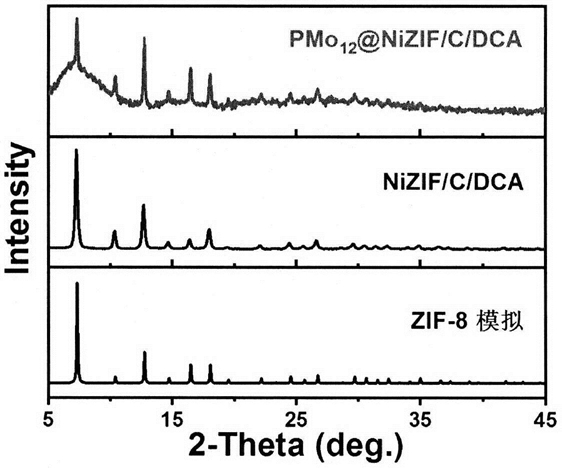

在所述的步骤2中，取一定量Zn(NO3)2·6H2O、Ni(NO3)2·6H2O和步骤1所制备的PMo12溶解在DMF和CH3OH的混合溶液中，剧烈搅拌；再另取2-甲基咪唑、DCA和C加入DMF和CH3OH的混合溶液中。然后将上述溶液充分混合并伴随这剧烈搅拌，产生黑色沉淀。用DMF和蒸馏水清洗，确保附着在复合材料表面的多酸被清洗干净，然后离心，置于80℃的真空干燥箱中干燥，最终得到PMo12@NiZIF/C/DCA。

在所述的步骤3中，称取适量制备的PMo12@NiZIF/C/DCA前驱体置于高温管式炉中，先升温并停留数小时，再继续升到指定第二温度并碳化几小时(升温速率一定)，得到黑色粉末。

在0.5M H2SO4溶液中酸洗搅拌24h，除去不稳定酸物质和杂质，然后在真空干燥箱中80℃进行干燥，最终得到MoCNi@NC催化剂。

4.根据权利要求2或3所述的一种碳化钼催化剂，其特征是：所述MoCNi@NC或MoC@NC，在

0.5M H2SO4作为电解质的条件下，在10mA/cm2电流密度时，过电位大于或等于138mV，在1M KOH作为电解质的条件下，在10mA/cm2电流密度时，过电位大于或等于136mV。

5.根据权利要求4所述的一种碳化钼催化剂，所述第二温度为700-1100℃。

6.根据权利要求5所述的一种碳化钼催化剂，所述第二温度为900℃。
