专利号: 2019105335150
申请人: 重庆工商大学
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

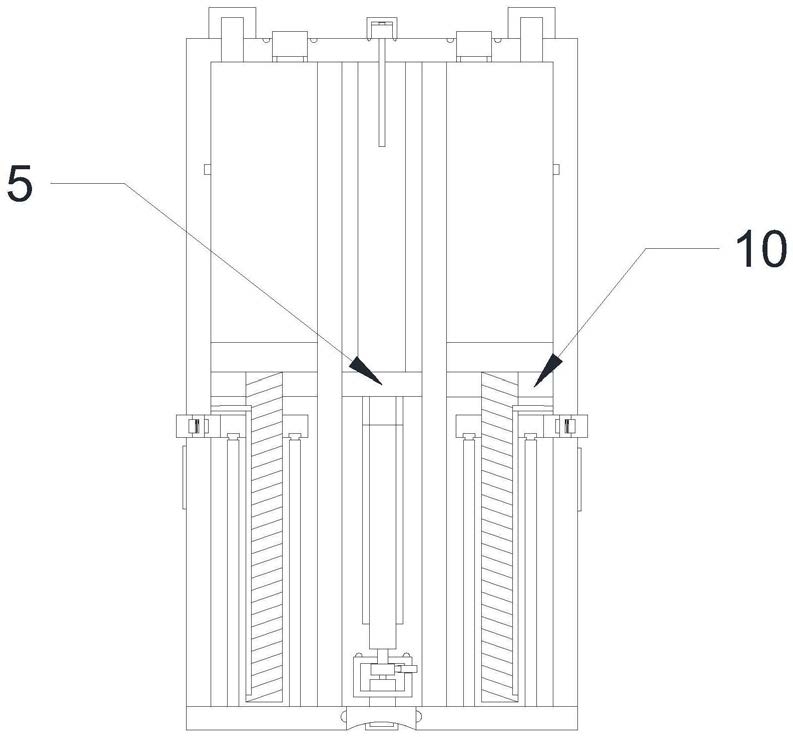

1.一种膏状化妆品包装装置,其特征在于,包括盒体,所述盒体包括外壳(1)和设于外壳(1)内的第一腔室和第二腔室,所述盒体的外侧壁设有触屏显示器(2)、第一电池箱(3)和喇叭(4),所述第一腔室位于盒体的中心,所述第二腔室的数量为四个且围绕第一腔室均匀设置;所述第一腔室内设有第一横板(5),所述第一横板(5)将第一腔室均匀分隔为降温室(6)和位于降温室(6)的下方的收纳室(7),所述降温室(6)内设有降温装置,所述收纳室(7)内设有清洗组件,所述收纳室(7)的底部的外壳(1)设有开口(8),所述开口(8)内设有塞子(9);所述第二腔室内设有第二横板(10),所述第二横板(10)将第二腔室均匀分隔为化妆品室(11)和位于化妆品室(11)的下方的机械室(12),所述化妆品室(11)的顶部设有均穿过外壳(1)的清洗口(13)和膏体出口管(14),所述清洗口(13)内设有与清洗口(13)的内壁螺纹旋接的盖塞(15),所述膏体出口管(14)的底部与化妆品室(11)的顶部的内壁齐平,所述膏体出口管(14)伸出外壳(1)的部分设有与膏体出口管(14)螺纹旋接的密封盖(16),所述化妆品室(11)的内壁嵌设有温度传感器(17);所述化妆品室(11)的底部设有活塞(18),所述活塞(18)的底部设有穿过第二横板(10)且伸入机械室(12)内的螺纹杆(19),所述螺纹杆(19)的外侧壁设有沿螺纹杆(19)的长度方向设置的固向槽(20),所述固向槽(20)内设有固定杆(21),所述固定杆(21)背离固向槽(20)的端部与机械室(12)的内壁相连;所述固定杆(21)的下方的外壳(1)设有齿轮孔和穿过齿轮孔的第一齿轮(22),所述第一齿轮(22)的中心设有穿过第一齿轮(22)的固定轴(23),所述固定轴(23)的顶部和底部均与齿轮孔的内壁相连,所述第一齿轮(22)位于机械室(12)内的一侧设有与第一齿轮(22)齿合的第二齿轮(24),所述第二齿轮(24)套设于螺纹杆(19)外且与螺纹杆(19)螺纹旋接,所述第二齿轮(24)的底部设有环形滑槽(25),所述环形滑槽(25)内设有环形滑块(26),所述环形滑块(26)的底部设有连接柱(27),所述连接柱(27)的底部设有与机械室(12)的底部相连的支撑柱(28)。

2.根据权利要求1所述的一种膏状化妆品包装装置,其特征在于,所述降温装置包括设于降温室(6)的内壁的制冷片(29),所述降温室(6)的顶部设有抽气泵(30),所述抽气泵(30)的底部设有穿过外壳(1)且伸入降温室(6)内的抽气管(31),所述抽气泵(30)的顶部设有排气管(32)。

3.根据权利要求2所述的一种膏状化妆品包装装置,其特征在于,所述降温室(6)的顶部设有罩于抽气泵(30)的外周的盖子(33),所述盖子(33)的底部设有第一卡凸(34),所述盒体设有与第一卡凸(34)卡合的第一卡槽(35)。

4.根据权利要求1所述的一种膏状化妆品包装装置,其特征在于,所述塞子(9)的底面为朝收纳室(7)凹陷的凹面,所述塞子(9)的边缘的厚度与外壳(1)的厚度相同,所述塞子(9)的底面设有拉环(36),所述拉环(36)的底部与盒体的底面齐平。

5.根据权利要求1所述的一种膏状化妆品包装装置,其特征在于,所述塞子(9)的外侧壁设有第二卡凸(37),所述开口(8)的内侧壁设有与第二卡凸(37)卡合的第二卡槽(38)。

6.根据权利要求1所述的一种膏状化妆品包装装置,其特征在于,所述清洗组件包括容纳盒和设于容纳盒外的第二电池盒(39),所述容纳盒内设有容纳腔,所述容纳腔内设有抽水泵(40),所述抽水泵(40)设有穿过容纳盒的第一水管(41),所述第一水管(41)背离抽水泵(40)的端部设有软水管(42),所述软水管(42)的外侧壁设有毛刷(43);所述抽水泵(40)背离第一水管(41)的一面设有转杆,所述转杆背离抽水泵(40)的一面设有与容纳盒的内壁相连的旋转电机(44);所述抽水泵(40)的侧壁设有位于容纳腔内的第二水管(45),所述容纳盒面向第二水管(45)的一面设有与第二水管(45)正对的穿孔,所述穿孔内设有穿过穿孔且与第二水管(45)螺纹旋接的外接管(46),所述容纳盒的外侧壁设有第三卡凸(47),所述第三卡凸(47)与第一水管(41)位于容纳盒的同侧,所述化妆品室(11)的顶部的外壳(1)设有与第三卡凸(47)卡合的第三卡槽(48)。

7.根据权利要求1所述的一种膏状化妆品包装装置,其特征在于,所述清洗口(13)的内壁的底部设有挡水刷(49)。

8.根据权利要求1所述的一种膏状化妆品包装装置,其特征在于,所述膏体出口管(14)伸出外壳(1)的部分的长度为2cm-3cm,所述膏体出口管(14)的直径为0.2cm-0.4cm。

9.根据权利要求1所述的一种膏状化妆品包装装置,其特征在于,所述固定轴(23)的侧壁设有凹槽(50),所述凹槽(50)内设有活动块(51),所述活动块(51)面向凹槽(50)的一面设有与凹槽(50)的内壁相连的弹簧(52),所述第一齿轮(22)面向固定轴(23)的一面设有卡块(53),相连的所述卡块(53)之间设有卡位(54),所述活动块(51)可卡入卡位(54)内。

10.根据权利要求1所述的一种膏状化妆品包装装置,其特征在于,所述第一齿轮(22)的下方的盒体的外侧壁设有卡袋(55)。
