专利号: 2019105357107
申请人: 中国矿业大学
专利类型:发明专利
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

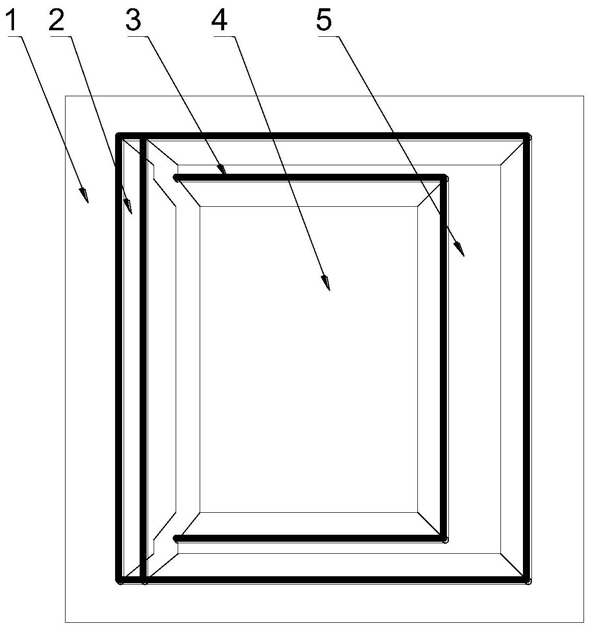

1.一种内排露天矿坑底水库分段建设方法,其特征在于,包括单水库建设、多水库分段建设以及水资源存储工序,具体步骤如下:S1:侧帮处理,即在露天矿的坑底(4)宽度施工达到150-300m左右时,在露天矿内排土场(1)最下部台阶处排弃黏土,黏土排弃厚度5-10m,形成内排土场隔离层(2),内排土场隔离层(2)形成后,露天矿内排土场(1)停止推进;

S2:侧帮处理后,采用喷浆的方式,将混凝土排至露天矿坑底(4)两侧端帮最下部台阶(3)坡面,形成端帮隔离层(6),完成端帮处理;

S3:将露天矿坑底(4)使用混凝土喷浆处理,充满并压实,进行封底,且铺设厚度为2-

5m,形成坑底隔离层(7),坑底隔离层(7)表面向两侧端帮形成坡度,坑底(4)的中间位置较高,两侧端帮附近较低;

S4:封底之后,在露天矿矿坑内开始排弃砂石(8),排弃的砂石为露天矿剥离的孔隙较大的且遇水不发生崩解的块状砂石,排弃砂石(8)的高度为露天矿端帮最下部台阶(3)的高度;

S5:在排弃砂石(8)过程中,在砂石达到端帮最下部台阶(3)的高度时,铺设土工布,形成顶板隔离层(9),顶板隔离层(9)形成后,完成盖顶工作,同时上部内排土场(1)正常进行排土;

S6:随着露天矿坑的逐渐向前推进,达到150-300m时,在内排土场(1)的端帮最下部台阶(3)上重新使用黏土,形成封库隔离层(10),单个坑底(4)水库建设完成,即实现封库,且在每个隔离层的两侧均对称布置多组水分传感器,实时监测所在位置土壤水分情况;

S7:在单个水库建设完成后,重复上述步骤,沿着露天矿的推进方向,即由内排土场(1)指向采场(5)方向,随露天矿的推进而逐步建设多个水库,形成分段水库;

S8:接着进行水资源存储工作,首先完成储水井(11)的安装,即在单水库建设过程,在露天矿两侧端帮从地表斜向下定向钻孔,埋设水管,钻孔一端位于地表,另一端位于水库顶板隔离层(9)下部;

S9:之后继续完成对取水井(12)的安装工作,即单水库建设过程,在露天矿两侧端帮从地表斜向下定向钻孔形成取水井(12),并安装抽水装置,取水井(12)一端位于露天矿地表,另一端位于坑底(4)水库坑底隔离层(7)上部,靠近端帮位置;

S10:最后进行水资源存储,即单水库建设完成后,通过储水井(11)将水资源注入坑底(4)水库,水资源存储在砂石的孔隙之间,需要用水时,通过取水井(12)将水资源抽到地表。

2.根据权利要求1所述的内排露天矿坑底水库分段建设方法,其特征在于,步骤S3中的坑底隔离层(7)可使用黏土压实替代。

3.根据权利要求1或2所述的内排露天矿坑底水库分段建设方法,其特征在于,步骤S3中的坡度设置为千分之三的倾斜度。

4.根据权利要求1或2所述的内排露天矿坑底水库分段建设方法,其特征在于,步骤S2中的端帮隔离层(6)的喷浆厚度为20-50cm。

5.根据权利要求1或2所述的内排露天矿坑底水库分段建设方法,其特征在于,步骤S5中的排弃砂石(8)过程中,可调整砂石铺设至高度高于端帮最下部台阶(3),此时对应的隔离层的高度也应该相应的增加,保证水库的封闭性。
