1.纳米磷钼杂多酸离子液体负载二氧化硅复合材料的制备方法，其特征在于，包括根据下步骤：(1)将具有不同长度碳链的含钼金属源溶于乙腈中，得到混合液，然后加入硅源，室温下搅拌后，转入反应釜进行加热反应，反应后置于恒温油浴中搅拌，溶液蒸干后再进行研磨，得到[Cnmim]3PMo12O40/SiO2粉末；

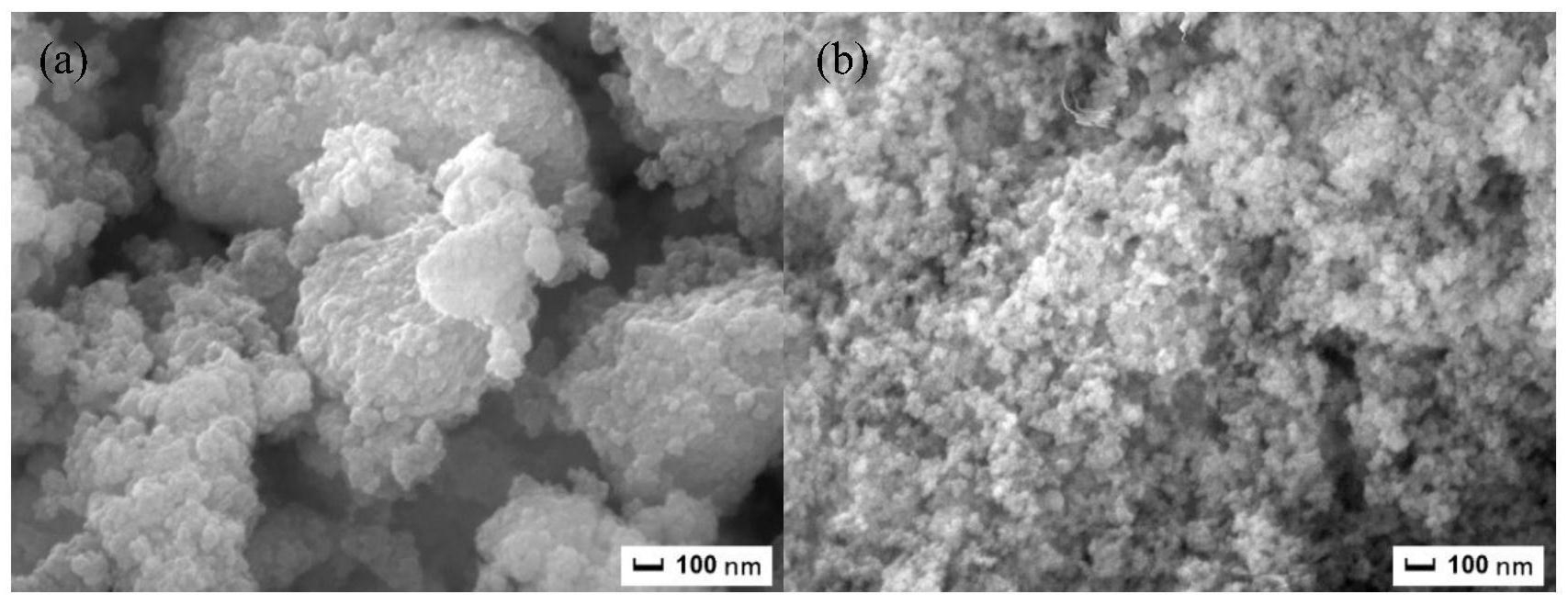

(2)将步骤(1)得到的[Cnmim]3PMo12O40/SiO2粉末与球磨罐内的小球一起球磨，得到纳米磷钼酸杂多酸离子液体负载二氧化硅复合材料，记为[Cnmim]3PMo12O40/SiO2 BM。

2.根据权利要求1所述的纳米磷钼杂多酸离子液体负载二氧化硅复合材料的制备方法，其特征在于，步骤(1)中所述不同长度碳链的含钼金属源为[Cnmim]3PMo12O40，n的取值为

4、8、12或16；所述硅源为商品级SiO2。

3.根据权利要求1所述的纳米磷钼杂多酸离子液体负载二氧化硅复合材料的制备方法，其特征在于，步骤(1)中所述混合液中含钼金属源的浓度为0.02～0.0125g/mL；所述含钼金属源与硅源的摩尔比为1:5。

4.根据权利要求1所述的纳米磷钼杂多酸离子液体负载二氧化硅复合材料的制备方法，其特征在于，步骤(1)中所述室温下搅拌的时间为10～70min。

5.根据权利要求1所述的纳米磷钼杂多酸离子液体负载二氧化硅复合材料的制备方法，其特征在于，步骤(1)中所述[Cnmim]3PMo12O40/SiO2中n的取值为4、8、12或16。

6.根据权利要求1所述的纳米磷钼杂多酸离子液体负载二氧化硅复合材料的制备方法，其特征在于，步骤(1)中所述反应釜的加热温度为100℃～130℃，时间为20～32h；所述恒温油浴的加热温度为50℃。

7.根据权利要求1所述的纳米磷钼杂多酸离子液体负载二氧化硅复合材料的制备方法，其特征在于，步骤(2)中所述球磨时的转速为100～400rpm，球磨的时间为1～4h；所述球磨时，小球与[Cnmim]3PMo12O40/SiO2粉末的体积比为4:1。

8.根据权利要求1～7任一项所述制备方法制得的纳米磷钼杂多酸离子液体负载二氧化硅复合材料应用于催化氧化脱除燃油中芳香族硫化物或脂肪族硫化物。
