专利号: 201910537261X
申请人: 陆剑
专利类型:发明专利
专利状态:授权未缴费
专利领域: 供热;炉灶;通风
更新日期:2023-12-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

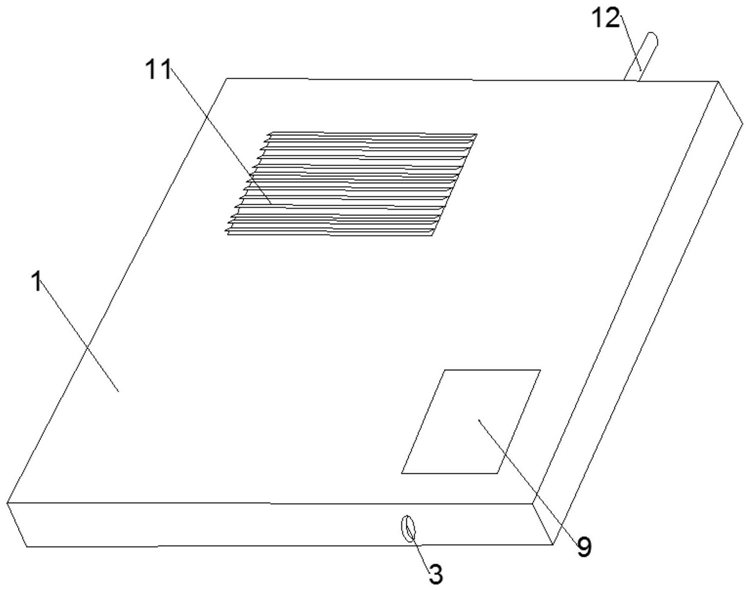

1.电冰箱配套专用的外置抽风供冷系统,所述电冰箱的冷冻室连通设有第一进气口和第一出气口,其特征在于,包括:箱体,其具有第二进气口、至少一个排气窗,其中,所述第二进气口与所述第一出气口间通过冷气进气管连通;

送风驱动装置,其设于所述箱体内,以将所述箱体内的气体通过至少一个排气窗导出。

2.如权利要求1所述的电冰箱配套专用的外置抽风供冷系统,其特征在于,还包括:进气室,其设于所述箱体内、且与所述第二进气口连通,所述进气室位于所述箱体内的一侧设有第二出气口;

冷气出气管,其一端与所述第二出气口连通,以通过所述进气室、所述第二进气口与所述冷气进气管连通,另一端位于所述箱体内;

所述进气室内位于第二进气口和第二出气口间设有金属滤网。

3.如权利要求2所述的电冰箱配套专用的外置抽风供冷系统,其特征在于,所述箱体为竖直设置的长方体形,所述排气窗为一个,设于所述箱体沿厚度方向的一侧。

4.如权利要求1所述的电冰箱配套专用的外置抽风供冷系统,其特征在于,所述箱体水平设置的长方体形,所述排气窗为沿所述箱体周向设置的四个,所述送风驱动装置为配合每个排气窗一一对应设置的四个排气扇。

5.如权利要求2所述的电冰箱配套专用的外置抽风供冷系统,其特征在于,所述进气室内设有紫外线杀菌灯,所述紫外线杀菌灯与第二出气口位于所述金属滤网同侧。

6.如权利要求2所述的电冰箱配套专用的外置抽风供冷系统,其特征在于,所述冷气出气管位于所述箱体内,还包括:支撑板,其固设于所述箱体内,且贯穿设有与所述冷气出气管外周相适配的通孔,所述冷气出气管穿设于所述支撑板上。

7.如权利要求3所述的电冰箱配套专用的外置抽风供冷系统,其特征在于,所述冷气出气管位于所述箱体内的一端具有三个支气管,三个支气管竖直向下设置、且呈一字型排列,三个支气管沿远离所述第二出气口方向依次定义为左气管、中气管、右气管;

还包括:

干燥瓶,其设于所述箱体底面,所述干燥瓶顶面贯穿具有第一穿孔、一体成型连通具有干燥出气管,其中,所述干燥瓶内装设有干燥剂,贯穿所述第一穿孔插设干燥进气管,所述干燥进气管底端高度高于所述干燥剂顶面高度;

增湿瓶,其设于所述箱体底面,所述增湿瓶顶面贯穿具有第二穿孔、一体成型连通具有增湿出气管,其中,所述增湿瓶内装设有水,贯穿所述第二穿孔插设增湿进气管,所述增湿进气管底端高度低于所述增湿瓶内水面高度;

两组阀件,每组阀件包括依次连接的第一球阀、第二球阀、第三球阀和操作机构,其中,第一球阀、第二球阀和第三球阀均包括:阀体,其沿水平中心轴线贯穿设有供介质传输的通道,所述阀体位于其通道的两端设置第一法兰;

球体,其设于所述阀体内,所述球体沿与所述阀体水平中心轴线共平面的中心轴线贯穿设有供介质传输的通道;

两个密封座,两个密封座分设于所述球体和所述阀体间的转动连接处,以密封所述球体和所述阀体间的转动连接处;

其中,所述第一球阀的球体与所述第二球阀相对的一侧、所述第二球阀的球体分别与第一球阀、第三球阀相对的两侧、所述第三球阀的球体与第二球阀相对的一侧及与该侧相对的一侧均同轴固接有一连接轴,任意相邻两连接轴同轴固接,当所述第一球阀关闭时,所述第二球阀和所述第三球阀开启至最大;

所述中气管端面、所述右气管端面、所述干燥进气管顶端、所述干燥出气管顶端均连接第二法兰,其中一组阀件的第一球阀顶端与所述中气管法兰连接,第二球阀顶端与所述右气管法兰连接、底端与所述干燥进气管法兰连接,第三球阀底端与所述干燥出气管法兰连接,其中一组阀件的第三球阀远离对应第二球阀一侧的连接轴可旋转穿过所述箱体侧壁,穿出端与对应的操作机构连接;

所述左气管端面、所述增湿进气管顶端、所述增湿出气管顶端均连接第三法兰,另一组阀件的第一球阀顶端与其中一组阀件的第一球阀底端法兰连接,第二球阀顶端与所述左气管法兰连接、底端与所述增湿进气管法兰连接,第三球阀底端与所述增湿出气管法兰连接,另一组阀件的第三球阀远离对应第二球阀一侧的连接轴可旋转穿过所述箱体侧壁,穿出端与对应的操作机构连接。

8.如权利要求7所述的电冰箱配套专用的外置抽风供冷系统,其特征在于,所述箱体底部位设置支撑网,所述支撑网与所述箱体底面间倾斜卡设隔板形成排水口,其中,所述干燥瓶和所述增湿瓶设于所述支撑网上。

9.如权利要求7所述的电冰箱配套专用的外置抽风供冷系统,其特征在于,还包括:空气质量传感器,其位于所述箱体内,且所述空气质量传感器的探头位于冷气出气管内,用于获取所述冷气出气管内空气的湿度、温度、及流速信息;

控制终端,其包括与所述空气质量传感器连接的控制服务器、与所述控制服务器连接的显示屏,其中,所述控制服务器用于接收湿度、温度、及流速信息,并控制在所述显示屏上显示湿度、温度、及流速信息。

10.如权利要求9所述的电冰箱配套专用的外置抽风供冷系统,其特征在于,控制终端还包括RFID标签、与控制服务器连接的输入模块和RFID识别器,其中,RFID标签内设有标签信息,标签信息包括用户姓名、身份证号、电话号码,输入模块用于输入开启指令或关闭指令,控制服务器接收开启指令或关闭指令并向RFID识别器发送读取指令,RFID识别器用于按照控制服务器的读取指令读取RFID标签的标签信息,并发送至控制服务器;

还包括:

无线通讯模块;

管理终端,其包括:

存储模块,其内存储全部用户的用户信息,用户信息包括用户姓名、身份证号、电话号码;

比对模块,其与存储模块连接并通过无线通讯模块与控制服务器连接,用于接收控制服务器发送的标签信息并与存储模块内的用户信息进行比对,形成比对结果;

反馈模块,其与比对模块连接并通过无线通讯模块与控制服务器连接,用于向控制服务器反馈结果为正的比对结果,其中,控制服务器根据接收的比对结果开启或关闭送风驱动装置;

计费模块,其与反馈模块连接,当输入模块输入开启指令,且反馈结果为正时,开始计费,当输入模块输入关闭指令,且反馈结果为正时,停止计费。
