专利号: 2019105411718
申请人: 嘉兴学院
专利类型:发明专利
专利状态:已下证
专利领域: 液力机械或液力发动机;风力、弹力或重力发动机;其他类目中不包括的产生机械动力或反推力的发动机
更新日期:2024-05-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

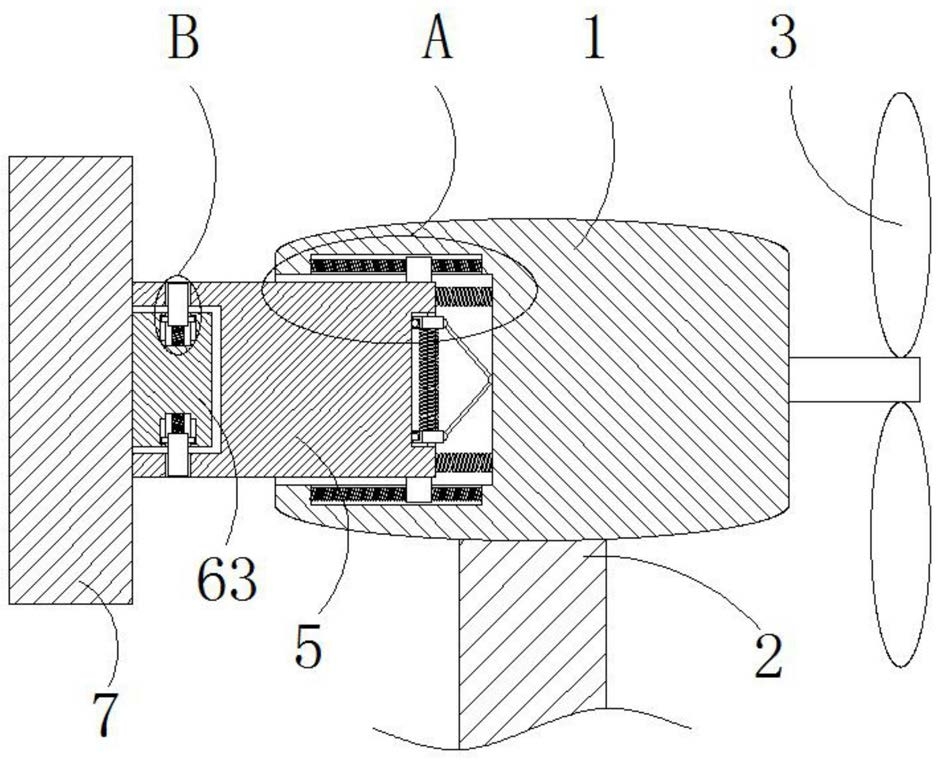

1.一种风力发电机组偏航装置,包括机头(1),其特征在于:所述机头(1)的底部安装有支撑杆(2),所述机头(1)的一侧竖直侧壁上对称安装有扇叶(3),所述机头(1)远离扇叶(3)的侧壁上通过缓冲机构(4)安装有舵板(5),所述舵板(5)远离扇叶(3)的一端通过连接机构(6)连接有舵叶(7);

所述缓冲机构(4)包括缓冲槽(41)、第一弹簧(46)、T型滑槽(43)、两根第一拉簧(42)、两块T型滑块(44)、两根连杆(45),所述缓冲槽(41)开设在机头(1)远离扇叶(3)的侧壁上,所述舵板(5)位于缓冲槽(41)内,两根所述第一拉簧(42)对称固定连接在缓冲槽(41)的槽底上,两根所述第一拉簧(42)的另一端与舵板(5)固定连接,所述T型滑槽(43)开设在两根第一拉簧(42)之间舵板(5)远离舵叶(7)的侧壁上,两块所述T型滑块(44)对称滑动连接在T型滑槽(43)内,所述T型滑块(44)远离T型滑槽(43)槽底的一端穿过T型滑槽(43)的槽口并向外延伸,所述连杆(45)铰接在T型滑块(44)远离T型滑槽(43)槽底的一端,两根所述连杆(45)远离T型滑块的一端均与缓冲槽(41)的槽底铰接,所述第一弹簧(46)固定连接在两块T型滑块(44)之间。

2.根据权利要求1所述的一种风力发电机组偏航装置,其特征在于:所述连接机构(6)包括连接槽(61)、连接块(63)、两个卡孔(62)、两个卡槽(64)、两根第二弹簧(65)和两根卡杆(66),所述连接槽(61)开设在舵板(5)靠近舵叶(7)的侧壁上,两个所述卡孔(62)对称开设在连接槽(61)的相对槽壁上,所述连接块(63)插设在连接槽(61)内,所述连接块(63)远离连接槽(61)槽底的一端穿过连接槽(61)的槽口并向外延伸,且与舵叶(7)固定连接,两个所述卡槽(64)对称开设在连接块(63)与卡孔(62)相对应的相背侧壁上,所述第二弹簧(65)固定连接在卡槽(64)的槽底上,所述第二弹簧(65)的另一端与卡杆(66)固定连接,所述卡杆(66)远离第二弹簧(65)的一端穿过卡槽(64)的槽口并向对应的卡孔(62)内延伸。

3.根据权利要求1所述的一种风力发电机组偏航装置,其特征在于:所述缓冲槽(41)的相对槽壁上对称开设有第一滑槽(8),所述第一滑槽(8)内滑动连接有第一滑块(9),两块所述第一滑块(9)相向的一端均穿过对应第一滑槽(8)的槽口并向外延伸,且均与舵板(5)固定连接。

4.根据权利要求2所述的一种风力发电机组偏航装置,其特征在于:所述卡槽(64)的相对槽壁上对称开设有第二滑槽(10),所述第二滑槽(10)内滑动连接有第二滑块(11),两块所述第二滑块(11)相向的一端均穿过对应第二滑槽(10)的槽口并向外延伸,且均与卡杆(66)固定连接。

5.根据权利要求1所述的一种风力发电机组偏航装置,其特征在于:所述T型滑块(44)靠近T型滑槽(43)槽底的一端开设有滚珠槽(12),所述滚珠槽(12)内滚动连接有滚珠(13),所述滚珠(13)远离滚珠槽(12)槽底的一端穿过滚珠槽(12)的槽口并向外延伸,且与T型滑槽(43)的槽底滚动连接。

6.根据权利要求3所述的一种风力发电机组偏航装置,其特征在于:所述第一滑块(9)靠近舵叶(7)的一端固定连接有第三弹簧(14),所述第三弹簧(14)远离第一滑块(9)的一端与第一滑槽(8)的对应槽壁固定连接,所述第一滑块(9)远离舵叶(7)的一端固定连接有第二拉簧(15),所述第二拉簧(15)远离第一滑块(9)的一端与第一滑槽(8)的对应槽壁固定连接。

7.根据权利要求1所述的一种风力发电机组偏航装置,其特征在于:所述机头(1)、扇叶(3)、支撑杆(2)、舵板(5)和舵叶(7)上均涂有防锈漆。
