专利号: 2019105427538
申请人: 浙江海洋大学
专利类型:发明专利
专利状态:已下证
专利领域: 船舶或其他水上船只;与船有关的设备
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

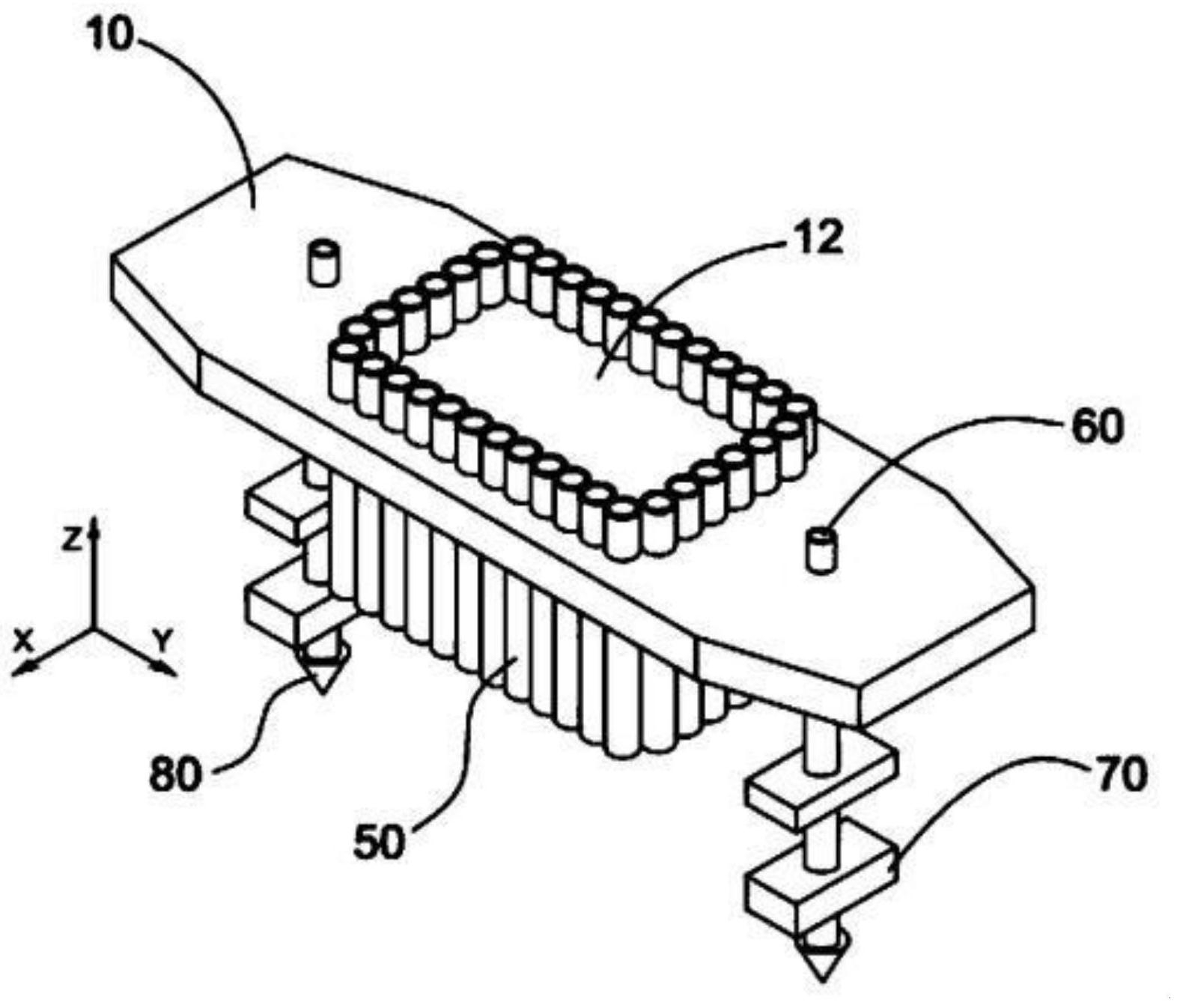

1.跨海桥梁墩柱及承台的水下施工装置,包括:浮体(10),所述浮体(10)上装载有围堰组件(50),其特征在于:还包括:用于限制浮体(10)移动范围的定位组件,所述定位组件包括:配重件(80),所述配重件(80)通过刚性管件(60)与浮体(10)连接,其中,所述刚性管件(60)可相对于浮体(10)上下移动,所述浮体(10)底部的刚性管件(60)上至少连接有两个可改变体积大小的形变件(70),所述形变件(70)中部具有内腔,位于内腔的刚性管件(60)表面设有开孔。

2.根据权利要求1所述的跨海桥梁墩柱及承台的水下施工装置,其特征在于:所述围堰组件(50)由若干金属管体呈多边形排布而成,所述围堰组件(50)内侧放置护筒(40),所述护筒(40)内放置钢筋笼(30),所述钢筋笼(30)外部套接由紧固组件(20)。

3.根据权利要求2所述的跨海桥梁墩柱及承台的水下施工装置,其特征在于:所述钢筋笼(30)直径小于所述护筒(40)内径,所述紧固组件(20)沿Z轴方向排列紧固于钢筋笼(30)外侧,所述紧固组件(20)外径小于护筒(40)内径。

4.根据权利要求2所述的跨海桥梁墩柱及承台的水下施工装置,其特征在于:所述紧固组件(20)包括:紧固环(21)和柔性环(22),所述紧固环(21)和柔性环(22)同轴设置,相互之间交叉排布并粘接。

5.根据权利要求4所述的跨海桥梁墩柱及承台的水下施工装置,其特征在于:所述紧固环(21)直径介于钢筋笼(30)外径与护筒(40)内径之间,所述紧固环(21)环面均布第一通孔(211);

所述柔性环(22)紧密贴合于钢筋笼(30),所述柔性环(22)内环壁上具有一外凸的凸环面(222),所述柔性环(22)内环面具有与凸环(222)对应的凹环面。

6.根据权利要求1所述的跨海桥梁墩柱及承台的水下施工装置,其特征在于:所述围堰组件(50)呈竖直状态卡接于浮体(10)上,所述围堰组件(50)设于浮体(10)上方的体积均小于其总体积的1/3。

7.根据权利要求1所述的跨海桥梁墩柱及承台的水下施工装置,其特征在于:所述刚性管件(60)为管状体,其内部具有一与配重件(80)表面连接的内管(81),所述内管(81)底部侧方具有开口。

8.根据权利要求1所述的跨海桥梁墩柱及承台的水下施工装置,其特征在于:所述水下施工装置还包括测量组件(90),所述测量组件(90)包括放置于浮体(10)上的收卷电机(91),所述收卷电机(91)收卷端连接有带刻度的绳体(92),所述绳体(92)端部连接有可放入护筒(40)内的触力传感器(94),所述浮体(10)上具有用于拍摄绳体(92)收卷长度的拍摄器(93)。

9.一种如权利要求1-8任一权利要求所述的跨海桥梁墩柱及承台的水下施工装置施工方法:定位组件将浮体(10)定位于施工范围内,取消浮体(10)与围堰组件(50)的卡接关系,安装围堰组件(50),排出围堰组件(50)内侧水体;

利用全站仪放样,定出桩位中心,并打出定位桩,护筒(40)埋设于定位桩外部,护筒(40)顶部高于水面;

将紧固组件(20)紧固于钢筋笼(30)外部后,将钢筋笼(30)放入护筒(40)内,灌注水下混凝土;

对围堰组件(50)内侧灌注混凝土,建造桩基。

10.根据权利要求9所述的跨海桥梁墩柱及承台的水下施工装置施工方法,其特征在于:所述护筒(40)埋设于定位桩外部后采用测量组件(90)测量钢筋笼(30)的放置深度。
