1.一种柔性锂电负极材料Cr2O3-CC的制备方法，其特征在于：

一、将Cr(NO3)3·9H2O和CH4N2O溶于蒸馏水中，得到混合溶液，然后加入亲水CC，最后转移到聚四氟乙烯作为内衬的高压反应釜中，进行水热反应，反应结束后自然冷却，取出CC，经过蒸馏水和乙醇洗涤、干燥，得到前驱体CrOOH-CC；

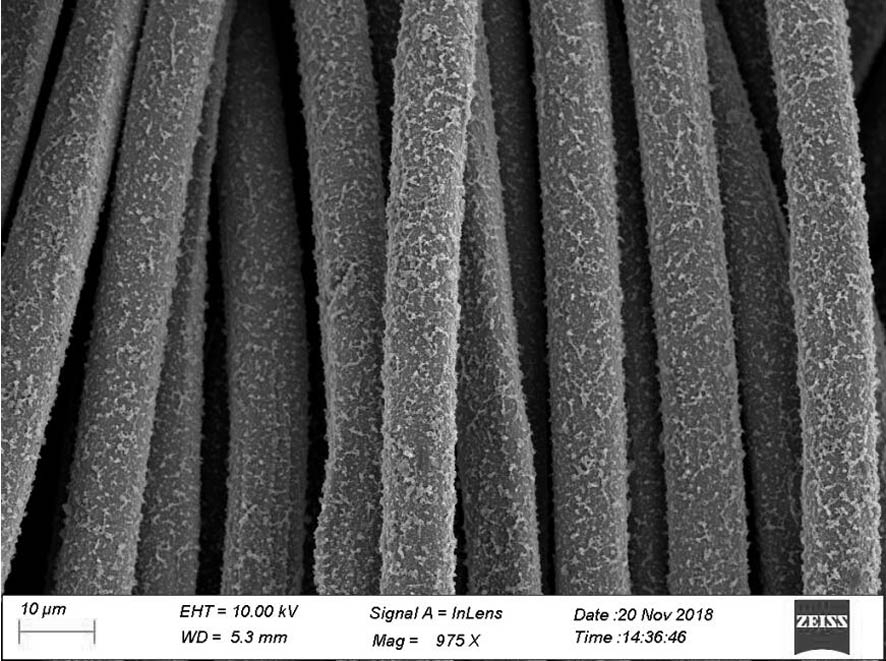

二、将前驱体CrOOH-CC置于马弗炉中，在空气气氛下控制温度为500-900℃进行煅烧，即得到柔性锂电负极材料Cr2O3-CC。

2.如权利要求1所述一种柔性锂电负极材料Cr2O3-CC的制备方法，其特征在于：所述步骤一中Cr(NO3)3·9H2O和CH4N2O的加入质量比为10:1。

3.如权利要求1所述一种柔性锂电负极材料Cr2O3-CC的制备方法，其特征在于：所述步骤一中混合溶液的固液质量比为1:1-10:1。

4.如权利要求1所述一种柔性锂电负极材料Cr2O3-CC的制备方法，其特征在于：所述步骤一中水热反应的条件为：120-180℃恒温反应6-24h。

5.如权利要求1所述一种柔性锂电负极材料Cr2O3-CC的制备方法，其特征在于：所述步骤一中干燥的温度控制在80-120℃。

6.如权利要求1所述一种柔性锂电负极材料Cr2O3-CC的制备方法，其特征在于：所述步骤一的具体方法为：按质量比1:1取Cr(NO3)3·9H2O和CH4N2O溶于蒸馏水中，得到固液比为5:

1的混合溶液，然后加入亲水CC，最后转移到聚四氟乙烯作为内衬的高压反应釜中，在180℃恒温条件下进行水热反应，反应结束后自然冷却，取出CC，经过蒸馏水和乙醇洗涤，并在80℃温度下进行干燥，得到前驱体CrOOH-CC。

7.如权利要求1所述一种柔性锂电负极材料Cr2O3-CC的制备方法，其特征在于：所述步骤二中的煅烧温度为500℃，煅烧时间为3h。
