1.锂皂石-罗丹明杂化荧光材料，其特征在于，该杂化材料由合成锂皂石与罗丹明染料混合研磨后加热，使罗丹明染料分子进入锂皂石片层结构中，形成分子匹配效应，得到锂皂石-罗丹明杂化荧光材料；

所述罗丹明染料为B类罗丹明染料，其化学结构式为。

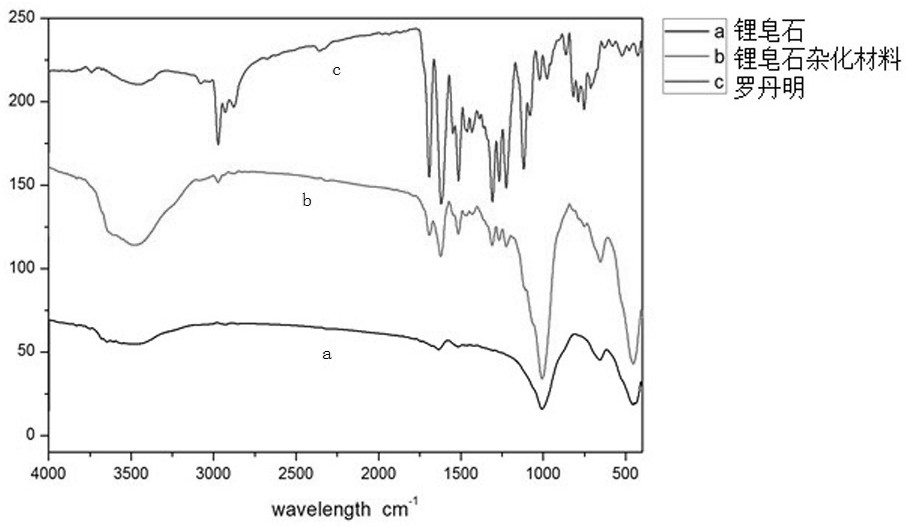

2.锂皂石-罗丹明杂化荧光材料的制备方法，其特征在于，包括如下步骤：研磨：取合成锂皂石与罗丹明染料混合均匀，研磨样品直至颜色浅红；

烘焙：取研磨好的混合样品，置于真空干燥箱中烘焙得锂皂石-罗丹明杂化荧光材料。

3.根据权利要求2所述的锂皂石-罗丹明杂化荧光材料的制备方法，其特征在于：所述研磨的时间为5min 15min。

~

4.根据权利要求2所述的锂皂石-罗丹明杂化荧光材料的制备方法，其特征在于：所述烘焙的温度为100℃ 140℃，所述烘焙的时间为10h 15h。

~ ~

5.根据权利要求2所述的锂皂石-罗丹明杂化荧光材料的制备方法，其特征在于：所述锂皂石与罗丹明染料的质量比为3 8:1。

~

6.锂皂石-罗丹明杂化荧光材料的应用，其特征在于，该杂化荧光材料用于Cu2+的检测。
