专利号: 2019105446280
申请人: 合肥流明新能源科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-08-09
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

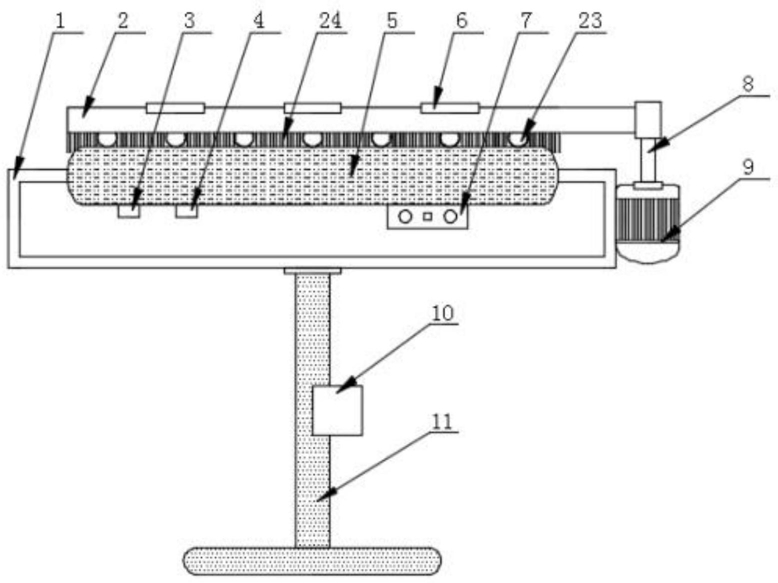

1.一种输出平稳的高效光伏电池组件,包括支撑架(1)、连接柱(2)、光照传感器(3)、温度传感器(4)、光伏电池板(5)、凸透镜片(6)、监测器(7)、转轴(8)、电动马达(9)、接线盒(10)、底座(11)、透光布(12)、吸水除尘装置(13)、扭力弹簧(14)、固定套筒(15)、连接筋(16)、辊轴(17)、固定柱(18)和吸水耐磨网(19),其特征在于,所述底座(11)的一侧通过螺栓固定有接线盒(10),所述底座(11)的顶部通过焊接固定有支撑架(1),所述支撑架(1)的顶部中心处通过螺栓固定有光伏电池板(5),所述光伏电池板(5)的一侧依次设置有光照传感器(3)、温度传感器(4)和监测器(7);

所述光伏电池板(5)的一侧共安装有两个固定套筒(15),所述固定套筒(15)为对应设置且位于光伏电池板(5)的拐角处,所述辊轴(17)依次穿过两个固定套筒(15)且为轴承活动连接,所述辊轴(17)的外部通过粘接固定有吸水耐磨网(19),所述辊轴(17)的外端与固定套筒(15)的一侧间设置有扭力弹簧(14)且为点焊固定;

所述支撑架(1)的一侧通过螺栓固定有电动马达(9),所述电动马达(9)的顶部通过联轴器活动连接有转轴(8),所述转轴(8)的一端通过焊接固定有连接柱(2),所述电动马达(9)的一侧通过焊接固定有固定柱(18),且固定柱(18)与连接柱(2)之间设置有透光布(12),且透光布(12)与光伏电池板(5)相平行,所述透光布(12)上均匀嵌入有凸透镜片(6),所述透光布(12)靠近光伏电池板(5)的一侧均匀分布有连接筋(16),所述连接筋(16)的底部安装有吸水除尘装置(13),所述光照传感器(3)、温度传感器(4)、监测器(7)和电动马达(9)均与外部电源电性连接;

所述吸水除尘装置(13)由立柱(20)、充气气囊(21)、S型气流通道(22)、吸水海绵球(23)、毛刷条(24)和固定块(25)组成,所述固定块(25)的底部均匀嵌入有吸水海绵球(23)和毛刷条(24),且吸水海绵球(23)和毛刷条(24)为间隔设置,所述固定块(25)的顶部通过粘接固定有充气气囊(21),所述固定块(25)的内部均匀开设有S型气流通道(22),所述充气气囊(21)的顶部均匀分布有立柱(20)并与连接筋(16)相固定;

所述监测器(7)的内部设置有数据采集模块、数据分析模块、控制单元和动作执行模块;

所述数据采集模块用于采集实时的监测数据信息,且监测数据信息由光照传感器(3)采集的环境光照度数据和温度传感器(4)采集的光伏电池板(5)上的温度数据组成,并将其传输至数据分析模块;

所述数据分析模块在接收到实时的监测数据信息时,即对其进行动作分析操作,具体步骤如下:

S1:先实时获取到监测数据信息中的光伏电池板(5)上的温度数据,并将各时间段内的光伏电池板(5)上的最大温度数据和最小温度数据分别标定为Ximax和Ximin,i=1...n;

S2:依据公式Ai=Ximax-Ximin,i=1...n,来求得各时间段内的光伏电池板(5)上的温差值,并将其与预设值a相比较,当Ai小于等于预设值a时,生成保持动作信号来经由控制单元传输至动作执行模块,当Ai大于预设值a时,生成二次判别信号;

S3:当数据分析模块拾取到二次判别信号时,再来实时获取环境光照度数据,并将各时间段内每秒的环境光照度数据标定为Yij,i=1...n,j=1...m;

S4:依据公式 来求得各时间段内的环境光照度均值,而Bi与

Ai在各时间段上相对应,并将其与预设范围b相比较,当Bi小于等于预设范围b时,生成聚集动作信号,当Bi大于预设范围b时,生成分散动作信号,并一同经由控制单元传输至动作执行模块;

其中,各时间段标定为每两个小时的时间;

所述动作执行模块在接收到保持动作信号、聚集动作信号和分散动作信号时,即开始进行动作控制操作,具体方式如下:

D1:当接收到保持动作信号时,动作执行模块不控制任何部件工作;

D2:当接收到聚集动作信号时,动作执行模块控制电动马达(9)工作,进而由转轴(8)、连接柱(2)来带动透光布(12)逐渐铺开至指定位置处,以使透光布(12)上均匀嵌入的凸透镜片(6)位于光伏电池板(5)的正上方,且在该过程中,可依据吸水海绵球(23)和毛刷条(24)来清除光伏电池板(5)表面残留的脏污或水份,并在吸水海绵球(23)和毛刷条(24)与光伏电池板(5)逐步接触时,充气气囊(21)也将被逐渐挤压,并经S型气流通道(22)将内部空间中的气体吹至吸水海绵球(23)上,来吹干其表面残留的污渍;还可依据吸水海绵球(23)和毛刷条(24)与吸水耐磨网(19)间的相对运动,来进一步清除其表面吸收的水份或残留的污渍,并由扭力弹簧(14)的回复力作用来限制相对运动幅度,以完成动作控制操作;

D3:当接收到分散动作信号时,动作执行模块控制电动马达(9)工作,进而由转轴(8)、连接柱(2)来带动透光布(12)逐渐收回至指定位置处,以使位于光伏电池板(5)正上方的凸透镜片(6)移开,且在该过程中,可依据吸水海绵球(23)和毛刷条(24)来清除光伏电池板(5)表面残留的脏污或水份,并在吸水海绵球(23)和毛刷条(24)与光伏电池板(5)逐步远离时,充气气囊(21)也将吸气回至原状,并经S型气流通道(22)将吸水海绵球(23)表面吸收的水份引入其内部空间;还可依据吸水海绵球(23)和毛刷条(24)与吸水耐磨网(19)间的相对运动,来进一步清除其表面吸收的水份或残留的污渍,并由扭力弹簧(14)的回复力作用来限制相对运动幅度,以完成动作控制操作。

2.根据权利要求1所述的一种输出平稳的高效光伏电池组件,其特征在于,所述吸水海绵球(23)和毛刷条(24)在竖直方向上与光伏电池板(5)相重合,且重合处的长度为一厘米。

3.根据权利要求1所述的一种输出平稳的高效光伏电池组件,其特征在于,所述S型气流通道(22)为中间段宽、两出口段窄的形状,且S型气流通道(22)的两出口段分别与吸水海绵球(23)的嵌入处和充气气囊(21)的内部空间处相连通。

4.根据权利要求1所述的一种输出平稳的高效光伏电池组件,其特征在于,所述辊轴(17)在水平方向上与光伏电池板(5)平行,且在竖直方向上比光伏电池板(5)高两厘米。
