专利号: 2019105455415
申请人: 广州赢帝工业设计有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 手动工具;轻便机动工具;手动器械的手柄;车间设备;机械手
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

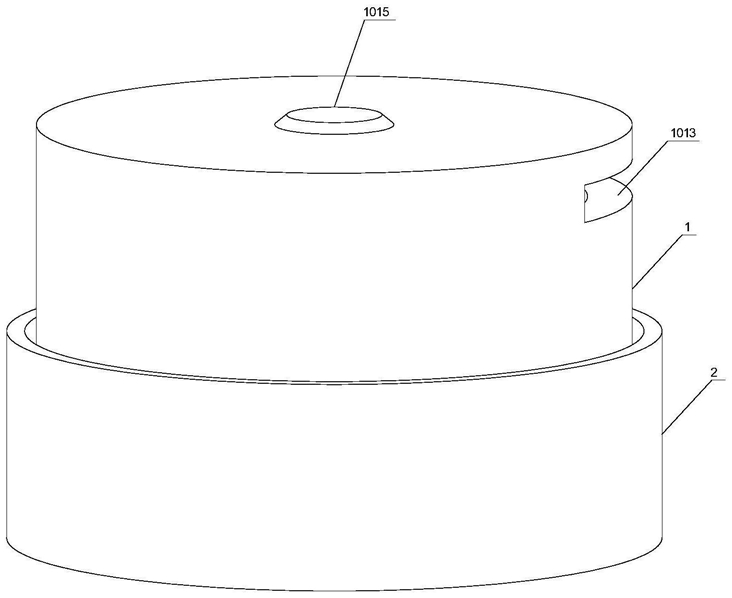

1.一种防滑丝的自适应螺丝型号的五金螺丝刀,其特征在于:包括用于拆装螺丝的自适应机构(1)和螺丝长度补偿机构(2),所述螺丝长度补偿机构(2)设置在自适应机构(1)的底部;

自适应机构(1)包括用于快速定位的挤压套(101)、限位环(102)、拆装圆盘(103)、中心挤压柱(104)和填补机构(105),所述限位环(102)的侧边与挤压套(101)内壁的中部固定焊接,所述拆装圆盘(103)活动卡接在限位环(102)的内腔,所述中心挤压柱(104)的顶部与拆装圆盘(103)底部的中部固定焊接,所述填补机构(105)等距离安装在拆装圆盘(103)的底部;

所述螺丝长度补偿机构(2)包括补偿槽(201)、承受套(202)和补偿弹簧(203),所述补偿槽(201)开设在挤压套(101)底部的中部,所述承受套(202)的内壁活动卡接在补偿槽(201)的内腔,所述补偿弹簧(203)的顶部与底部分别与补偿槽(201)的内壁以及承受套(202)内壁的顶部固定焊接。

2.根据权利要求1所述的一种防滑丝的自适应螺丝型号的五金螺丝刀,其特征在于:所述挤压套(101)内腔的顶部通过加水固定粘接有蓄电池(1011),所述挤压套(101)内腔的中部安装有驱动马达(1012),所述挤压套(101)右侧的顶部开设有充电口(1013),所述充电口(1013)的内壁等距离设置有导线槽(1014),所述挤压套(101)的顶部设置有启停开关(1015)。

3.根据权利要求1所述的一种防滑丝的自适应螺丝型号的五金螺丝刀,其特征在于:所述填补机构(105)包括若干个独立套筒(1051)、填补芯(1052)和强力弹簧(1053),所述独立套筒(1051)的顶部与拆装圆盘(103)的底部固定焊接,所述填补芯(1052)的顶部活动卡接在独立套筒(1051)的内腔,所述强力弹簧(1053)的顶部与底部分别与独立套筒(1051)的内壁以及填补芯(1052)的外壁固定焊接。

4.根据权利要求2所述的一种防滑丝的自适应螺丝型号的五金螺丝刀,其特征在于:所述蓄电池(1011)的输出端通过电源线与驱动马达(1012)的输入端电连接,所述启停开关(1015)通过电源线与驱动马达(1012)的控制开关电连接,所述驱动马达(1012)的输出轴与拆装圆盘(103)顶部的中部固定连接。

5.根据权利要求3所述的一种防滑丝的自适应螺丝型号的五金螺丝刀,其特征在于:所述填补芯(1052)的底部为尖刺状,所述独立套筒(1051)的外壁之间是处于相切状态,所述填补芯(1052)之间的间距控制在0.5-1mm。
