专利号: 2019105456174
申请人: 安徽合宇天成建设工程有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 燃烧设备;燃烧方法
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

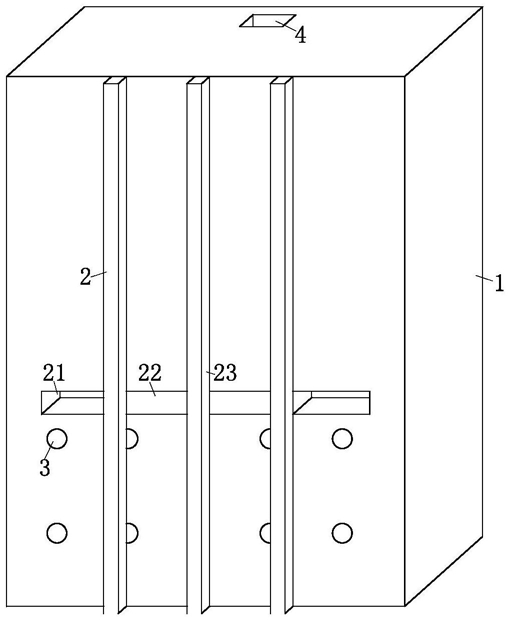

1.一种隔热耐火砖,其特征在于:包括本体(1)、刮灰结构(2)、吹灰结构(3)和固定结构(4),用于在大风环境下搭建较矮出烟管道的所述本体(1)的内部连接有用于对所述本体(1)进行刮灰处理的所述刮灰结构(2);所述本体(1)的内部连接有用于对所述刮灰结构(2)和烟道内部进行吹气的所述吹灰结构(3),所述本体(1)的内部连接有用于对上下两个所述本体(1)进行连接固定的所述固定结构(4)。

2.根据权利要求1所述的一种隔热耐火砖,其特征在于:所述刮灰结构(2)包括滑槽(21)、滑板(22)、刮灰板(23)、转轴(24)、叶片(25)、转盘(26)、转动板(27)和固定柱(28),所述转轴(24)转动连接于所述本体(1),所述转轴(24)的外部固定有所述叶片(25),且所述叶片(25)设有四个,四个所述叶片(25)呈环形阵列分布,所述转轴(24)背离所述叶片(25)的一端固定所述转盘(26),且所述转盘(26)与所述本体(1)转动连接,所述转盘(26)背离所述转轴(24)的一端呈垂直关系固定圆柱体结构的所述固定柱(28),所述本体(1)的内部转动连接有所述转动板(27),且所述转动板(27)与所述固定柱(28)滑动连接,所述本体(1)上设有矩形的所述滑槽(21),所述本体(1)的内部设有所述滑板(22),且所述滑板(22)通过所述滑槽(21)与所述本体(1)滑动连接,且所述转动板(27)和所述滑板(22)啮合连接。

3.根据权利要求2所述的一种隔热耐火砖,其特征在于:所述吹灰结构(3)包括挤压杆(31)、滑板(32)、主流道(34)、分流道(35)、出气孔(36)和第一弹簧(37),圆柱体结构的所述挤压杆(31)固定于所述转轴(24)的外部,且所述挤压杆(31)背离所述转轴(24)的一端为弧形结构,所述本体(1)的内部滑动连接有所述滑板(22),所述滑板(22)和所述本体(1)之间连接有所述气囊(33),所述滑板(22)和所述本体(1)之间连接有所述第一弹簧(37),且所述气囊(33)和所述第一弹簧(37)互不抵触,所述本体(1)的内部设有所述主流道(34),且所述主流道(34)和所述气囊(33)的内部相通,所述本体(1)的内部设有两个呈平行关系的所述分流道(35),且两个所述分流道(35)均与所述主流道(34)相通,所述本体(1)的内部设有多个所述出气孔(36),且多个所述出气孔(36)分为两组,两组所述出气孔(36)呈平行关系设置,且两组所述出气孔(36)分别与两个所述分流道(35)相通。

4.根据权利要求3所述的一种隔热耐火砖,其特征在于:所述固定结构(4)包括限位块(41)、第二弹簧(42)、活塞(43)、插杆(44)、气道(45)、限位槽(46)和插槽(47),长方体结构的所述限位块(41)固定于所述本体(1)的底端,所述限位槽(46)设于所述本体(1)背离所述限位块(41)的一端,且所述限位槽(46)的内部四边边长均大于所述限位块(41)的外部四边边长,所述限位块(41)的内部滑动连接有所述活塞(43),所述活塞(43)和所述限位块(41)之间连接有所述第二弹簧(42),所述活塞(43)和所述第二弹簧(42)之间连接有所述插杆(44),且所述插杆(44)背离所述活塞(43)的一端为圆台状结构,所述本体(1)和所述限位块(41)的内部设有“凹”形的所述气道(45),且所述气道(45)和所述分流道(35)相通,所述本体(1)的内部设有所述插槽(47),且所述插槽(47)与所述限位槽(46)的内部相通,所述插槽(47)的内部直径大于所述插杆(44)的外部最大直径。
