专利号: 2019105458042
申请人: 张茜
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

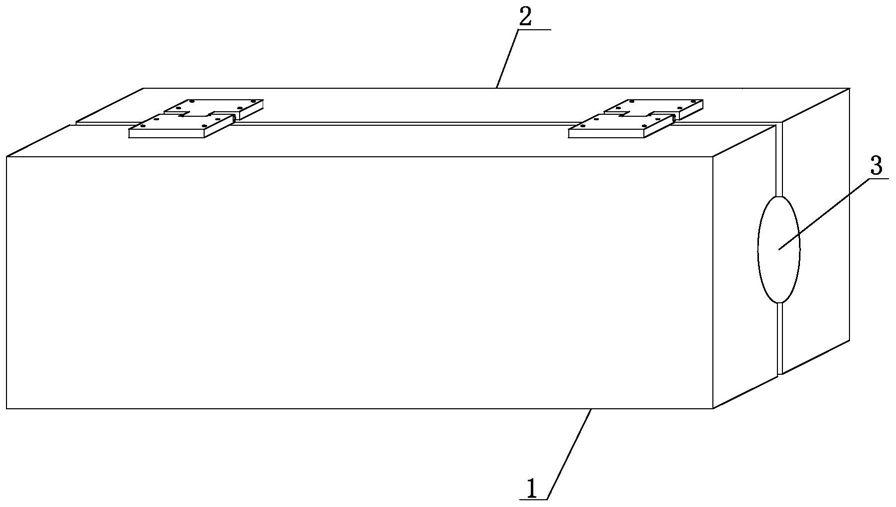

1.一种瓶身多点平衡夹固的红酒包装盒,其特征在于:包括前置盒(1)、后置盒(2)、瓶颈槽(3)、瓶身槽(4)和酒瓶夹固机构(5),所述后置盒(2)通过合页与前置盒(1)的背面固定连接,所述瓶颈槽(3)分别开设在前置盒(1)背面的右侧和后置盒(2)正面的右侧,所述瓶身槽(4)分别开设在前置盒(1)背面的左侧和后置盒(2)正面的左侧,所述酒瓶夹固机构(5)等距离设置在瓶颈槽(3)和瓶身槽(4)的内腔;

所述酒瓶夹固机构(5)包括夹固弧形条(501)、惯性轨道(502)、支撑条(503)、迷你吸附盘(504)、卡接栓(505)和支撑弹簧(506),所述夹固弧形条(501)等距离安装在瓶颈槽(3)和瓶身槽(4)的内腔,所述惯性轨道(502)开设在夹固弧形条(501)的正面,所述支撑条(503)靠近夹固弧形条(501)的一端活动卡接在惯性轨道(502)的内腔,所述迷你吸附盘(504)的背面与支撑条(503)的正面固定粘接,所述卡接栓(505)的正面与夹固弧形条(501)的背面固定焊接,所述支撑弹簧(506)套接在卡接栓(505)的外圈上;

所述前置盒(1)背面的底部等距离开设有第一通孔(101),第一通孔(101)的内腔活动卡接有施压机构(102);

所述后置盒(2)正面的底部等距离开设有第二通孔(201),所述第二通孔(201)的内腔活动卡接有受力机构(202);

所述施压机构(102)包括伸出锁紧柱(1021)、第一磁力块(1022)、密封盘(1023)和力传导弹簧(1024),所述伸出锁紧柱(1021)贯穿式安装在第一通孔(101)的内腔,所述第一磁力块(1022)的正面与锁紧柱(1021)的背面固定柱粘接,所述密封盘(1023)活动卡接在第一通孔(101)的内腔,所述力传导弹簧(1024)的两端分别与伸出锁紧柱(1021)和密封盘(1023)的一侧固定粘接;

所述受力机构(202)包括受力挤压块(2021)、第二磁力块(2022)、中间弹簧(2023)和空气压缩块(2024),所述受力挤压块(2021)活动卡接在第二通孔(201)的内腔,所述第二磁力块(2022)固定粘接在受力挤压块(2021)的正面,所述中间弹簧(2023)的正面与受力挤压块(2021)的背面固定连接,所述空气压缩块(2024)的底部与中间弹簧(2023)的顶部固定连接;

所述第一磁力块(1022)和第二磁力块(2022)相对一侧的磁性相同;

前置盒(1)和后置盒(2)相互闭合时,第一磁力块(1022)和第二磁力块(2022)逐渐靠近,两者之间的相互作用力也越来越大,伸出锁紧柱(1021)逐渐向第一通孔(101)内腔收缩,伸出锁紧柱(1021)在收缩的时候挤压力传导弹簧(1024)逐渐收缩,力传导弹簧(1024)便会产生挤压力推动密封盘(1023)逐渐收缩第一通孔(101)内腔的空间,第一通孔(101)内腔的空气被挤压使得内腔的压强增大,从而推动前置盒(1)上的卡接栓(505)做远离第一通孔(101)运动,同时,受力挤压块(2021)通过中间弹簧(2023)推动空气压缩块(2024)在第二通孔(201)内腔做压缩空气运动,从而推动后置盒(2)上的卡接栓(505)做远离第二通孔(201)的运动,在卡接栓(505)运动的时候,夹固弧形条(501)向酒瓶靠近,带动迷你吸附盘(504)吸附在红酒瓶上,直至达到稳定状态。
