专利号: 2019105468472
申请人: 陶象余
专利类型:发明专利
专利状态:已下证
专利领域: 计算;推算;计数
更新日期:2024-11-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

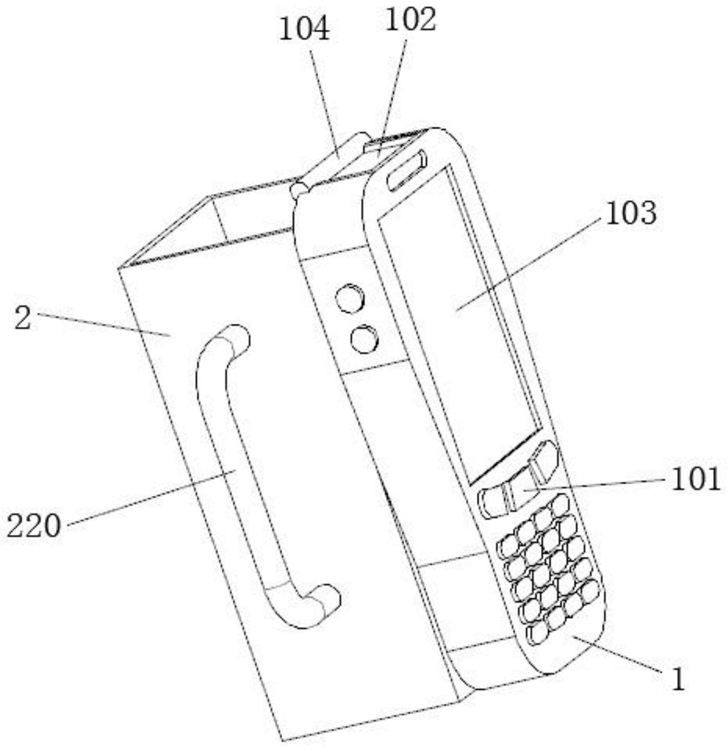

1.一种物流快递件快速扫描装置,其特征在于:包括条码枪(1)和涂抹装置(2),所述条码枪(1)侧壁与涂抹装置(2)固定连接,所述涂抹装置(2)顶部有一开口,所述条码枪(1)靠近涂抹装置(2)开口处的侧壁固定连接有扫码口(102);

所述涂抹装置(2)包括固定于条码枪(1)侧壁的装置外壳(201),所述装置外壳(201)内壁两侧均固定连接有微型减速机(202),若干所述微型减速机(202)相对一端之间固定连接有驱动辊(203),所述装置外壳(201)内底面固定连接有墨水盒(205),所述装置外壳(201)内壁两侧之间转动连接有出墨辊(204),所述出墨辊(204)周侧面底部延伸至墨水盒(205)内部,所述驱动辊(203)周侧面传动连接有涂抹带(210),所述涂抹带(210)位于驱动辊(203)与出墨辊(204)之间;

所述装置外壳(201)内壁两侧均固定连接有突轴(206),所述突轴(206)周侧面固定连接有轴承(207),所述轴承(207)周侧面固定连接有微型电推杆(208),若干所述微型电推杆(208)顶端之间转动连接有移动辊(209)。

2.根据权利要求1所述的一种物流快递件快速扫描装置,其特征在于,所述装置外壳(201)内壁两侧均转动连接有若干固定辊(211),所述装置外壳(201)内壁两侧均开设有滑槽(212),所述滑槽(212)内表面滑动连接有滑块(213),若干所述滑块(213)相对侧壁之间转动连接有升降辊(215),所述驱动辊(203)周侧面通过涂抹带(210)分别与出墨辊(204)、移动辊(209)、若干固定辊(211)和若干升降辊(215)传动连接。

3.根据权利要求2所述的一种物流快递件快速扫描装置,其特征在于,所述滑槽(212)为T形结构,所述滑块(213)为工字形结构,所述滑块(213)靠近装置外壳(201)内壁一侧固定连接有推力弹簧(214),所述推力弹簧(214)一端与装置外壳(201)内壁固定连接。

4.根据权利要求1所述的一种物流快递件快速扫描装置,其特征在于,所述条码枪(1)上表面固定连接有扫码按键(101),所述条码枪(1)上表面固定连接有显示屏(103),所述条码枪(1)顶部靠近涂抹装置(2)一侧通过连接耳转动连接有转动杆(104)。

5.根据权利要求1所述的一种物流快递件快速扫描装置,其特征在于,所述装置外壳(201)内底面分别固定连接有电机驱动器(218)和电推杆驱动器(219),所述电机驱动器(218)与电推杆驱动器(219)分别与条码枪(1)电性连接,所述电机驱动器(218)输出端与驱动辊(203)输入端电性连接,所述电推杆驱动器(219)输出端与微型电推杆(208)输入端电性连接。

6.根据权利要求1所述的一种物流快递件快速扫描装置,其特征在于,所述装置外壳(201)两侧外壁均固定连接有把手(220)。

7.根据权利要求1所述的一种物流快递件快速扫描装置,其特征在于,所述装置外壳(201)内侧壁固定连接有垫块(216),所述装置外壳(201)内侧壁固定连接有拉力弹簧(217),所述拉力弹簧(217)一端与微型电推杆(208)侧壁固定连接。
