专利号: 2019105471954
申请人: 长春理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

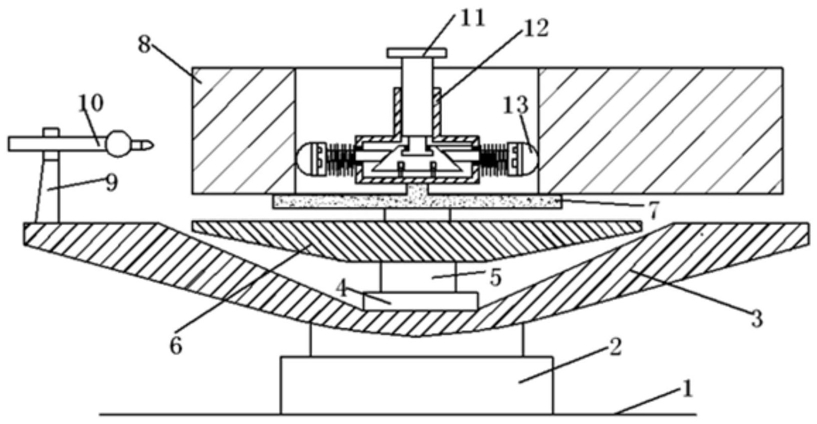

1.一种内孔偏心测量装置,其特征在于,其包括固定组件、固定盘、转动盘、定位支撑盘、内孔定心组件和偏心测量组件,所述固定盘固定设置在所述固定组件上,所述转动盘采用转动驱动组件同轴固定设置在所述固定盘上,所述转动盘上固定设置有所述定位支撑盘,所述定位支撑盘与所述转动盘同轴设置,所述定位支撑盘上同轴固定设置有所述内孔定心组件,所述内孔定心组件构设为使得当内孔定心组件对待检测的偏心孔工件进行定心后,所述待检测的工件的偏心孔的中心轴线与所述转动盘的中心轴线重合,所述固定盘的边缘处设置有所述偏心测量组件,测量时通过转动所述转动盘实现对偏心孔工件的偏心距测量;所述内孔定心组件包括定心座、圆锥盘、多个定心杆和定心头,所述定心座为圆盘形的箱体结构,且所述定心座的中心一体设置有向上竖直延伸的螺纹座,所述螺纹座内设置有螺杆,所述螺杆的顶端设置伸出所述螺纹座且螺杆的顶端设置有操作柄,所述定心座内同轴设置有所述圆锥盘,所述圆锥盘的上端为小端,所述定心座的四周阵列设置有多个伸出所述定心座的定心杆,且所述定心杆在所述定心座内可水平滑动设置,所述定心杆的内侧为与所述圆锥盘配合的锥面,每个所述定心杆的外端均可拆卸的连接有所述定心头,所述螺杆的下端同轴连接在所述圆锥盘的上端,通过向上旋转螺杆,利用锥面的配合以及多个定心头实现对内孔的定心,所述圆锥盘在所述定心座内部不可转动且可上下轴向移动设置;

所述偏心测量组件包括测量支架、连接水平杆和百分表,所述连接水平杆可水平滑动的设置在所述测量支架上,所述百分表设置在所述连接水平杆的端部,所述测量支架固定在所述固定盘的边缘处;

所述固定盘的台面与所述转动盘的台面在水平方向上平齐,所述固定盘的中心设置有圆锥形凹槽,所述转动盘容纳设置在所述固定盘的圆锥形凹槽内;

动驱动组件包括转动支撑座和转动座,所述固定盘的中心同轴固定设置有转动支撑座,所述转动支撑座上同轴可转动的设置有所述转动座,所述转动盘同轴支撑于所述转动座上;

所述定位支撑盘采用大理石制成,且所述定位支撑盘的上端面作为基准面,且基准面与所述转动座的旋转中心轴线垂直设置;所述螺杆的下端同轴固定连接有倒置的T型头;

定心盘的底部内壁设置有多个竖直的导向杆,所述圆锥盘的下端设置有多个竖直的导向套,所述导向套与所述导向杆之间导向滑动连接。

2.根据权利要求1所述的一种内孔偏心测量装置,其特征在于:所述固定组件包括底板和底座,所述底座固定在所述底板上,所述固定盘固定设置在所述底座上。

3.根据权利要求1所述的一种内孔偏心测量装置,其特征在于:倒置的所述T型头与所述圆锥盘之间采用精密轴承连接设置。

4.根据权利要求1所述的一种内孔偏心测量装置,其特征在于:所述定心座与所述定心杆之间还设置有导向套。

5.根据权利要求4所述的一种内孔偏心测量装置,其特征在于:所述定心杆的端部固定设置有连接盘,所述连接盘与所述定心头采用连接卡头连接设置,所述连接盘与所述定心座之间设置有弹簧。
