专利号: 2019105485548
申请人: 烟台工程职业技术学院(烟台市技师学院)
专利类型:发明专利
专利状态:已下证
专利领域: 教育;密码术;显示;广告;印鉴
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

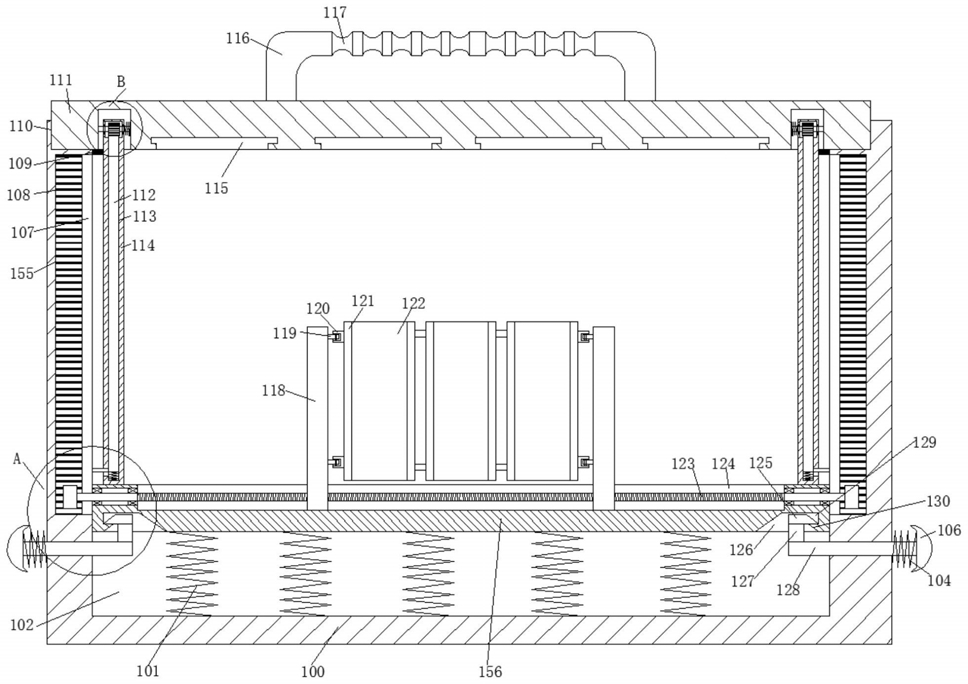

1.一种新型英语单词教具,其特征在于:其包括盒体(100),所述盒体(100)内设有开口向上的收纳腔(102),所述收纳腔(102)顶部连通设有关口(110),所述收纳腔(102)左右端相通设有相对称的过渡槽(107),所述过渡槽(107)远离所述收纳腔(102)端相通设有啮合腔(155),所述啮合腔(155)后端内壁上设有齿牙(108),所述收纳腔(102)内滑动连接有托板(156),所述托板(156)顶部与所述收纳腔(102)顶部内壁之间固定连接有多个第一推力弹簧(101),所述托板(156)内设有与所述啮合腔(155)啮合连接伴随其移动而施展或收纳的折叠单词记忆卡存放组件,所述盒体(100)两端内壁体上设有相对称并且用于锁扣所述托板(156)的锁扣组件,所述托板(156)顶部固定连接有左右对称的支撑板(114),所述支撑板(114)顶部铰接连接有用于与所述关口(110)卡合的顶盖(111),所述支撑板(114)内设有用于控制所述顶盖(111)自动转动的限位自转控制组件,所述收纳腔(102)两端内壁顶部固定连接有用于定位控制限位自转控制组件启动的固定块(109),所述顶盖(111)底部内壁上设有开口向前的多个第一单词记忆卡卡口(115),所述盒体(100)内设有位于所述收纳腔(102)后端的单词记忆卡储存装置,其中,所述单词记忆卡储存装置包括开凿在盒体(100)右端端面上的两个储存腔(143)以及储存在其内部的储存盒(142),还包括防脱组件和拨动组件;

所述折叠单词记忆卡存放组件包括开凿所述托板(156)顶部上的第一滑槽(124),所述第一滑槽(124)内滑动连接有左右对称的支撑块(118),所述支撑块(118)顶部伸出所述第一滑槽(124)外,所述第一滑槽(124)内转动连接有贯穿所述支撑块(118)的丝杠(123),所述丝杠(123)两端固定连接有伸进所述啮合腔(155)内的第一转轴(137)并且在末端固定连接有用于与所述齿牙(108)啮合连接的第一齿转轮(136),所述支撑块(118)相互靠近的端面上设有上下对称的耳边(119),所述耳边(119)上铰接连接有多节铰接连接的展示板(121),展示板(121)最外侧侧边端面上固定连接有用于与所述耳边(119)铰接连接的合头(120);

所述限位自转控制组件包括设置在所述支撑板(114)内顶部的传动腔(134),所述传动腔(134)底部相通设有导滑槽(113),所述导滑槽(113)底部远离所述收纳腔(102)中心侧贯穿设有移动槽(105),所述顶盖(111)内底部开设有开口向下的转换槽(132),所述转换槽(132)贯穿所述顶盖(111)后端端面,所述支撑板(114)顶部伸进所述转换槽(132),所述转换槽(132)内固定连接有贯穿所述支撑板(114)的固定轴(131),所述固定轴(131)惯穿所述传动腔(134)并且与之左右端内壁转动连接,所述固定轴(131)上固定连接有位于所述传动腔(134)内的摩擦轮(133),所述支撑板(114)靠近所述顶盖(111)中心端与所述转换槽(132)内壁之间固定连接有扭力弹簧(135),所述导滑槽(113)内滑动连接有用于与所述摩擦轮(133)摩擦连接限制所述支撑板(114)与所述顶盖(111)之间相对转动的摩擦传动板(112),所述摩擦传动板(112)底部固定连接有第三推力弹簧(138),所述移动槽(105)内滑动连接有与所述摩擦传动板(112)固定连接的拨动块(139),所述拨动块(139)远离中心侧伸出所述移动槽(105)外并且用于与所述固定块(109)顶推配合连接。

2.根据权利要求1所述的一种新型英语单词教具,其特征在于:所述展示板(121)设置有三个并且每节之间设置合页左右铰接连接,所述展示板(121)前端端面上设有第二单词记忆卡卡口(122)。

3.根据权利要求1所述的一种新型英语单词教具,其特征在于:所述锁扣组件包括开凿在所述托板(156)底部两端的让位口(126),所述让位口(126)顶部连通设有卡口(129),所述卡口(129)与所述让位口(126)之间设有限位块,所述限位块底部设有第一斜面部(130),所述盒体(100)两端内壁内贯穿且滑动连接设有抽拉板(128),所述抽拉板(128)靠近所述收纳腔(102)端顶部固定连接有连接块(127),所述连接块(127)顶部固定连接有与所述卡口(129)锁扣连接的扣块(125),所述扣块(125)顶部设有用于与所述第一斜面部(130)滑动连接的第二斜面部,所述抽拉板(128)另一端伸出所述盒体(100)外并且固定连接有按钮头(106),所述按钮头(106)与所述盒体(100)之间固定连接有环绕所述抽拉板(128)的第二推力弹簧(104)。

4.根据权利要求1所述的一种新型英语单词教具,其特征在于:所述储存盒(142)以滑动连接的方式安装在所述储存腔(143)内,所述储存盒(142)内设有开口向后的收藏腔(150),所述储存盒(142)右端设有高度低于开口的挡板(149),所述收藏腔(150)内滑动连接有推板(151),所述推板(151)左端与所述收藏腔(150)左端内壁之间固定连接有第三推力弹簧(153)。

5.根据权利要求1所述的一种新型英语单词教具,其特征在于:所述防脱组件包括固定连接在所述盒体(100)左端端面上并且位于所述储存腔的铆钉(148),所述铆钉(148)上铰接连接有防脱带(140),所述盒体(100)左端端面上固定连接有位于所述储存腔(143)顶部用于卡接所述防脱带(140)的夹头(141)。

6.根据权利要求1所述的一种新型英语单词教具,其特征在于:所述拨动组件包括贯通设置在所述储存腔(143)后端壁体内的滑道(147),所述滑道(147)内滑动连接有滑块(146),所述滑块(146)后端固定连接有与所述盒体(100)后端内壁滑动连接的搓动头(145),所述滑块(146)前端固定连接有与所述储存腔(143)前端内壁滑动连接的搓板(144)。

7.根据权利要求1所述的一种新型英语单词教具,其特征在于:所述顶盖(111)顶部设有拉把(116),所述拉把(116)上设有握痕(117)。
