专利号: 2019105494617
申请人: 重庆交通大学
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

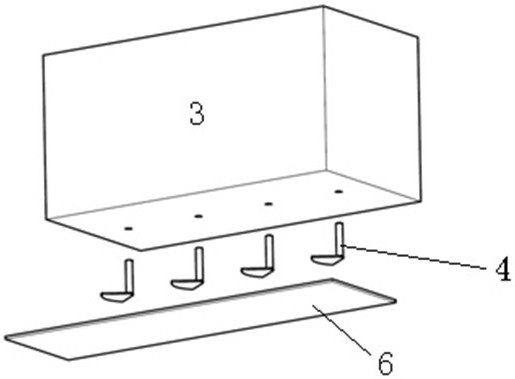

1.一种用于锚固纤维增强复合材料的锚固结构,其特征在于:所述锚固结构包括待加固的混凝土结构体(3)、多个金属锚固件和片状的纤维增强复合材料;

所述金属锚固件由剪切锚杆(1)和应力分散粘结板(2)组成;所述剪切锚杆(1)为圆柱形结构;所述应力分散粘结板(2)为圆形板或扇形板;

应力分散粘结板(2)采用圆形板时,剪切锚杆(1)的一端与圆形板的端面连接,且剪切锚杆(1)和圆形板同轴;

应力分散粘结板(2)采用扇形板时,剪切锚杆(1)的一端与扇形板的端面连接,剪切锚杆(1)的轴心靠近扇形板的圆心,剪切锚杆(1)的轴向与扇形板的端面垂直;

所述混凝土结构体(3)上设置有与多个金属锚固件一一对应的多个锚孔,锚孔内径与剪切锚杆(1)的外径匹配;剪切锚杆(1)插接在锚孔内,应力分散粘结板(2)的内侧面与混凝土结构体(3)的表面接触,剪切锚杆(1)外壁和锚孔内壁之间的间隙内填充有结构胶,剪切锚杆(1)和锚孔通过结构胶粘结固定;混凝土结构体(3)和应力分散粘结板(2)的外表面上涂抹有结构胶,纤维增强复合材料的内侧面通过结构胶粘结在混凝土结构体(3)和应力分散粘结板(2)的外表面上;应力分散粘结板(2)采用扇形板时,多个扇形板的朝向相同,且扇形板上弧形边的朝向与纤维增强复合材料的受拉方向同向;

通过调节剪切锚杆(1)和应力分散粘结板(2)的尺寸参数,使应力分散粘结板(2)和纤维增强复合材料的粘结强度大于剪切锚杆(1)的剪切破坏强度。
