专利号: 2019105505452
申请人: 山东科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种采煤机润滑系统,其对采煤机的截割部进行润滑,所述截割部设置在所述采煤机的摇臂端部,所述摇臂包括依次传递动力的第一至三驱动部,所述第一驱动部(2)包括两个相啮合的主、从锥齿轮;所述第二驱动部(31)包括旋转轴平行设置并依次啮合的第一至五直齿轮,所述第一直齿轮与所述从锥齿轮同轴设置;所述第三驱动部包括同轴设置的主、从直齿轮以及与所述从直齿轮啮合的次从直齿轮,所述次从直齿轮与截割部(5)同轴设置,所述主直齿轮与所述第五直齿轮啮合,其特征在于,其包括进油路和回油路;

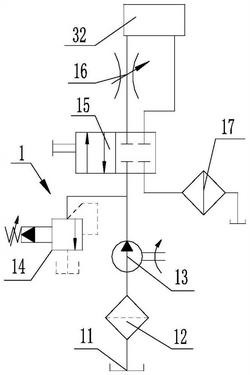

所述进油路包括通过油管依次相连的油箱(11)、设置在所述油箱(11)内的液压泵(13)、换向阀(15)和节流阀(16),以及沿着所述第一至三驱动部依次设置的始于所述节流阀(16)经过所述从锥齿轮的轴孔终于所述第三驱动部(32)的油管,并在该油管的末端设置有喷洒元件;

所述回油路包括沿着所述第三至一驱动部依次设置的由所述第三驱动部流回所述油箱的油管。

2.根据权利要求1所述的采煤机润滑系统,其特征在于,所述进油路还包括:一安全阀,旁接在所述液压泵(13)的出油口。

3.根据权利要求2所述的采煤机润滑系统,其特征在于,所述回油路还包括一冷却器(18),设置在所述从锥齿轮和所述油箱(11)之间的油管上。

4.根据权利要求1至3任一所述的采煤机润滑系统,其特征在于,所述进油路还包括:一过滤器(12),与所述液压泵(13)的进油口相连,设置在所述油箱(11)的润滑油中。

5.根据权利要求1所述的采煤机润滑系统,其特征在于,还包括设置在所述油箱(11)内壁上的微型计算机(26)、与所述微型计算机(26)通讯且浸没在润滑油内的油深传感器(27)和/油温传感器(25)。

6.根据权利要求1所述的采煤机润滑系统,其特征在于,所述喷洒元件包括喷头或雾化器。

7.根据权利要求1所述的采煤机润滑系统,其特征在于,还包括自吸润滑组件(4),所述自吸润滑组件(4)包括:旋转盘(41),其封闭的下端浸没在所述油箱(11)中的润滑油里,开口的上端于油面以上设置,所述旋转盘(41)的侧壁上设置多个油孔(411);

自吸油管(42),一端设置在所述旋转盘(41)内,另一端接到所述第三驱动部内。

8.一种利用权利要求1至7任一所述的采煤机润滑系统润滑采煤机截割部的方法,其特征在于,油温传感器(25)将检测到的油温反馈给微型计算机(26),所述微型计算机(26)判断所述油温在没达到设置油温最高值时,根据所述油温升高或降低,所述微型计算机(26)相应的控制液压泵(13)的流量增大或减小。
