专利号: 2019105509222
申请人: 重庆交通大学
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

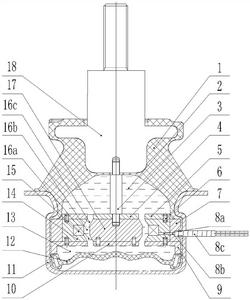

1.一种双锥台式阻尼通道磁流变隔振器,其特征在于:包括壳体、橡胶主簧、连接杆、磁芯组件和橡胶底膜;所述橡胶主簧一端与壳体连接使壳体内形成用于容纳磁流变液的密闭腔室,另一端与连接杆端部固定连接;所述磁芯组件设置于密闭腔室内并将其分隔为上腔和下腔,所述橡胶底膜设置于下腔内;所述磁芯组件包括固定设置在壳体内壁的外磁芯、与外磁芯配合形成连通上腔与下腔的阻尼通道的内磁芯、设置于外磁芯或/和内磁芯上的励磁线圈,所述阻尼通道包括上倾斜通道、下倾斜通道以及连接上倾斜通道与下倾斜通道的竖直通道。

2.根据权利要求1所述的双锥台式阻尼通道磁流变隔振器,其特征在于:所述竖直通道与轴线平行,所述上倾斜通道与下倾斜通道镜像设置在竖直通道两侧;所述阻尼通道为环状通道。

3.根据权利要求2所述的双锥台式阻尼通道磁流变隔振器,其特征在于:所述内磁芯为顶部和底部均设置有锥面的圆柱体,所述外磁体为圆环体,所述圆环体内壁直径大于所述圆柱体直径,所述圆环体内壁设置有用于与内磁芯外壁形成环形通道的梯形环槽。

4.根据权利要求3所述的双锥台式阻尼通道磁流变隔振器,其特征在于:所述内磁芯的外壁与外磁芯的内壁截面形状互补。

5.根据权利要求3所述的双锥台式阻尼通道磁流变隔振器,其特征在于:所述锥面的母线与圆柱体的母线的夹角为140°-155°。

6.根据权利要求3所述的双锥台式阻尼通道磁流变隔振器,其特征在于:所述励磁线圈固定在外磁芯上,所述外磁芯内壁设置有用于安装励磁线圈的安装环槽。

7.根据权利要求6所述的双锥台式阻尼通道磁流变隔振器,其特征在于:所述安装环槽由梯形环槽槽底向远离内磁芯一侧凹陷形成。

8.根据权利要求1所述的双锥台式阻尼通道磁流变隔振器,其特征在于:所述内磁芯上下两侧分别设置有内磁芯上隔磁板和内磁芯下隔磁板,所述外磁芯上下两侧分别设置有外磁芯上隔磁板和外磁芯下隔磁板,所述外磁芯外壁套设有隔磁套筒。

9.根据权利要求8所述的双锥台式阻尼通道磁流变隔振器,其特征在于:所述内磁芯通过双头螺柱固定,所述双头螺柱一端穿过内磁芯上隔磁板与内磁芯固定连接,另一端穿过橡胶主簧与连接杆固定连接。

10.根据权利要求8所述的双锥台式阻尼通道磁流变隔振器,其特征在于:还包括导线管,所述外磁芯和隔磁套筒上设置有导线槽,所述导线管一端穿过壳体并与导线槽连接。
