专利号: 2019105554406
申请人: 嘉兴市康立德构件股份有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种大理石板的干挂方法,其特征在于,包括步骤:

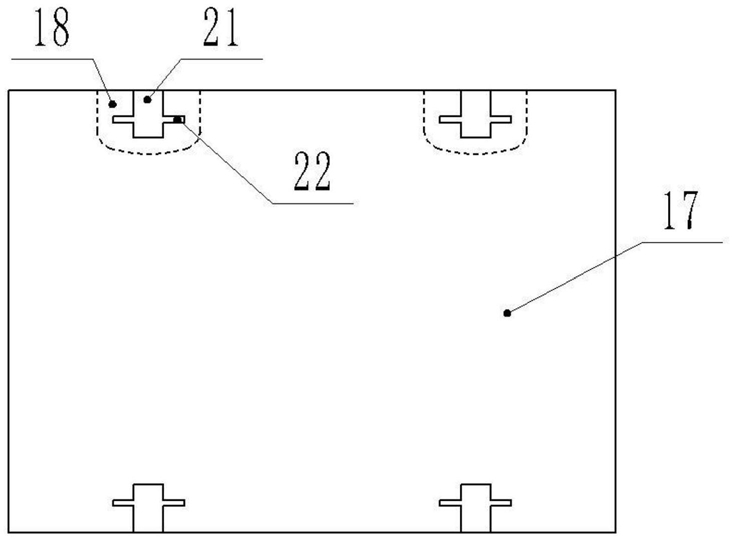

步骤1、在大理石板上下端面各设有两个干挂槽(18),在对应的干挂槽(18)内侧的板面上切开一个纵向的开口干挂条槽(21),然后在开口干挂条槽(21)上横向切一个锁紧件插入条槽(22);

步骤2、设置左干挂件(1)和右干挂件(2):所述左干挂件(1)、右干挂件(2)均包括纵向挂扣板(4)和横向安装板(5),所述纵向挂扣板(4)和横向安装板(5)垂直连接构成L型结构;

所述横向安装板(5)包括横条板部分(23)和纵条板部分(24),所述横条板部分(23)和纵条板部分(24)呈L型设置,在横条板部分(23)上设有安装条孔(6),在纵向挂扣板(4)内侧上设有凹型锁紧槽(7),在凹型锁紧槽(7)水平对应的纵向挂扣板(4)上设有销锁孔(8);

步骤3、设置锁紧件(3):所述锁紧件(3)包括内隔档条板部分(9)、外隔档条板部分(10)和连接条板部分(11),所述连接条板部分(11)两端分别与内隔档条板部分(9)和外隔档条板部分(10)连接构成工字型的板状结构,在外隔档条板部分(10)内端面上对称设有销锁柱(12),在内隔档条板部分(9)内端面上对称设有干挂件锁定板(13);

步骤4、安装左干挂件(1)、右干挂件(2)和锁紧件(3):通过在左干挂件(1)、右干挂件(2)的安装条孔(6)内安装螺栓(14),使左干挂件(1)、右干挂件(2)对称安装在外墙板材安装架(15)上,在左干挂件(1)、右干挂件(2)上设有张紧弹簧(16),通过张紧弹簧(16)使左干挂件(1)、右干挂件(2)具有相对展开的弹力;锁紧件(3)的连接条板部分(11)插设在左干挂件(1)和右干挂件(2)的凹型锁紧槽(7)内,销锁柱(12)对应插设在左干挂件(1)和右干挂件(2)的销锁孔(8)内,使左干挂件(1)和右干挂件(2)保持并拢;

步骤5、干挂大理石板(17):在干挂槽(18)内填充石材干挂胶,将大理石板(17)扣合在外墙板材安装架(15),每个开口干挂条槽(21)与对应并拢的左干挂件(1)和右干挂件(2)对齐,每个锁紧件插入条槽(22)与对应的锁紧件(3)对齐,扣合过程敲打大理石板(17),使大理石板(17)对锁紧件(3)的内隔档条板部分(9)进行挤压,使销锁柱(12)从销锁孔(8)内脱离,左干挂件(1)和右干挂件(2)在张紧弹簧(16)的作用下展开挂在大理石板(17)的干挂槽(18)内,当大理石板(17)与装饰墙面在同一水平设置时,完成大理石板(17)干挂。

2.根据权利要求1所述的一种大理石板的干挂方法,其特征在于:所述左干挂件(1)上安装条孔(6)的内端部设有弹簧挂柱(19),所述右干挂件(2)上安装条孔(6)的内端部也设有弹簧挂柱(19),所述张紧弹簧(16)一端挂在左干挂件(1)上的弹簧挂柱(19)上,张紧弹簧(16)另一端挂在右干挂件(2)上的弹簧挂柱(19)上。

3.根据权利要求1所述的一种大理石板的干挂方法,其特征在于:所述销锁柱(12)对应插设在左干挂件(1)和右干挂件(2)的销锁孔(8)后,在销锁柱(12)端头上设有防脱帽(20)。
