专利号: 2019105555381
申请人: 南宁学院
专利类型:发明专利
专利状态:已下证
专利领域: 装订;图册;文件夹;特种印刷品
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

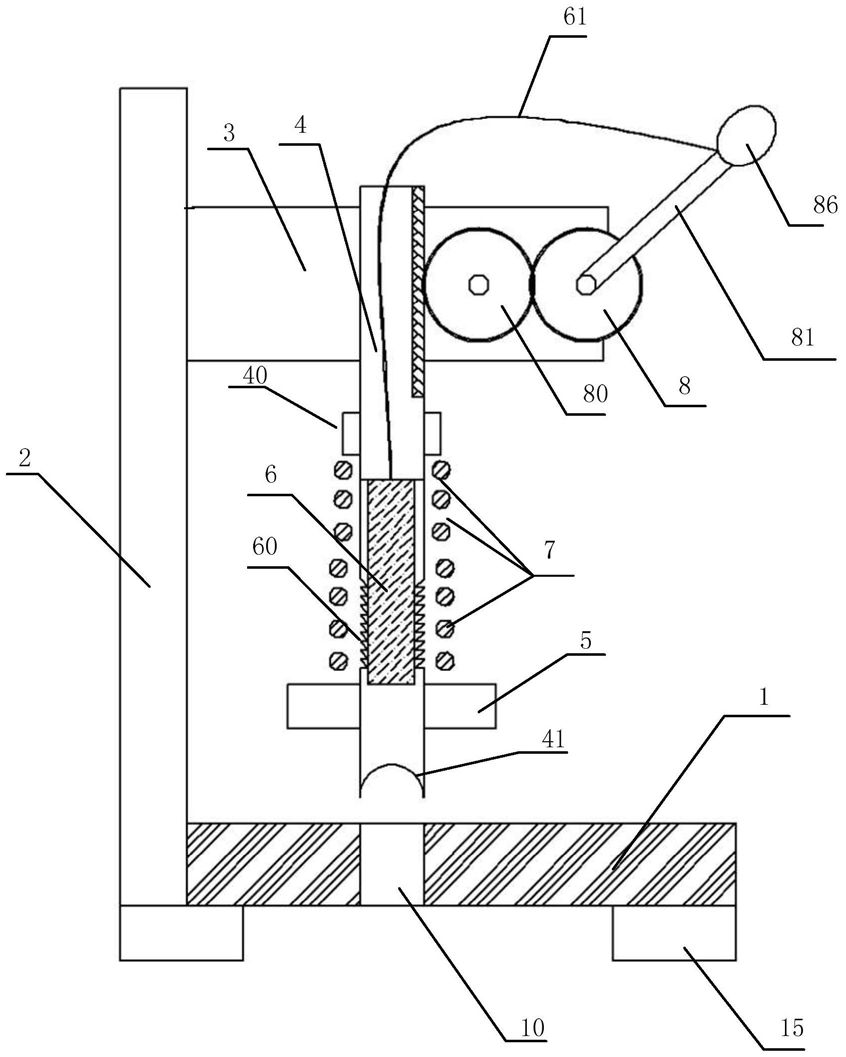

1.一种纸质文件打孔装订一体机,其特征在于,包括:底板、支架、打孔柱和用于注射胶水的注射器;

所述支架垂直固定在所述底板上,所述打孔柱安装在所述支架的顶部;所述打孔柱可相对所述支架上下滑动,且所述打孔柱的滑动方向垂直于所述底板;

所述注射器设置于所述打孔柱内,所述打孔柱的侧壁上开设有多个注射口,多个所述注射口与所述注射器相连通;

所述打孔柱的底端套设有一块可相对所述打孔柱滑动的压紧板,所述打孔柱的顶端设置有挡板,所述打孔柱上套设有弹簧;所述压紧板通过所述弹簧与所述挡板相连。

2.根据权利要求1所述的纸质文件打孔装订一体机,其特征在于,所述注射器内设置有容置所述胶水的金属容腔;

所述容腔的上部设置有超声波换能器,该超声波换能器与所述容腔的内壁相接触,且位于所述打孔柱内。

3.根据权利要求2所述的纸质文件打孔装订一体机,其特征在于,所述支架上设置有驱动齿轮,该驱动齿轮上设置有转动该驱动齿轮的把手;

所述打孔柱上设置有条形齿,该条形齿与所述驱动齿轮相啮合。

4.根据权利要求3所述的纸质文件打孔装订一体机,其特征在于,所述支架上还设置有换向齿轮;该换向齿轮与所述驱动齿轮相啮合,所述驱动齿轮通过所述换向齿轮与所述条形齿相啮合。

5.根据权利要求1所述的纸质文件打孔装订一体机,其特征在于,所述打孔柱的径向面上设置有多个紧密排列的环形锯齿状沟槽;所述注射口开设于所述沟槽的底部。

6.根据权利要求3所述的纸质文件打孔装订一体机,其特征在于,所述把手上设置有气囊,所述气囊与所述容腔之间设置有导管;所述气囊通过所述导管与所述容腔相连通。

7.根据权利要求1-6任一所述的纸质文件打孔装订一体机,其特征在于,所述打孔柱的底端为刀头;该刀头的截面呈C形;

所述刀头上设置有超声振子,所述刀头通过所述超声振子安装在所述打孔柱上。

8.根据权利要求1-6任一所述的纸质文件打孔装订一体机,其特征在于,所述底板上设置有多个橡胶防滑块。

9.根据权利要求1-6任一所述的纸质文件打孔装订一体机,其特征在于,所述底板上设置有用于容置所述打孔柱的排泄口。

10.根据权利要求1-6任一所述的纸质文件打孔装订一体机,其特征在于,所述支架的顶部设置有与所述底板相平行的横梁;

所述打孔柱安装在所述横梁上。
