1.一种用于建筑工程中大理石板或瓷板砖的干挂件装置,包括左干挂件(1)、右干挂件(2)和锁紧件(3),其特征在于:
所述左干挂件(1)、右干挂件(2)均包括纵向挂扣板(4)和横向安装板(5),所述纵向挂扣板(4)和横向安装板(5)垂直连接构成L型结构;所述横向安装板(5)包括横条板部分(23)和纵条板部分(24),所述横条板部分(23)和纵条板部分(24)呈L型设置,在横条板部分(23)上设有安装条孔(6),在纵向挂扣板(4)内侧上设有凹型锁紧槽(7),在凹型锁紧槽(7)水平对应的纵向挂扣板(4)上设有销锁孔(8);
所述锁紧件(3)包括内隔档条板部分(9)、外隔档条板部分(10)和连接条板部分(11),所述连接条板部分(11)两端分别与内隔档条板部分(9)和外隔档条板部分(10)连接构成工字型的板状结构,在外隔档条板部分(10)内端面上对称设有销锁柱(12),在内隔档条板部分(9)内端面上对称设有干挂件锁定板(13);

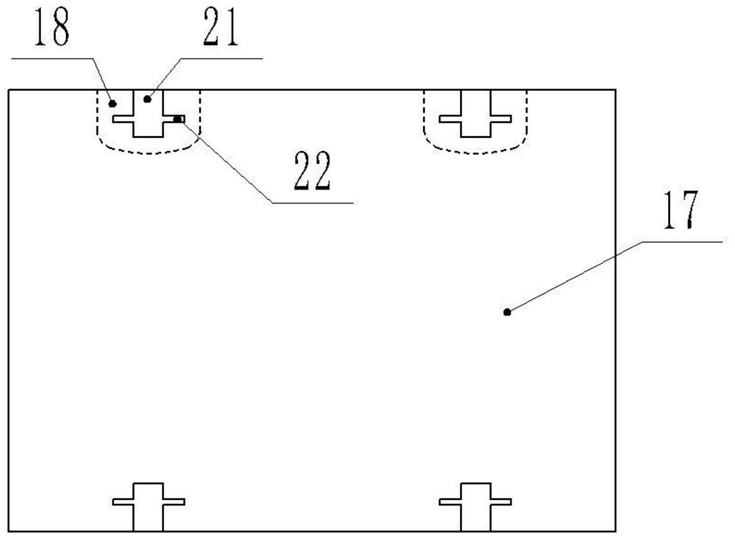

所述左干挂件(1)、右干挂件(2)通过螺栓(14)安装在安装条孔(6)内,使左干挂件(1)、右干挂件(2)对称安装在外墙板材安装架(15)上,在左干挂件(1)、右干挂件(2)上设有张紧弹簧(16),通过张紧弹簧(16)使左干挂件(1)、右干挂件(2)具有相对展开的弹力;在大理石板或瓷板砖(17)干挂前,锁紧件(3)的连接条板部分(11)插设在左干挂件(1)和右干挂件(2)的凹型锁紧槽(7)内,销锁柱(12)对应插设在左干挂件(1)和右干挂件(2)的销锁孔(8)内,使左干挂件(1)和右干挂件(2)保持并拢,在大理石板或瓷板砖(17)干挂时,通过大理石板或瓷板砖(17)对锁紧件(3)的内隔档条板部分(9)进行挤压,使销锁柱(12)从销锁孔(8)内拔出,左干挂件(1)和右干挂件(2)在张紧弹簧(16)的作用下展开挂在大理石板或瓷板砖(17)的干挂槽(18)内。
2.根据权利要求1所述的一种用于建筑工程中大理石板或瓷板砖的干挂件装置,其特征在于:所述左干挂件(1)、右干挂件(2)和锁紧件(3)均为一体结构。
3.根据权利要求1所述的一种用于建筑工程中大理石板或瓷板砖的干挂件装置,其特征在于:所述横条板部分(23)上安装条孔(6)的内端部设有弹簧挂柱(19),所述张紧弹簧(16)一端挂在弹簧挂柱(19)上,张紧弹簧(16)另一端挂在螺栓(14)上。
4.根据权利要求1所述的一种用于建筑工程中大理石板或瓷板砖的干挂件装置,其特征在于:所述左干挂件(1)上安装条孔(6)的内端部设有弹簧挂柱(19),所述右干挂件(2)上安装条孔(6)的内端部也设有弹簧挂柱(19),所述张紧弹簧(16)一端挂在左干挂件(1)上的弹簧挂柱(19)上,张紧弹簧(16)另一端挂在右干挂件(2)上的弹簧挂柱(19)上。
5.根据权利要求1所述的一种用于建筑工程中大理石板或瓷板砖的干挂件装置,其特征在于:所述横条板部分(23)上安装条孔(6)外端部设有弹簧挂柱(19),所述张紧弹簧(16)一端挂在弹簧挂柱(19)上,张紧弹簧(16)另一端挂在外墙板材安装架(15)上。
6.根据权利要求1所述的一种用于建筑工程中大理石板或瓷板砖的干挂件装置,其特征在于:所述销锁柱(12)对应插设在左干挂件(1)和右干挂件(2)的销锁孔(8)后,在销锁柱(12)端头上设有防脱帽(20)。
