专利号: 201910557352X
申请人: 浙江海洋大学
专利类型:发明专利
专利状态:已下证
专利领域: 屠宰;肉品处理;家禽或鱼的加工
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

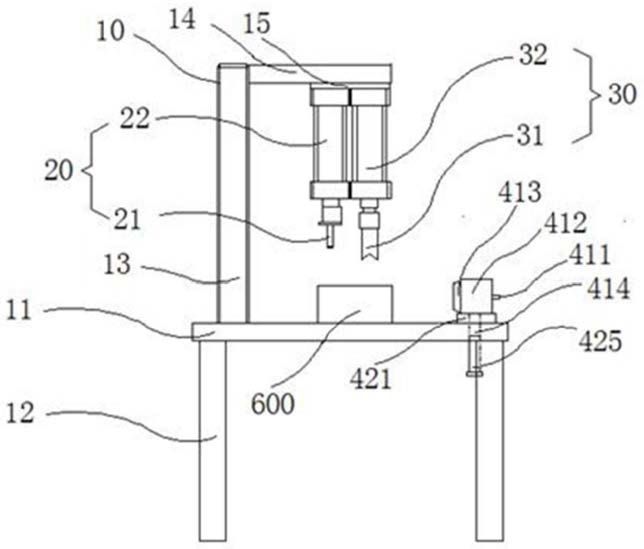

1.一种厚壳贻贝脱半壳装置,其特征在于,包括:加工台(10);开壳装置(20),包括楔形刀具(21),所述的开壳装置(20)与所述的加工台(10)左侧上部连接,用于通过所述的楔形刀具(21)使厚壳贻贝张开一定宽度;后闭壳肌切割装置(30),包括凹形刀具(31),所述的后闭壳肌切割装置(30)设置在所述的加工台(10)左侧上部,用于通过所述的凹形刀具(31)切断后闭壳肌;脱半壳装置(400),包括:气体喷嘴(410),所述的脱半壳装置(400)固定在所述的加工台(10)上右侧,用于通过所述的气体喷嘴(410)喷出高压冲击气体冲击脱壳;控制与气动系统部分(500),用于控制所述的楔形刀具(21)、凹形刀具(31)和气体喷嘴(410)作业,并提供动力;所述的一种厚壳贻贝脱半壳装置还包括厚壳贻贝固定装置(600),包括厚壳贻贝固定台(610)和厚壳贻贝固定台安放装置(620),所述的厚壳贻贝固定装置(600)固定在所述的加工台(10)中部,所述的厚壳贻贝固定装置(600)设置在所述的开壳装置(20)和所述的后闭壳肌切割装置(30)下方;所述的厚壳贻贝固定台(610)下端面设有弹簧(615)和V形片(616),所述的厚壳贻贝固定台(610)下端面上设置有弹簧孔(614),所述的弹簧孔(614)上安装有所述的弹簧(615),所述的弹簧(615)上设置有V形片(616);所述的厚壳贻贝固定台(610)底部设置有漏水孔(613);所述的厚壳贻贝固定台(610)总体呈“ 上宽下窄”的V形形式,所述的厚壳贻贝固定台(610)后端面设置有凹孔(612);所述的开壳装置(20)还包括方形挡片(23),设置在所述的楔形刀具(21)的上部;所述的楔形刀具(21)刀头的厚度为0~4mm,所述的楔形刀具(21)刀头进入壳体的距离为5~8mm;所述的开壳装置(20)还包括楔形刀具气压缸(22),所述的楔形刀具气压缸(22)与所述的楔形刀具(21)连接,所述的后闭壳肌切割装置(30)还包括凹形刀具气压缸(32),所述的凹形刀具气压缸(32)与所述的凹形刀具(31)连接,所述的楔形刀具气压缸(22)、凹形刀具气压缸(32)分别设置有霍尔传感器;

所述的加工台(10)包括单悬臂(14),所述的单悬臂(14)上设置有气压缸连接板(15),所述的气压缸连接板(15)上设有连接螺纹孔,所述的气压缸连接板(15)与所述的开壳装置(20)和所述的后闭壳肌切割装置(30)连接;所述的控制与气动系统部分(500)包括:二位五通电磁阀1(551)、二位五通电磁阀2(552)、二位三通电磁阀(553),所述的开壳装置(20)还包括楔形刀具气压缸(22),所述的二位五通电磁阀1(551)与所述的楔形刀具气压缸(22)连接,所述的后闭壳肌切割装置(30)还包括凹形刀具气压缸(32),所述的二位五通电磁阀2(552)与所述的凹形刀具气压缸(32)连接,所述的二位三通电磁阀(553)与所述的气体喷嘴(410)连接;所述的控制与气动系统部分(500)包括:空气压缩机(510),所述的空气压缩机(510)连接有分支气板(520),所述的分支气板(520)连接有直导式减压阀1(541)、直导式减压阀2(542)、直导式减压阀3(543),所述的直导式减压阀1(541)与所述的二位五通电磁阀1(551)连接、直导式减压阀2(542)与所述的二位五通电磁阀2(552)连接、直导式减压阀3(543)与所述的二位三通电磁阀(553)连接;所述气体喷嘴(410)用于将空气压缩机(510)的气体喷射出去,将厚壳贻贝半边壳上的贻贝肉从壳上进行分离,取气体喷嘴出气口(413)宽度为

5mm,所述喷嘴长度为50mm。

2.根据权利要求1所述的一种厚壳贻贝脱半壳装置,其特征在于:所述的气体喷嘴(410)包括:气体喷嘴进气口(411),气体喷嘴腔体(412),气体喷嘴出气口(413);所述的气体喷嘴进气口(411)设置在所述的气体喷嘴腔体(412)后部,所述的气体喷嘴出气口(413)连接在所述的气体喷嘴腔体(412)前部。

3.根据权利要求1所述的一种厚壳贻贝脱半壳装置,其特征在于:所述的脱半壳装置(400)还包括气体喷嘴固定装置(420),所述的气体喷嘴(410)设置在所述的气体喷嘴固定装置(420)上,所述的气体喷嘴固定装置(420)包括气体喷嘴安放台(421),所述的气体喷嘴安放台(421)底部设置有气体喷嘴高度调节螺栓(423),所述的气体喷嘴安放台(421)侧部设置有气体喷嘴角度固定螺栓(422)。
