专利号: 2019105583540
申请人: 安徽省华腾农业科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-08-16
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

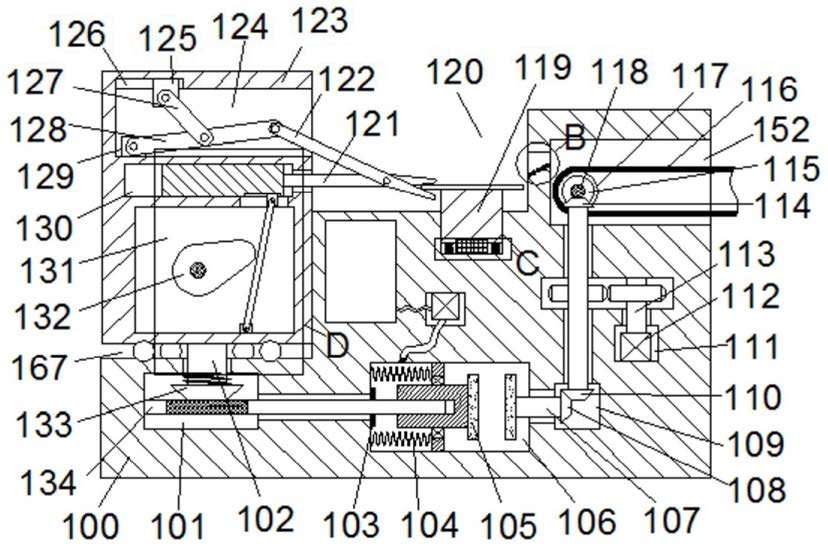

1.带有自动供料或卸料的称量设备,包括固定机身,其特征在于:所述固定机身左端面设置有一开口向上的安装腔,所述安装腔内部设置有一卸料装置,所述卸料装置和安装腔的下端壁转动设置有一滚珠组,所述安装腔的右端壁连通设置有一开口向上的称量空间,所诉称量空间的内部设置有一称量机构,且所述称量空间的右端壁内部设置有一开口向右的搬运空间,所述搬运空间和称量空间之间连通设置有一通道,所述通道下端壁均等分转动设置有五个滚动筒,且所述搬运空间内部设置有一输送机构,所述输送机构和卸料装置通过同一驱动装置驱动,其中,所述驱动装置包括驱动空间,所述驱动空间的下端壁固定设置有一驱动电机,所述驱动电机的上端动力连接有一驱动轴,所述驱动轴上端穿过驱动空间的上端壁固定连接有一联动机构,其中,该驱动装置还包括将卸料装置和联动机构连接起来的控制部件。

2.根据权利要求1所述的带有自动供料或卸料的称量设备,其特征在于:所述称量机构包括设置在称量空间下端壁内部的空腔,所述空腔和称量空间相连通,且所述空腔内部滑动设置有一称量底座,所述称量底座的下端面固定设置有一内嵌式感应模块,且所述所述称量底座的下端面固定连接有一左右对称的弹簧,所述弹簧的下端和空腔的下端壁固定连接,所述空腔的下端壁和感应模块对应为位置设置有一信号模块。

3.根据权利要求1所述的带有自动供料或卸料的称量设备,其特征在于:所述输送机构包括设置在搬运空间内部左侧的转动轮,所述转动轮的前侧设置有第一锥齿轮,所述第一锥齿轮和转动轮固定套接有一连接轴,所述连接轴的前后端面和搬运空间的前后端壁转动式固定连接,所述转动轮转动连接有一转动带,所述转动带的右侧伸出搬运空间的开口。

4.根据权利要求1所述的带有自动供料或卸料的称量设备,其特征在于:所述联动机构包括设置在驱动空间上端壁内部的第一齿轮腔,所述第一齿轮腔内部设置有一左右对称的直齿轮,右侧所述直齿轮和驱动轴固定套接,所述驱动空间的左端壁内部设置有第二齿轮腔,所述第二齿轮腔内部上侧设置有第二锥齿轮,所述第二锥齿轮的左侧啮合连接有第三锥齿轮,且所述第二锥齿轮的上端面固定连接有一从动轴,所述从动轴的上端穿过第二齿轮腔的上端壁和第一锥齿轮的下端面固定连接,且所述从动轴和左侧所述直齿轮固定套接,所述第三锥齿轮的左端面固定连接有一输出轴,所述输出轴的左端穿过第二齿轮腔的左端壁固定连接有一控制部件。

5.根据权利要求1所述的带有自动供料或卸料的称量设备,其特征在于:所述控制部件包括设置在第二齿轮腔左端壁内部的移动空间,所述移动空间的左端壁内部设置有一转动空间,且所述移动空间内部右侧设置有第一摩擦盘,所述第一摩擦盘的右端面和输出轴的左端固定连接,且所述第一摩擦盘的左侧设置有第二摩擦盘,所述第二摩擦盘的左端面固定连接花键套,所述花键套花键套接有一蜗杆,所述蜗杆的左端穿过移动空间的左端壁和转动空间的左端壁转动式固定连接,所述蜗杆位于转动空间的轴体上侧啮合连接有一涡轮,所述涡轮的上端面固定连接哟一旋转轴,所述旋转轴的上端穿过转动空间的上端壁和箱体的下端面中心位置固定连接,且所述旋转轴的轴体上套接有一扭力弹簧,所述移动空间内部滑动设置有一移动板,所述移动板和花键套转动套接,且所述移动板的左端面固定连接有一上下对称的拉伸弹簧,所述拉伸弹簧的左端和移动空间的左端壁固定连接,所述移动空间的左端壁固定设置有一密封圈,所述密封圈套接在蜗杆上,所述移动空间的上端壁内部设置有一液压空间,所述液压空间的左端壁内部设置有一液压腔,且所述液压空间的上端壁固定设置有一液压机,所述液压机的下端面固定连接有第一管道,所述第一管道的下端穿过液压空间的下端壁和移动空间固定连接,所述第一管道和移动空间连接处固定设置有第一电磁阀,所述液压机的左端面固定连接有第二管道,所述第二管道的左端穿过液压空间的左端壁和液压腔固定连接,且所述第二管道和液压空间的连接处固定设置有第二电磁阀。

6.根据权利要求1所述的带有自动供料或卸料的称量设备,其特征在于:所述卸料装置包括固定箱体,所述固定箱体的内部设置有一工作空间,所述工作空间的中心位置设置有一凸轮,所述凸轮的后端面固定连接有一动力轴,所述动力轴的后端穿过工作空间的后端壁动力连接有一电动机,所述工作空间的下端壁右侧固定设置有第一固定块,所述第一固定块转动连接有第一连杆,且所述工作空间的上端壁内部设置有一滑动空间,所述滑动空间内部滑动设置有一滑动块,所述滑动块的右端面固定连接有第一夹持杆,且所述滑动块下端面的右侧设置有一开口向下的滑动槽,所述滑动槽内部滑动设置有一滑块,所述滑动空间和工作空间之间连通设置有一通腔,所述第一连杆的上端通过通腔和滑块转动连接,所述滑动空间的上端壁内部设置有一开口向右的摆动空间,所述摆动空间下端壁的左侧固定设置有第二固定块,所述第二固定块转动连接有第二连杆,所述第二连杆远离第二固定块的一端转动连接有第二夹持杆,所述第二夹持杆的右端穿过摆动空间的开口通过转动销和第一夹持杆转动连接,所述摆动空间的上端壁左侧连通设置有一滑移槽,所述滑移槽内部滑动设置有一滑移块,所述滑移块转动连接有第三连杆,所述第三连杆远离滑移块的一端和第二连杆的中间位置转动连接。
