专利号: 2019105613974
申请人: 苏州山河水生态建设有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 给水;排水
更新日期:2025-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

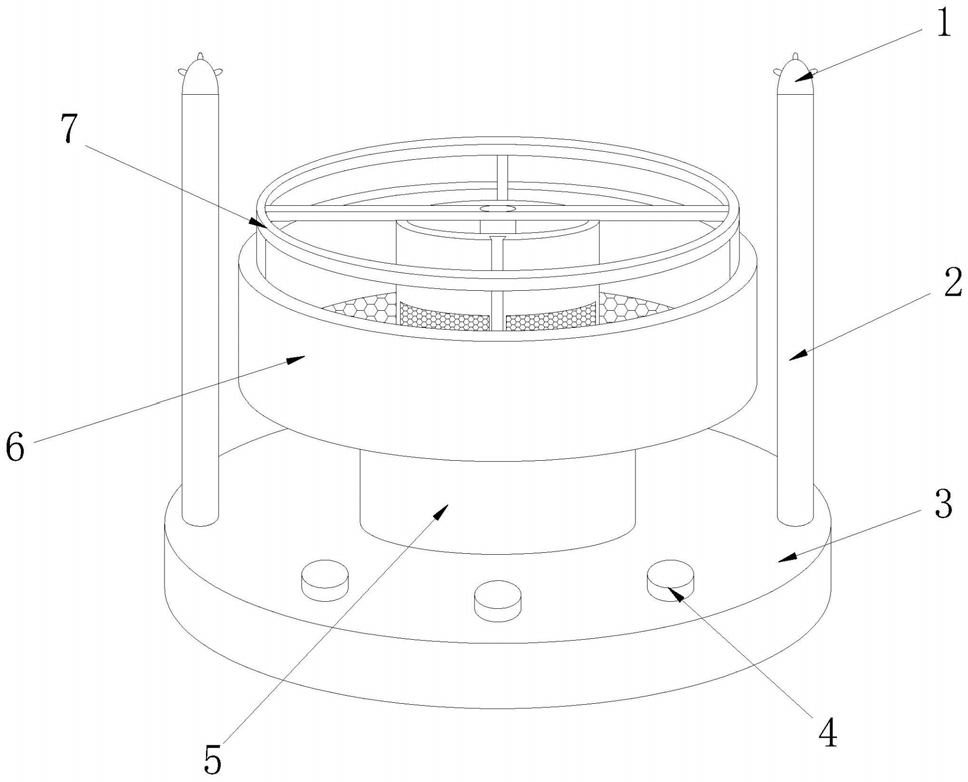

1.一种园林景观用净水循环设备,其特征在于:其结构包括喷头(1)、连接管(2)、基座(3)、封头(4)、支撑柱(5)、蓄水池(6)、落叶处理机构(7),所述喷头(1)下端连接管(2)上端机械连接,所述连接管(2)下端与基座(3)上端螺纹连接,所述封头(4)下端与基座(3)上端螺纹连接,所述蓄水池(6)通过支撑柱(5)与基座(3)相焊接,所述落叶处理机构(7)嵌入安装于蓄水池(6)内,且下端外环与蓄水池(6)内壁相贴合。

2.根据权利要求1所述的一种园林景观用净水循环设备,其特征在于:所述落叶处理机构(7)包括打捞机构(71)、升降过滤机构(72),所述打捞机构(71)上端内侧与升降过滤机构(72)上方相焊接,且打捞机构(71)下端内环与升降过滤机构(72)侧端活动连接,所述打捞机构(71)外壁与蓄水池(6)内壁相贴合,所述打捞机构(71)包括圆环架(71A)、支杆(72B)、下支板(73C)、滑动圆环(74D),所述支杆(72B)均匀分布在圆环架(71A)上,所述支杆(72B)嵌入安装于下支板(73C)上,所述滑动圆环(74D)外环焊接于下支板(73C)内环壁。

3.根据权利要求2所述的一种园林景观用净水循环设备,其特征在于:所述下支板(73C)包括通槽孔(731)、弧形圆板(732)、半球(733)、振动器(734),所述通槽孔(731)与弧形圆板(732)为一体化结构,所述半球(733)与弧形圆板(732)为一体浇铸成型,所述振动器(734)与弧形圆板(732)下方固定连接。

4.根据权利要求2所述的一种园林景观用净水循环设备,其特征在于:所述滑动圆环(74D)包括支撑环(741)、滑动限位块(742),所述滑动限位块(742)焊接于支撑环(741)内壁。
