专利号: 2019105619843
申请人: 唐山师范学院
专利类型:发明专利
专利状态:已下证
专利领域: 运动;游戏;娱乐活动
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

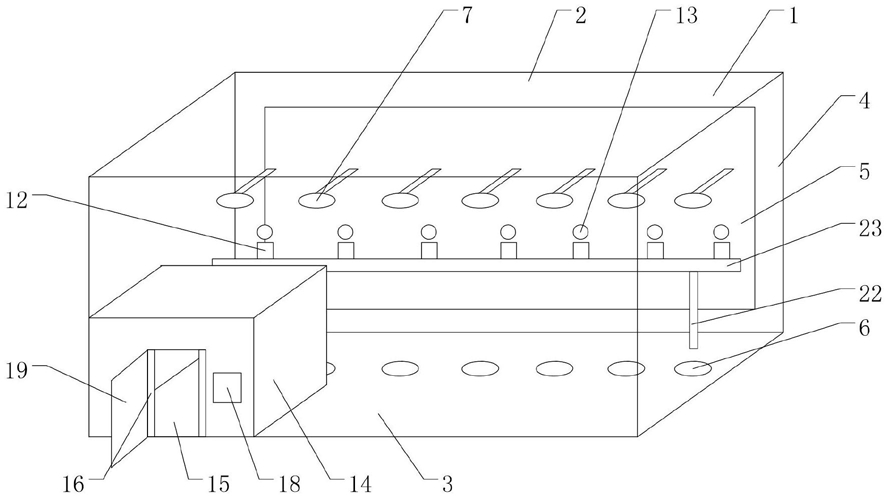

1.一种健美操智能训练装置,其中,包括:

训练室,其由一个顶面、一个底面以及和所述顶面和底面分别连接的至少三个侧面组成;任一所述侧面上设置有镜面;

基础训练机构,其包括调节台、压腿杆和限高板;所述调节台设置为多个;多个所述调节台顺次间隔均匀的布置在所述底面上,并位于所述镜面前方;所述调节台由伸缩电机、支撑轴、重量传感器和台面组成;所述伸缩电机设置在所述底面下方;所述支撑轴垂直于所述底面布置,且底端与所述伸缩电机的输出轴固定连接;所述重量传感器设置在所述支撑轴的顶端,所述台面设置在所述重量传感器的上方,所述台面的初始位置为与所述底面齐平;

所述压腿杆以可升降的方式设置在所述镜面和调节台之间;所述限高板设置在所述镜面上,且所述限高板距离所述底面的垂直距离不小于2m;所述限高板的下表面与所述台面相对布置,所述限高板的下表面上设置有触碰开关,所述伸缩电机和所述触碰开关和重量传感器分别连接,所述重量传感器在感应到重量后触发所述伸缩电机动作,所述台面在所述伸缩电机的驱动下向上运动,直至所述触碰开关闭合;所述压腿杆连接于所述触碰开关,所述触碰开关闭合触发所述压腿杆竖直上升,并在达到预先设定的高度后停止;

训练指导结构,其包括分析装置、第一显示装置和第一数据库;所述分析装置包括身高测量仪、第一摄像头、识别模块和分析模块;所述身高测量仪设置在所述限高板的下表面上;所述第一摄像头设置在所述镜面上;所述身高测量仪和第一摄像头分别与所述重量传感器连接,所述识别模块和所述第一摄像头和分析模块分别连接;所述分析模块还连接于所述重量传感器;所述第一显示装置设置在所述镜面上,并与所述分析模块连接;所述重量传感器在感应到重量后,触发所述身高测量仪和第一摄像头分别开启;所述识别模块由所述第一摄像头获取的影像中识别出所述台面上的用户的影像,并发送至所述分析模块;所述分析模块根据所述用户的身高、体重以及用户的影像分析所述用户的体型状态,并将分析结果在所述第一显示装置上显示;所述第一数据库内存储有相应于各种体型状态推荐的运动方式的数据集;所述第一数据库连接于所述分析模块,所述分析模块依据分析结果由所述第一数据库内调取相应的数据,并发送至所述第一显示装置显示。

2.如权利要求1所述的健美操智能训练装置,其中,还包括高阶训练机构,其包括:设置在所述训练室内的具有唯一出入口的封闭空间,设置在所述出入口上的身高检测机构,以及设置在所述封闭空间上的指导机构;

所述身高检测机构由身高记录模块和多对红外收发器组成;所述红外收发器中的红外发射器和红外接收器分别相对布置于所述出入口的侧边上,且所述红外发射器或红外接收器均间隔均匀的布置;所述身高记录模块与所述红外接收器分别连接,并根据所述红外接收器由下至上被遮挡的个数判断进入所述封闭空间的用户的身高并记录;

所述指导机构包括环绕所述封闭空间的顶面以及侧壁分别设置的若干第二摄像头、与所述第二摄像头连接的图像处理模块,存储有相对于各种身高的规范动作的影像集的第二数据库、与所述图像处理模块、第二数据库和身高记录模块分别连接的对比模块,以及设置在所述封闭空间外壁上的与所述对比模块连接的第二显示装置;所述图像处理模块接收并处理所述第二摄像头获取的影像,并将处理后的影像发送至所述对比模块,所述对比模块依据由所述身高记录模块获取的身高调取所述第二数据库内的相应的规范动作的影像,并将所述处理后的影像与规范动作的影像做对比,最终将对比结果发送至所述第二显示装置显示。

3.如权利要求2所述的健美操智能训练装置,其中,所述出入口上设置有可开合的门板;所述门板连接于所述第二摄像头,所述门板在所述第二摄像头识别到人体时处于关闭状态,并在所述第二摄像头识别不到人体时处于打开状态。

4.如权利要求3所述的健美操智能训练装置,其中,所述封闭空间的内壁上设置有控制按钮,所述控制按钮位于所述门板的一侧,并与所述门板连接,所述控制按钮在按动时控制所述门板打开。

5.如权利要求1所述的健美操智能训练装置,其中,环绕所述支撑轴设置有多个辅助支撑杆;所述辅助支撑杆的底端与所述支撑轴的外壁的中部固定连接,所述辅助支撑杆的顶端向四周辐射并分别与所述台面的边缘活动连接。

6.如权利要求5所述的健美操智能训练装置,其中,所述辅助支撑杆与所述台面的活动连接方式为:所述台面的下表面设置有多个凹槽,所述辅助支撑杆的顶端嵌入所述凹槽内。

7.如权利要求1所述的健美操智能训练装置,其中,所述压腿杆包括控制电机、竖直杆和压腿杆本体;所述控制电机设置在所述底面下方,所述竖直杆设置为两根,两根所述竖直杆对称布置,且底端分别与所述控制电机的输出轴连接,所述压腿杆本体横向设置,且两端分别与所述竖直杆的顶端固定连接,以由所述竖直杆支撑,并随所述控制电机的动作升降。

8.如权利要求1所述的健美操智能训练装置,其中,环绕所述触碰开关在所述限高板的下表面设置有弹性垫层。
