专利号: 2019105633662
申请人: 中国地质大学(武汉)
专利类型:发明专利
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

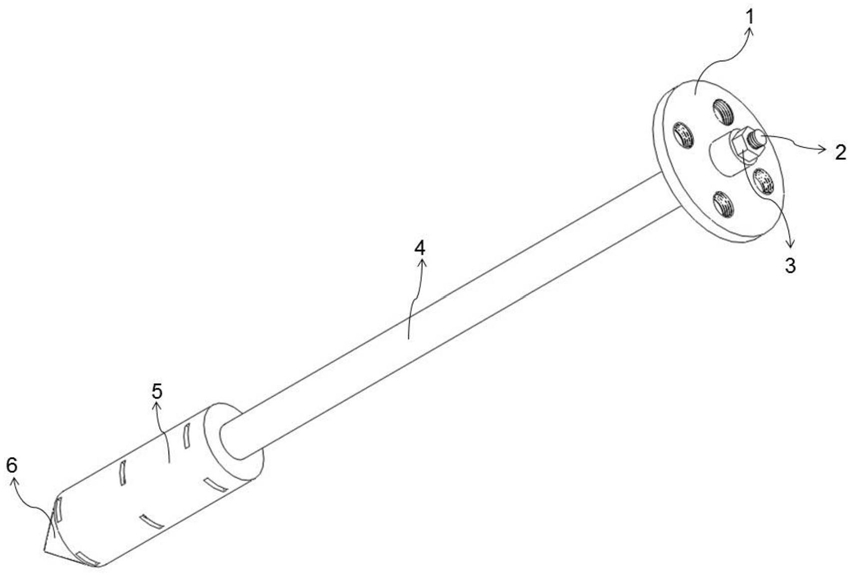

1.一种锚固段径向加长展开式增阻锚杆,其特征在于:包括固定盘、外锚杆、扩大段和内锚杆,所述固定盘固定连接于所述外锚杆一端,所述扩大段固定连接于所述外锚杆另一端,所述内锚杆滑动设置于所述外锚杆内,所述内锚杆一端通过紧固件锁紧于所述固定盘上,另一端延伸至所述扩大段内,所述扩大段上设有至少一个第二方形孔,所述扩大段内设有展开机构,所述展开机构包括纵向杆、承力板和多个第一刀板、多个第二刀板和多个圆弧板,所述第一刀板、所述第二刀板和所述圆弧板数量相同,所述承力板固定于所述纵向杆底端,所述圆弧板固定于所述纵向杆侧壁且设置于所述承力板上方,所述圆弧板上窄下宽,所述第一刀板刀刃段支撑于所述第二方形孔,所述第一刀板刀背部抵接于所述圆弧板上部,所述第二刀板设置于所述第一刀板下方,所述第二刀板外侧抵住所述扩大段内壁,内侧通过连杆铰接所述承力板,第一刀板刀背部设有第一插接孔,所述第二刀板外侧面设有弹性连接件,所述纵向杆向上运动,使所述圆弧板向外推动所述第一刀板,直至所述第二刀板与所述第一刀板平齐,所述弹性连接件插入所述第一插接孔内,所述纵向杆继续向上运动,所述连杆推动所述第二刀板继续向外运动。

2.根据权利要求1所述的一种锚固段径向加长展开式增阻锚杆,其特征在于:所述扩大段远离所述外锚杆的一端设有圆锥形导向帽,所述导向帽用于所述锚杆插入岩土体时起导向作用。

3.根据权利要求1所述的一种锚固段径向加长展开式增阻锚杆,其特征在于:所述扩大段上设有至少一个第一方形孔和至少一个第三方形孔,所述第二方形孔位于所述第一方形孔和第三方形孔之间,所述第一方形孔和所述第三方形孔用于使浆体流入扩大段内。

4.根据权利要求1所述的一种锚固段径向加长展开式增阻锚杆,其特征在于:所述承力板上设有至少一个弧形孔,所述弧形孔用于使所述扩大段内的浆体由所述承力板的一侧进入另一侧。

5.根据权利要求1所述的一种锚固段径向加长展开式增阻锚杆,其特征在于:所述扩大段内侧设有至少一个导轨槽,所述承力板外缘至少设有一个突出部,所述突出部限位于所述导轨槽内,所述突出部沿所述导轨槽滑动。

6.根据权利要求5所述的一种锚固段径向加长展开式增阻锚杆,其特征在于:所述导轨槽两侧设有导轨槽滑轮群,所述第二刀板两侧设有卡槽,所述卡槽限位于所述导轨槽滑轮群两侧。

7.根据权利要求1所述的一种锚固段径向加长展开式增阻锚杆,其特征在于:每一所述第二刀板上至少设有一限位孔,所述承力板上设有与所述限位孔匹配的固定块,所述固定块用于所述第二刀板展开后插入所述限位孔内,锁紧所述第二刀板。

8.根据权利要求1所述的一种锚固段径向加长展开式增阻锚杆,其特征在于:每一所述第一刀板刀背部设有燕尾突出部,每一所述第二刀板外侧设有燕尾凹陷部,所述燕尾突出部用于所述第二刀板与所述第一刀板平齐时卡入所述燕尾凹陷部内。

9.根据权利要求1所述的一种锚固段径向加长展开式增阻锚杆,其特征在于:所述承力板与所述纵向杆连接处设有第一铰接轴,所述第二刀板内侧设有第二铰接轴,所述连杆两端分别铰接于所述第一铰接轴和所述第二铰接轴上。

10.根据权利要求1所述的一种锚固段径向加长展开式增阻锚杆,其特征在于:所述外锚杆内设有滚轮,所述滚轮为中部具有圆弧凹陷面的柱体,所述滚轮两端设有滚动轴,所述滚轮沿所述滚动轴转动,所述圆弧凹陷面与所述内锚杆接触。
