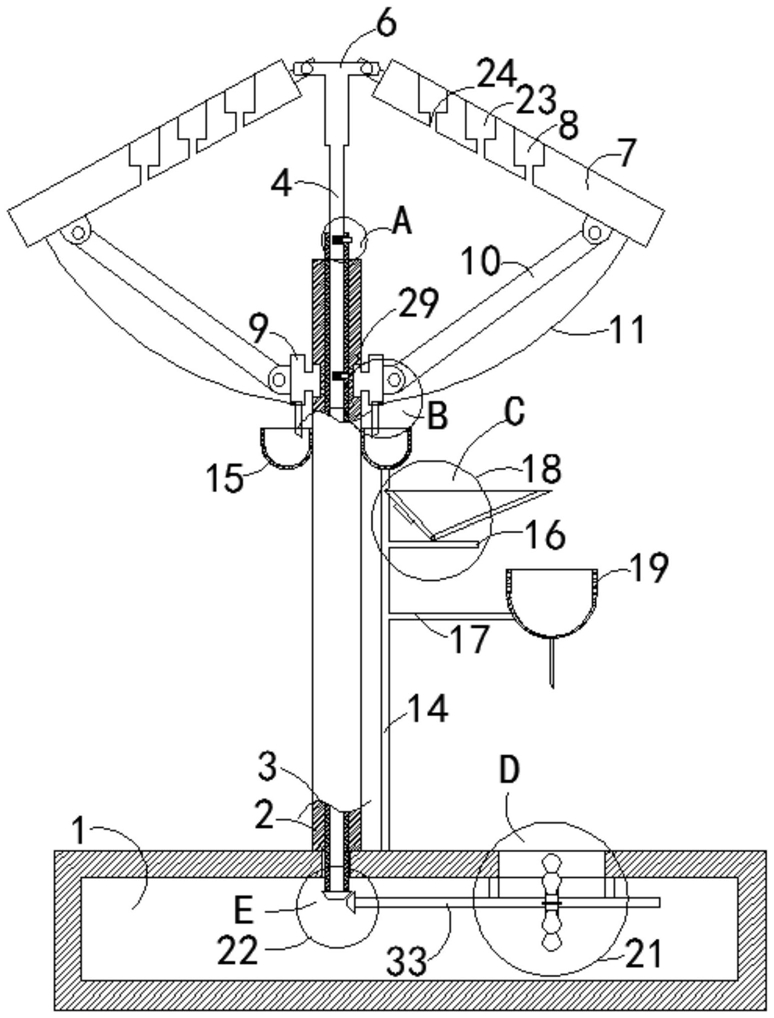

1.一种雨伞积水自动甩干装置，包括集水箱(1)，其特征在于，所述集水箱(1)上端固定连接有管状壳体(2)，所述管状壳体(2)内转动连接有空心套杆(3)，所述空心套杆(3)上侧设有短杆(4)，所述空心套杆(3)通过卡紧机构(5)与短杆(4)卡接，所述短杆(4)的上端固定连接有圆盘(6)，所述圆盘(6)侧壁上转动连接有多根挂伞杆(7)，多根所述挂伞杆(7)以圆盘(6)的圆心为中心呈放射状均匀分布，所述挂伞杆(7)上设有多个挂伞卡槽(8)，所述管状壳体(2)外侧壁上转动连接有环形套接轮(9)，所述挂伞杆(7)远离圆盘(6)的一端通过伞骨(10)与环形套接轮(9)转动连接，所述挂伞杆(7)和环形套接轮(9)之间固定连接有防水布(11)，所述环形套接轮(9)上设有排水孔(12)，所述排水孔(12)出水处固定连接有排水软管(13)；

所述管状壳体(2)一侧设有支撑架(14)，所述支撑架(14)的下端与集水箱(1)上端固定连接，所述支撑架(14)从上至下固定连接有环形储水槽(15)、第一横置板(16)和第二横置板(17)，所述环形储水槽(15)设有排水口，所述第一横置板(16)上转动连接有触发机构(18)，所述第二横置板(17)上固定连接有水流减小漏斗(19)，所述集水箱(1)内设有驱动轮槽(20)，所述驱动轮槽(20)位于水流减小漏斗(19)正下方，所述驱动轮槽(20)内设有驱动机构(21)，所述驱动机构(21)与空心套杆(3)之间通过传动机构(22)传动连接。

2.根据权利要求1所述的一种雨伞积水自动甩干装置，其特征在于，所述挂伞卡槽(8)包括伞头卡槽(23)，所述伞头卡槽(23)的侧壁上设有伞柄通槽(24)，所述伞柄通槽(24)的下端贯穿挂伞杆(7)设置。

3.根据权利要求1所述的一种雨伞积水自动甩干装置，其特征在于，所述卡紧机构(5)包括空腔(25)，所述空腔(25)的侧壁上固定连接有弹簧(26)，所述弹簧(26)的一端固定连接有卡钉(27)，所述卡钉(27)贯穿空腔(25)设置，所述空心套杆(3)上设有与卡钉(27)相匹配的卡钉槽(28)。

4.根据权利要求1所述的一种雨伞积水自动甩干装置，其特征在于，所述环形套接轮(9)的外端与伞骨(10)转动连接，所述管状壳体(2)上设有环形滑槽(29)，所述环形套接轮(9)的内侧端与环形滑槽(29)转动连接。

5.根据权利要求1所述的一种雨伞积水自动甩干装置，其特征在于，所述触发机构(18)包括储水斗(30)，所述储水斗(30)由两块平行放置的钝角三角形板和两块方形板组成，所述储水斗(30)的钝角点与第一横置板(16)转动连接，所述储水斗(30)靠近支撑架(14)的一端上固定连接有配重块(31)。

6.根据权利要求1所述的一种雨伞积水自动甩干装置，其特征在于，所述驱动机构包括驱动轮(32)，所述驱动轮(32)中心固定连接有传动杆(33)，所述集水箱(1)内侧壁上固定连接有限位板(34)，所述传动杆(33)转动连接在限位板(34)上。

7.根据权利要求6所述的一种雨伞积水自动甩干装置，其特征在于，所述传动杆(33)左端固定连接有第一锥齿轮(35)，所述第一锥齿轮(35)啮合连接有第二锥齿轮(36)，所述第二锥齿轮(36)与空心套杆(3)固定连接。
