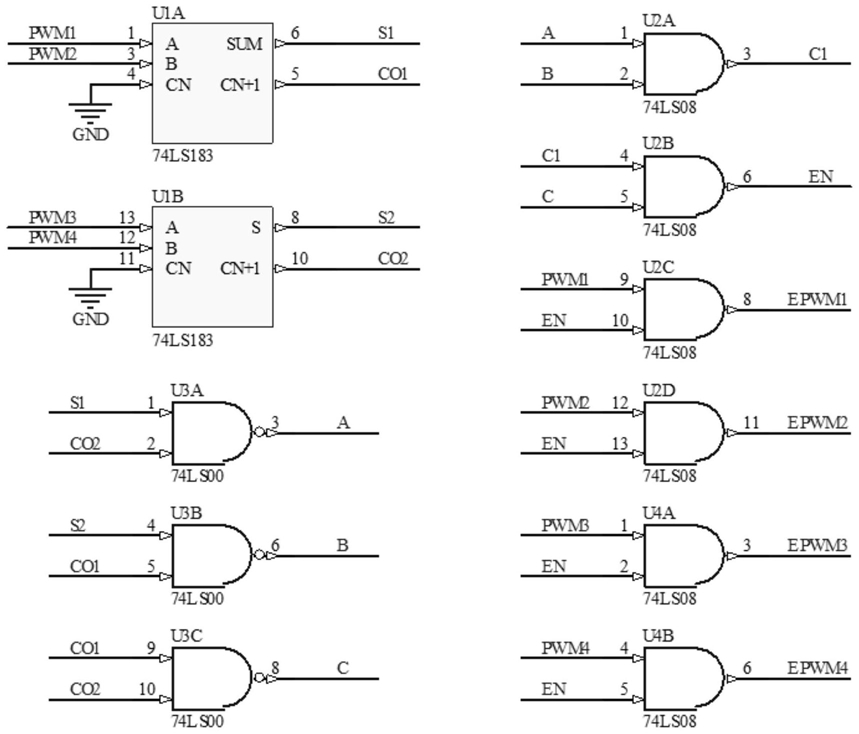

1.一种适用于三电平IGBT桥臂的PWM互锁保护电路，IGBT模块设有四路驱动信号输出，分别为PWM1、PWM2、PWM3、PWM4，其特征在于：保护电路设有74LS183芯片，所述74LS183芯片的第1、3、13、12引脚分别连接PWM1、PWM2、PWM3、PWM4，所述74LS183芯片的第4、11引脚接地。

2.根据权利要求1所述的适用于三电平IGBT桥臂的PWM互锁保护电路，其特征在于：所述保护电路设有74LS00芯片；所述74LS183芯片的第6引脚输出信号S1，第10引脚输出信号CO2，所述信号S1和信号CO2输入74LS00芯片的输入端进行与非运算，所述74LS00芯片的输出端输出信号A；所述74LS183芯片的第8引脚输出信号S2，第5引脚输出信号CO1，所述信号S2和信号CO1输入74LS00芯片的输入端进行与非运算，所述74LS00芯片的输出端输出信号B；所述74LS183芯片的第10引脚输出信号CO2，第5引脚输出信号CO1，所述信号CO2和信号CO1输入74LS00芯片的输入端进行与非运算，所述74LS00芯片的输出端输出信号C。

3.根据权利要求2所述的适用于三电平IGBT桥臂的PWM互锁保护电路，其特征在于：所述保护电路设有74LS08芯片，所述信号A与信号B接入74LS08芯片的输入端进行与运算，所述74LS08芯片的输出端生成信号C1，所述信号C和信号C1接入74LS08芯片的输入端进行与运算，所述74LS08芯片的输出端生成信号EN。

4.根据权利要求3所述的适用于三电平IGBT桥臂的PWM互锁保护电路，其特征在于：所述信号EN与驱动信号PWM1接入74LS08芯片的输入端进行与运算并生成驱动信号EPWM1，所述信号EN与驱动信号PWM2接入74LS08芯片的输入端进行与运算并生成驱动信号EPWM2，所述信号EN与驱动信号PWM3接入74LS08芯片的输入端进行与运算并生成驱动信号EPWM3，所述信号EN与驱动信号PWM4接入74LS08芯片的输入端进行与运算并生成驱动信号EPWM4。

5.根据权利要求4所述的适用于三电平IGBT桥臂的PWM互锁保护电路，其特征在于：所述驱动信号EPWM1、EPWM2、EPWM2和EPWM4均为低电平，作为生成三电平IGBT桥臂的输出驱动信号。
