专利号: 201910574499X
申请人: 杭州电子科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 飞行器;航空;宇宙航行
更新日期:2023-07-20
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

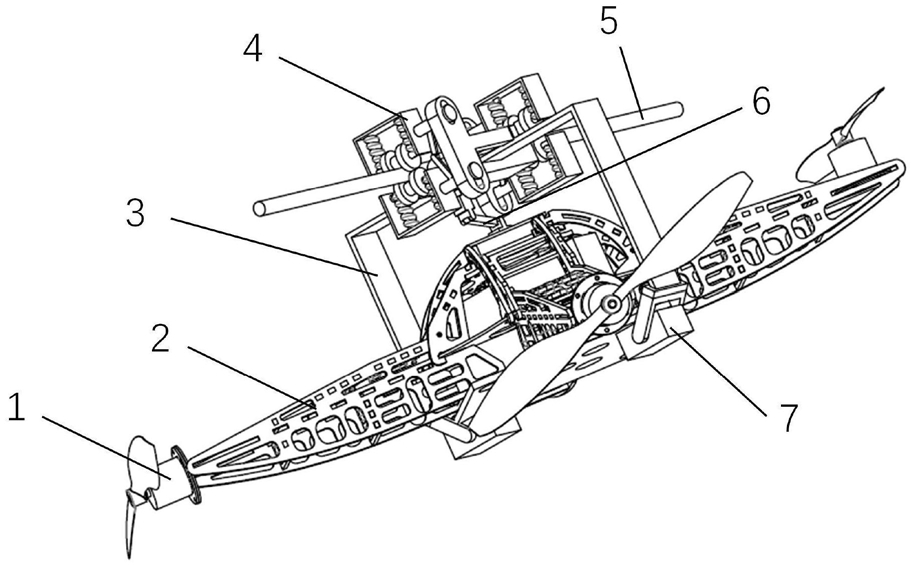

1.一种无人机电力线巡检装置,包括无人机主体、电力线夹持机构和取电检测模块;其特征在于:所述的无人机主体为具有螺旋桨朝向调节功能的无人机;所述的电力线夹持机构包括固定底盘和两个单侧夹持组件;固定底盘固定在无人机主体的底部;单侧夹持组件包括夹持舵机、连接架和阻尼夹持器;连接架的内端与固定底盘构成转动副;连接架由夹持舵机驱动;

所述的阻尼夹持器包括夹持器驱动组件、夹持架和两个单夹爪;夹持架固定在连接架的外端;单夹爪包括爪架、夹持弹簧、轮轴和滚轮;夹持弹簧的内端与爪架固定,外端与轮轴固定;滚轮支承在轮轴上;两个单夹爪内的爪架均与夹持架构成滑动副;两个单夹爪内的滚轮对齐;

所述的夹持器驱动组件包括线缆推块、复位弹簧、连接铰轴和连杆;连接架的外端固定有滑移座;线缆推块与滑移座构成滑动副;线缆推块与滑移座之间设置有复位弹簧;连接铰轴的一端与线缆推块固定;两根连杆的一端均与连接铰轴构成转动副,另一端与两个单夹爪内的爪架分别铰接;两个单侧夹持组件分别为位于无人机主体底部的两侧;

所述的取电检测模块包括电动推杆、升降底座、辅助杆、让位弹簧、翻转杆、支撑杆和无线取电器;所述的升降底座固定在无人机主体的顶部;电动推杆的外壳固定在升降底座上,且推出杆与辅助杆的内端构成转动副;翻转杆的内端与升降底座构成转动副,外端与支撑杆的中部构成转动副;支撑杆的内端、辅助杆的外端与让位弹簧的两端分别固定;无线取电器与支撑杆的外端构成转动副。

2.根据权利要求1所述的一种无人机电力线巡检装置,其特征在于:所述的无人机主体包括机身、驱动电机、螺旋桨和转向舵机;四个驱动电机与机身上的四根支臂分别通过电机架构成转动副;四个转向舵机分别固定在机身的四根支臂上,且输出轴与四个电机架分别固定;四个螺旋桨与四个驱动电机的输出轴分别固定。

3.根据权利要求1所述的一种无人机电力线巡检装置,其特征在于:初始状态下,两根连杆连成一条直线;线缆推块的外侧面位于滚轮两侧面的对称面远离夹持架的一侧;同一阻尼夹持器内两个单夹爪的滚轮间隔设置。

4.根据权利要求1所述的一种无人机电力线巡检装置,其特征在于:两个阻尼夹持器分别位于对应连接架的相反侧。

5.根据权利要求1所述的一种无人机电力线巡检装置,其特征在于:所述的连接架呈L形;所述的滚轮采用U型轮;所述的线缆推块的外侧面开设有弧形槽。

6.根据权利要求1所述的一种无人机电力线巡检装置,其特征在于:所述的无线取电器采用CT取电装置。

7.根据权利要求1所述的一种无人机电力线巡检装置,其特征在于:所述无线取电器的顶部设置有线缆安置沟槽;无线取电器与支撑杆的相对转动角度范围为15°。

8.根据权利要求1所述的一种无人机电力线巡检装置,其特征在于:所述的升降底座上设置有朝上设置的摄像头;升降底座上安装有电力线缆检测器。

9.如权利要求1所述的一种无人机电力线巡检装置的巡检方法,其特征在于:步骤一、无人机本体飞行至被检电力线缆一端的正下方;

步骤二、两个单侧夹持组件内的夹持舵机转动,使得两个阻尼夹持器向上翻转,从电力线缆的两侧分别向被检电力线缆靠近;同一阻尼夹持器的两个滚轮分别到达被检电力线缆的上下两侧;两个阻尼夹持器靠近被检电力线缆的过程中,两个线缆推块靠近并抵住被检电力线缆;线缆推块在被检电力线缆的作用下滑动,并带动对应的两个滚轮相向滑动,夹住电力线缆;

步骤三、无人机主体上的螺旋桨停转,无人机主体通过两个阻尼夹持器挂在被检电力线缆上;电动推杆推出,驱动无线取电器向上运动,使得无线取电器抵住被检电力线缆;无线取电器持续从被检电力线缆中提取电能;

步骤四、位于检测行进方向相反侧的两个螺旋桨翻转至朝向水平的状态;

步骤五、翻转水平状态的两个螺旋桨转动,带动无人机主体沿着被检电力线缆行进,电力线缆检测器持续对被检电力线缆进行持续检测,且摄像头持续拍摄被检电力线缆的照片;

步骤六、当无人机主体遇到障碍物无法前进时,朝向水平的螺旋桨停转,且翻转至朝上的状态;电动推杆缩回复位;两个单侧夹持组件内的夹持舵机转动,使得两个阻尼夹持器向下翻转,与电力线缆分离;

步骤七、无人机主体飞行越过障碍物后,到达被检电力线缆的正下方,并重新执行步骤二至六。
