1.一种电解水和电解尿素用阳极催化剂的制备方法，其特征在于包括以下步骤：S1、采用沉淀法合成PBA立方体；

S11、称取0.5‑1 mmol钴金属盐和0.5‑2 mmol柠檬酸钠水合物溶解在去离子水中，搅拌均匀得到混合溶液；

S12、将上述混合溶液边搅拌加入一定浓度的金属氰化钾水溶液，继续搅拌5 min，静置

20‑48 h，将产物进行离心、用去离子水和无水乙醇洗涤、真空干燥，得到PBA立方体；

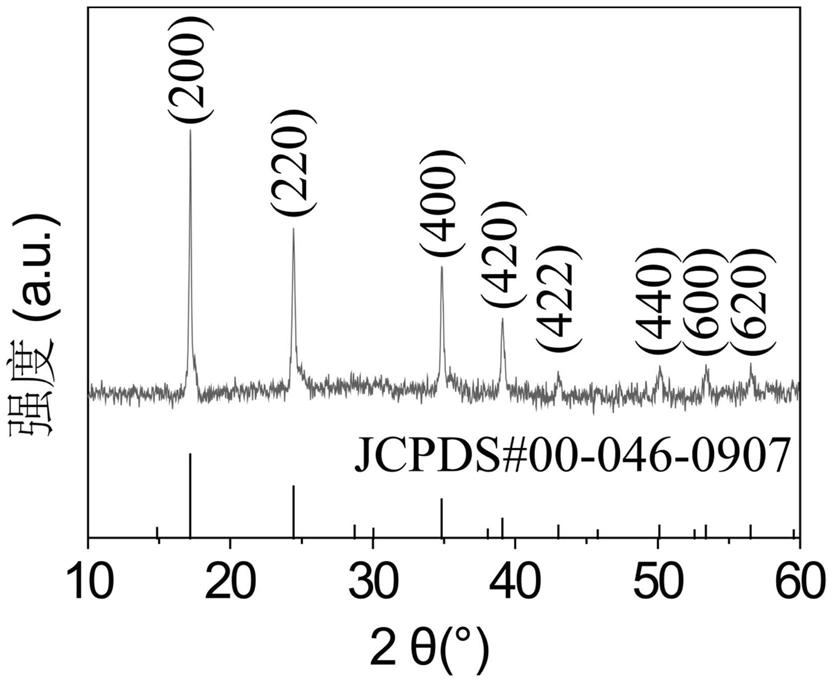

S2、采用水热法，利用无水乙醇对PBA立方体进行刻蚀，最终得到空心PBA立方体，即为电解水和电解尿素用阳极催化剂；

称取一定量的PBA立方体，分散在无水乙醇中，然后在连续搅拌下倒入100‑500mg/20mL 的PVP无水乙醇溶液中搅拌均匀，将混合溶液转移到水热釜中，160‑200 ℃下反应6‑48 h，待冷却至室温后离心，用去离子水和无水乙醇洗涤、真空干燥，得到空心PBA立方体。

2.根据权利要求1所述的电解水和电解尿素用阳极催化剂的制备方法，其特征在于：所述钴金属盐为硝酸盐、硫酸盐、醋酸盐、氯化物中的一种或几种。

3.一种根据权利要求1‑2任一项方法制备的电解水和电解尿素用阳极催化剂。

4.根据权利要求3所述的电解水和电解尿素用阳极催化剂，其特征在于：其为中空的纳米立方体结构。
